GASKANALSEITIGE VORBEREITUNG
3.2 Übersicht über die Montageschritte (Kanalseitige Arbeiten)
Platzbedarf zum Öffnen der SE-
Einheit
16
B E T R I E B S A N L E I T U N G | GM32
Spezialwerkzeug / Hilfsmittel
Justiervorrichtung
Maulschlüssel
19 mm
24 mm
Schraubendreher für
0,6 x 3,5 mm
1,0 x 5,5 mm
Inbusschlüssel
3 mm
4 mm
5 mm
Persönliche Schutzausrüstung
Tabelle 2: Spezialwerkzeug/Hilfsmittel für die Montage

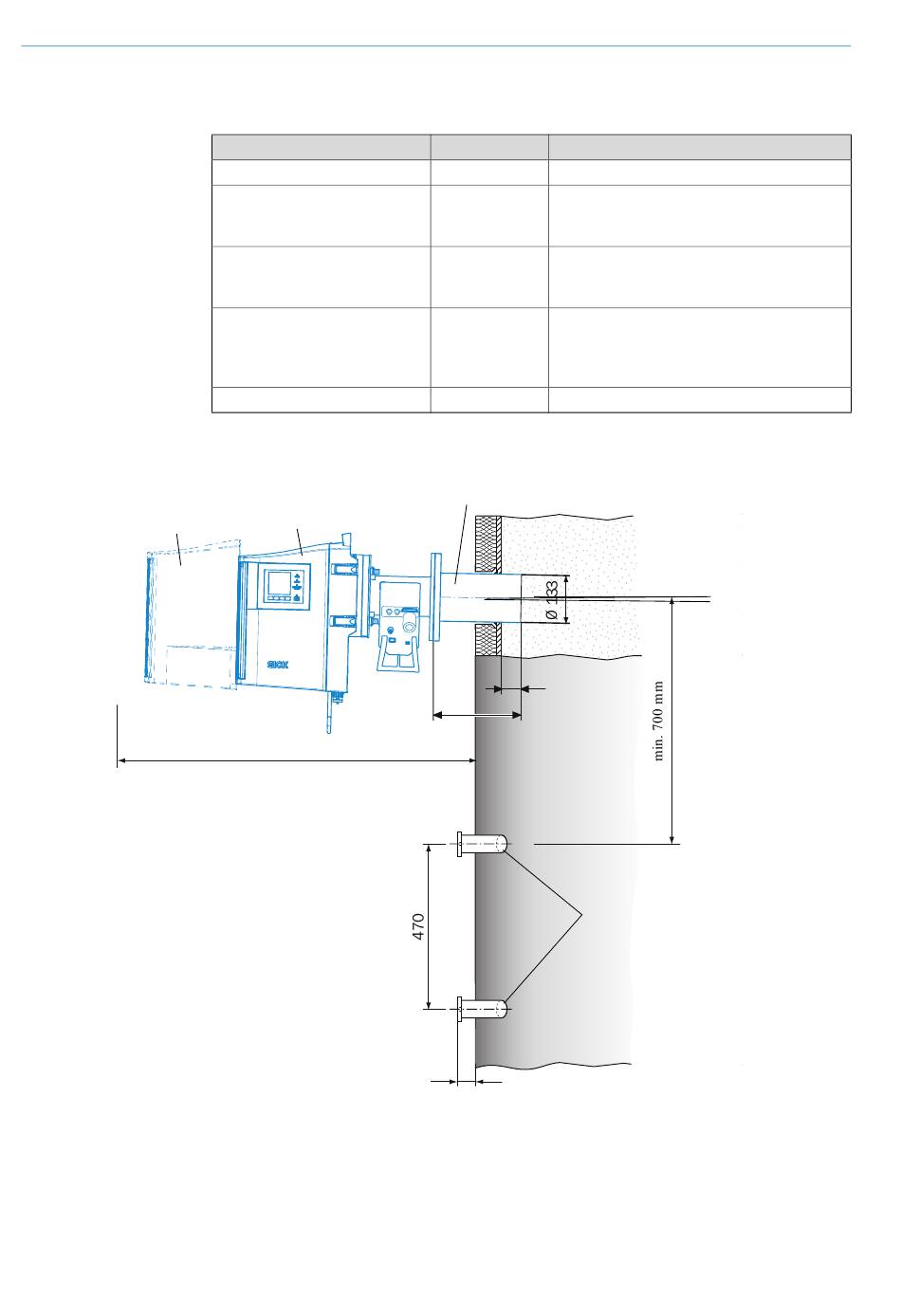

Abb. 4: Beispiel: Montagemöglichkeit
SE-Einheit
ca. 1500 mm
Bestellnummer Benötigt für
2034121 Ausrichtung der Flansche mit Rohr
--- Flanschverschraubung
--- Anschlüsse
--- Anschlüsse
--- Schutz bei Arbeiten am Kamin
Flansch mit Rohr: L = 240 mm (Standard)
30
L
Befestigung (z. B. 4 Stahl-
rohre, 50 x 5 mm)
für Spüllufteinheit
50
Winkel: Ca. 1°
