4
INBETRIEBNAHME

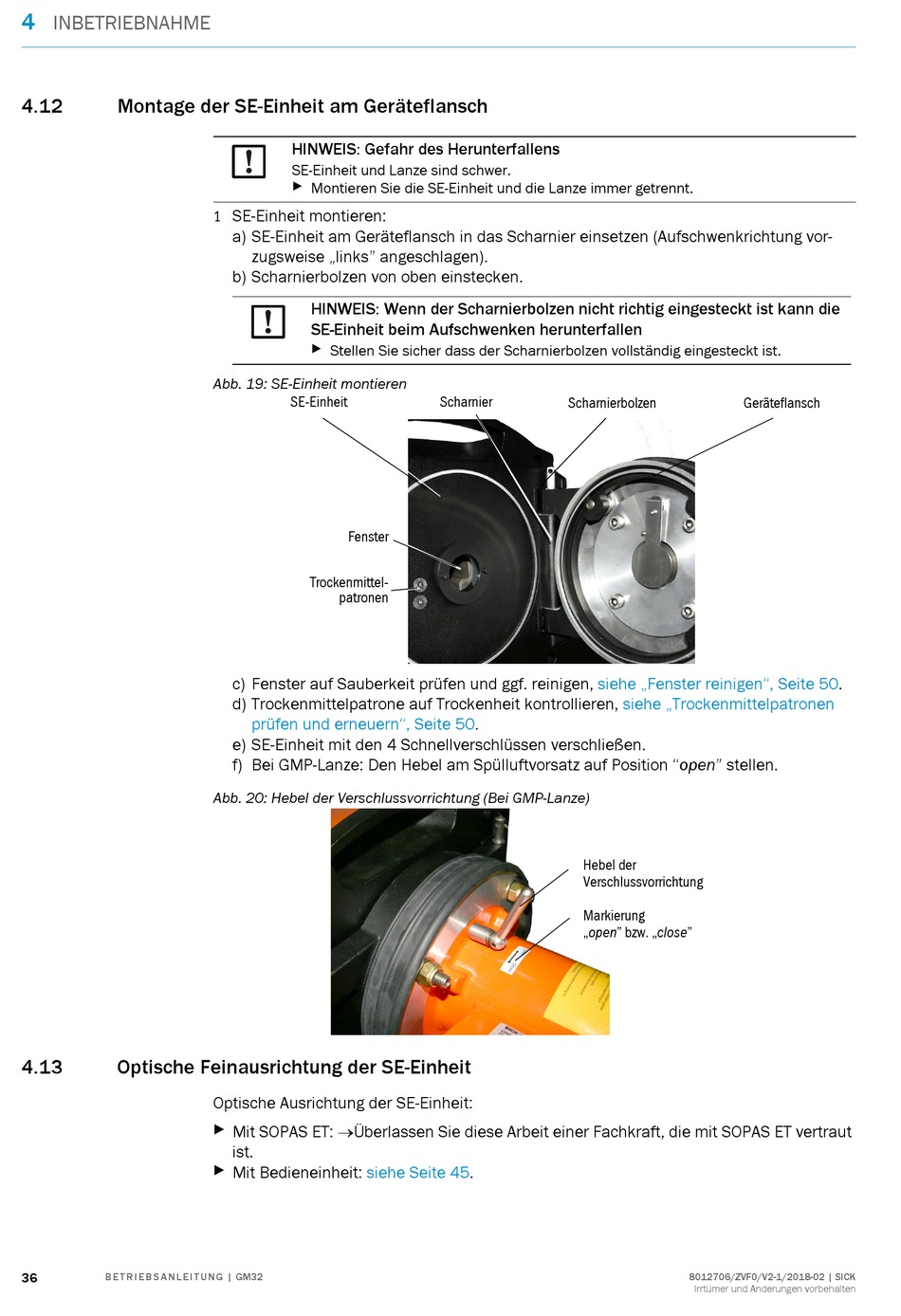

4.12 Montage der SE-Einheit am Geräteflansch
4.13 Optische Feinausrichtung der SE-Einheit
36
B E T R I E B S A N L E I T U N G | GM32
HINWEIS: Gefahr des Herunterfallens
SE-Einheit und Lanze sind schwer.
▸
Montieren Sie die SE-Einheit und die Lanze immer getrennt.
SE-Einheit montieren:
1
a) SE-Einheit am Geräteflansch in das Scharnier einsetzen (Aufschwenkrichtung vor-
zugsweise „links" angeschlagen).
b) Scharnierbolzen von oben einstecken.
HINWEIS: Wenn der Scharnierbolzen nicht richtig eingesteckt ist kann die
SE-Einheit beim Aufschwenken herunterfallen
▸
Stellen Sie sicher dass der Scharnierbolzen vollständig eingesteckt ist.
Abb. 19: SE-Einheit montieren
SE-Einheit
Fenster
Trockenmittel-
patronen
c) Fenster auf Sauberkeit prüfen und ggf. reinigen,
d) Trockenmittelpatrone auf Trockenheit kontrollieren,
prüfen und erneuern", Seite
e) SE-Einheit mit den 4 Schnellverschlüssen verschließen.
f) Bei GMP-Lanze: Den Hebel am Spülluftvorsatz auf Position "open" stellen.
Abb. 20: Hebel der Verschlussvorrichtung (Bei GMP-Lanze)
Optische Ausrichtung der SE-Einheit:
▸
Mit SOPAS ET:  Überlassen Sie diese Arbeit einer Fachkraft, die mit SOPAS ET vertraut
ist.
▸
Mit Bedieneinheit: siehe Seite
Scharnier
Scharnierbolzen
siehe „Fenster reinigen", Seite
50.
Hebel der
Verschlussvorrichtung
Markierung
„open" bzw. „close"
45.
Geräteflansch
siehe „Trockenmittelpatronen
8012706/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
50.
