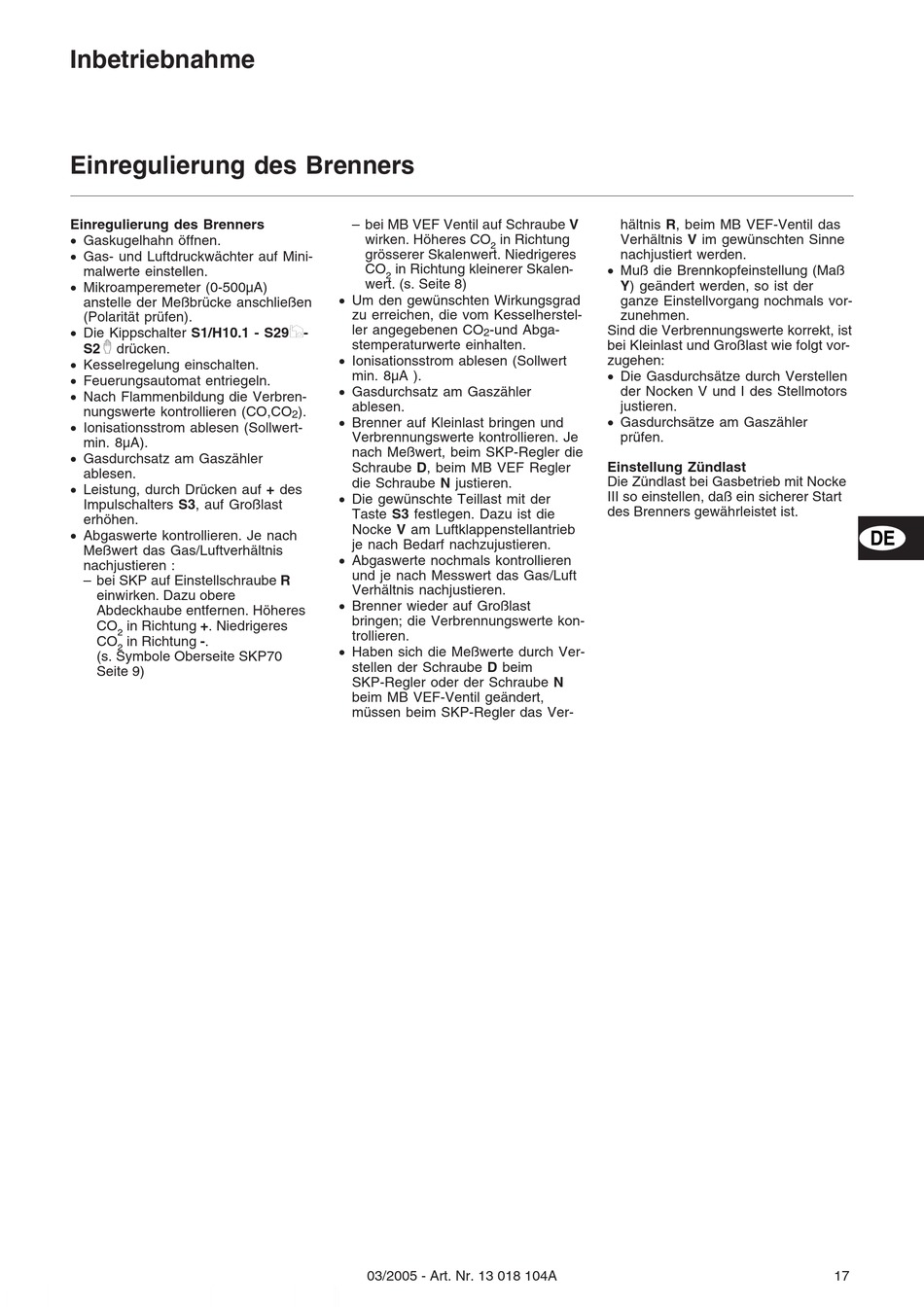

Einregulierung Des Brenners - elco VECTRON Betriebsanleitung

Inbetriebnahme

Einregulierung des Brenners

Einregulierung des Brenners
· Gaskugelhahn öffnen.
· Gas- und Luftdruckwächter auf Mini-
malwerte einstellen.
· Mikroamperemeter (0-500µA)
anstelle der Meßbrücke anschließen
(Polarität prüfen).
· Die Kippschalter S1/H10.1 - S29J-
S2K drücken.
· Kesselregelung einschalten.
· Feuerungsautomat entriegeln.
· Nach Flammenbildung die Verbren-
nungswerte kontrollieren (CO,CO
· Ionisationsstrom ablesen (Sollwert-
min. 8µA).
· Gasdurchsatz am Gaszähler
ablesen.
· Leistung, durch Drücken auf + des
Impulschalters S3, auf Großlast
erhöhen.
· Abgaswerte kontrollieren. Je nach
Meßwert das Gas/Luftverhältnis
nachjustieren :
– bei SKP auf Einstellschraube R
einwirken. Dazu obere
Abdeckhaube entfernen. Höheres
CO in Richtung +. Niedrigeres
2
CO in Richtung -.
2
(s. Symbole Oberseite SKP70
Seite 9)
– bei MB VEF Ventil auf Schraube V
wirken. Höheres CO
grösserer Skalenwert. Niedrigeres
CO in Richtung kleinerer Skalen-
2
wert. (s. Seite 8)
· Um den gewünschten Wirkungsgrad
zu erreichen, die vom Kesselherstel-
ler angegebenen CO
stemperaturwerte einhalten.
· Ionisationsstrom ablesen (Sollwert
min. 8µA ).
· Gasdurchsatz am Gaszähler
ablesen.
).
2
· Brenner auf Kleinlast bringen und
Verbrennungswerte kontrollieren. Je
nach Meßwert, beim SKP-Regler die
Schraube D, beim MB VEF Regler
die Schraube N justieren.
· Die gewünschte Teillast mit der
Taste S3 festlegen. Dazu ist die
Nocke V am Luftklappenstellantrieb
je nach Bedarf nachzujustieren.
· Abgaswerte nochmals kontrollieren
und je nach Messwert das Gas/Luft
Verhältnis nachjustieren.
· Brenner wieder auf Großlast
bringen; die Verbrennungswerte kon-
trollieren.
· Haben sich die Meßwerte durch Ver-
stellen der Schraube D beim
SKP-Regler oder der Schraube N
beim MB VEF-Ventil geändert,
müssen beim SKP-Regler das Ver-
03/2005 - Art. Nr. 13 018 104A
hältnis R, beim MB VEF-Ventil das
in Richtung
Verhältnis V im gewünschten Sinne
2
nachjustiert werden.
· Muß die Brennkopfeinstellung (Maß
Y) geändert werden, so ist der
ganze Einstellvorgang nochmals vor-
zunehmen.
-und Abga-
Sind die Verbrennungswerte korrekt, ist
2
bei Kleinlast und Großlast wie folgt vor-
zugehen:
· Die Gasdurchsätze durch Verstellen
der Nocken V und I des Stellmotors
justieren.
· Gasdurchsätze am Gaszähler
prüfen.
Einstellung Zündlast
Die Zündlast bei Gasbetrieb mit Nocke
III so einstellen, daß ein sicherer Start
des Brenners gewährleistet ist.
