elco VECTRON Betriebsanleitung Seite 7

Übersicht

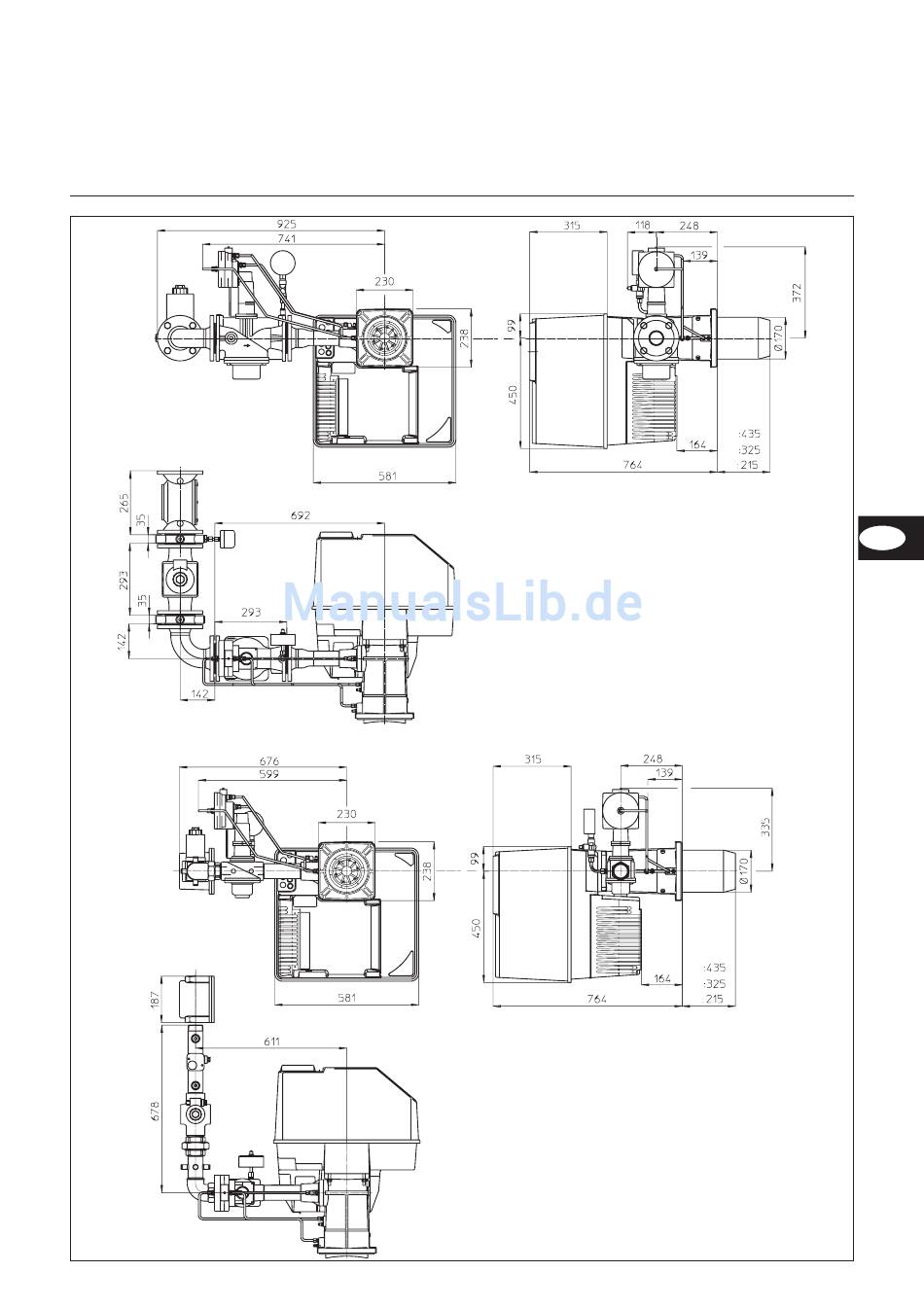

Maßbild und Abmessungen
G 05.1000 DUO PLUS
mit Gasarmatur VGG 10 - Rp2 und VGF 10 - DN65
03/2005 - Art. Nr. 13 018 104A
VGF 10 - DN65
KL
KM
KN
Abstände
Für Servicearbeiten ist ein freier Abstand
von min. 0,6m auf jeder Seite des
Brenners sicherzustellen.
Gasarmaturgruppe
Montage sowohl links als auch rechts
möglich.
VGG 10 - Rp2
KL
KM
KN
Abstände
Für Servicearbeiten ist ein freier Abstand
von min. 0,6m auf jeder Seite des
Brenners sicherzustellen.
Gasarmaturgruppe
Montage sowohl links als auch rechts
möglich.
DE
7
