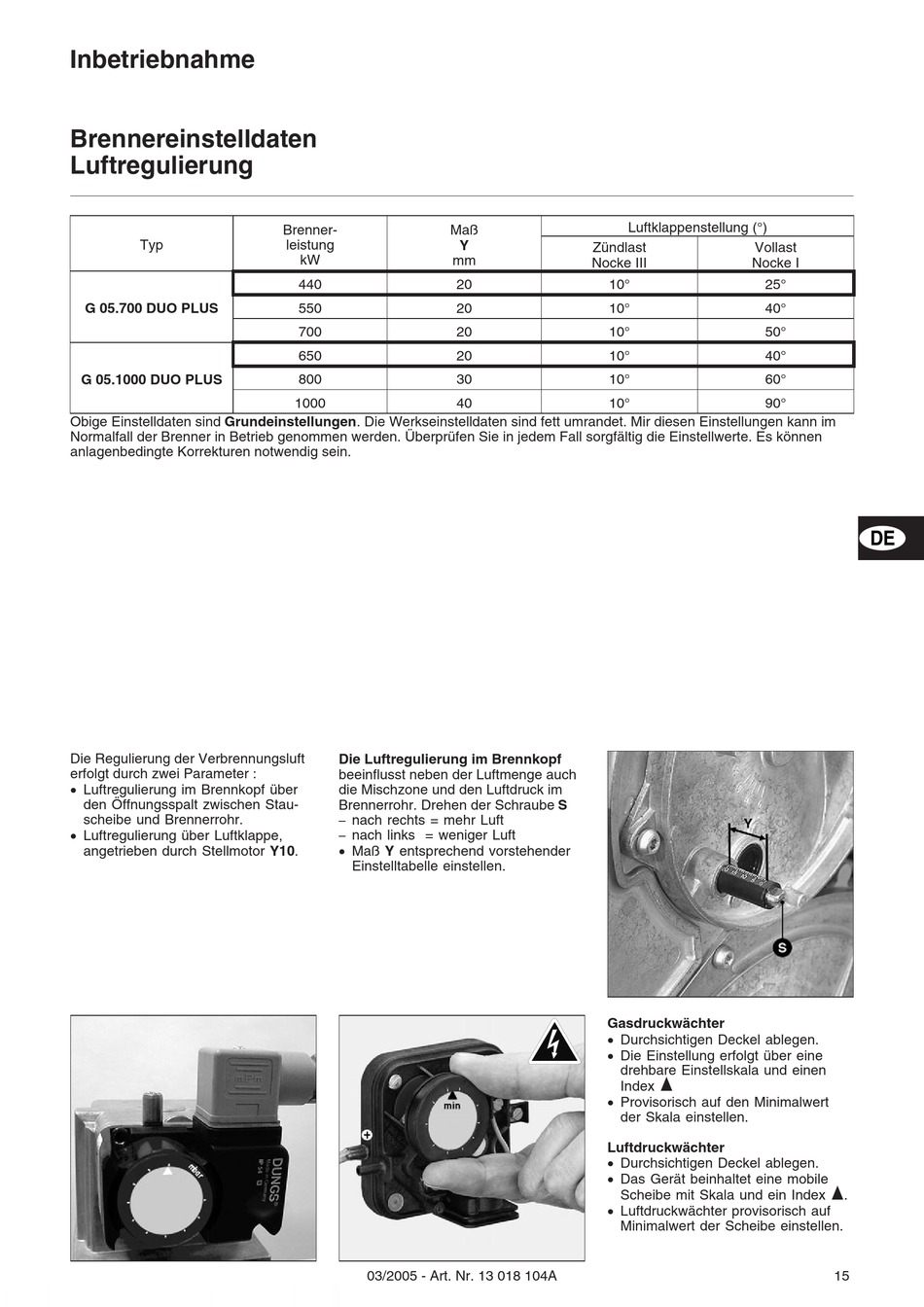

Brennereinstelldaten; Luftregulierung - elco VECTRON Betriebsanleitung

Inbetriebnahme

Brennereinstelldaten

Luftregulierung

Typ
G 05.700 DUO PLUS
G 05.1000 DUO PLUS
Obige Einstelldaten sind Grundeinstellungen. Die Werkseinstelldaten sind fett umrandet. Mir diesen Einstellungen kann im
Normalfall der Brenner in Betrieb genommen werden. Überprüfen Sie in jedem Fall sorgfältig die Einstellwerte. Es können
anlagenbedingte Korrekturen notwendig sein.
Die Regulierung der Verbrennungsluft
erfolgt durch zwei Parameter :
· Luftregulierung im Brennkopf über
den Öffnungsspalt zwischen Stau-
scheibe und Brennerrohr.
· Luftregulierung über Luftklappe,
angetrieben durch Stellmotor Y10.
Maß
Brenner-
leistung
kW mm
440 20
550 20
700 20
650 20
800 30
1000 40
Die Luftregulierung im Brennkopf
beeinflusst neben der Luftmenge auch
die Mischzone und den Luftdruck im
Brennerrohr. Drehen der Schraube S
nach rechts = mehr Luft
–
nach links = weniger Luft
–
· Maß Y entsprechend vorstehender
Einstelltabelle einstellen.
03/2005 - Art. Nr. 13 018 104A
Luftklappenstellung (°)
Y
Zündlast
Nocke III
10°
10°
10°
10°
10°
10°
Gasdruckwächter
· Durchsichtigen Deckel ablegen.
· Die Einstellung erfolgt über eine
drehbare Einstellskala und einen
Index x
· Provisorisch auf den Minimalwert
der Skala einstellen.
Luftdruckwächter
· Durchsichtigen Deckel ablegen.
· Das Gerät beinhaltet eine mobile
Scheibe mit Skala und ein Index x.
· Luftdruckwächter provisorisch auf
Minimalwert der Scheibe einstellen.
Vollast
Nocke I
25°
40°
50°
40°
60°
90°
