RC-Version (Externe Ansteuerung)
Fig. 62: Digital-Eingang 1
Start / Stopp Pegel
64

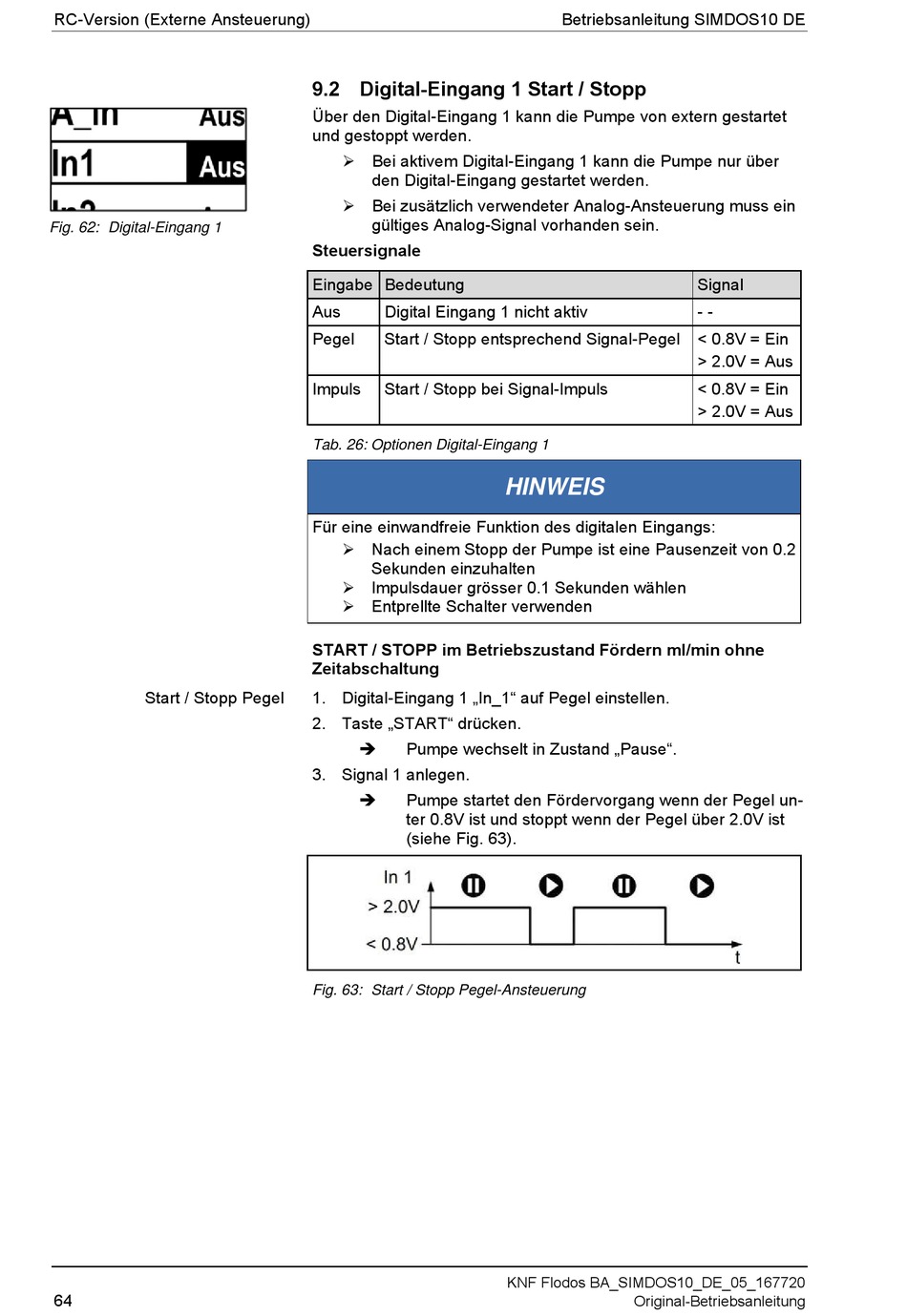

9.2 Digital-Eingang 1 Start / Stopp
Über den Digital-Eingang 1 kann die Pumpe von extern gestartet
und gestoppt werden.
Bei aktivem Digital-Eingang 1 kann die Pumpe nur über
den Digital-Eingang gestartet werden.
Bei zusätzlich verwendeter Analog-Ansteuerung muss ein
gültiges Analog-Signal vorhanden sein.
Steuersignale
Eingabe Bedeutung
Aus
Digital Eingang 1 nicht aktiv
Pegel
Start / Stopp entsprechend Signal-Pegel < 0.8V = Ein
Impuls
Start / Stopp bei Signal-Impuls
Tab. 26: Optionen Digital-Eingang 1
Für eine einwandfreie Funktion des digitalen Eingangs:
Nach einem Stopp der Pumpe ist eine Pausenzeit von 0.2
Sekunden einzuhalten
Impulsdauer grösser 0.1 Sekunden wählen
Entprellte Schalter verwenden
START / STOPP im Betriebszustand Fördern ml/min ohne
Zeitabschaltung
1.
Digital-Eingang 1 „In_1" auf Pegel einstellen.
2.
Taste „START" drücken.
Pumpe wechselt in Zustand „Pause".
3.
Signal 1 anlegen.
Pumpe startet den Fördervorgang wenn der Pegel un-
ter 0.8V ist und stoppt wenn der Pegel über 2.0V ist
(siehe Fig. 63).
Fig. 63: Start / Stopp Pegel-Ansteuerung
Betriebsanleitung SIMDOS10 DE
HINWEIS
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung
Signal
- -
> 2.0V = Aus
< 0.8V = Ein
> 2.0V = Aus
