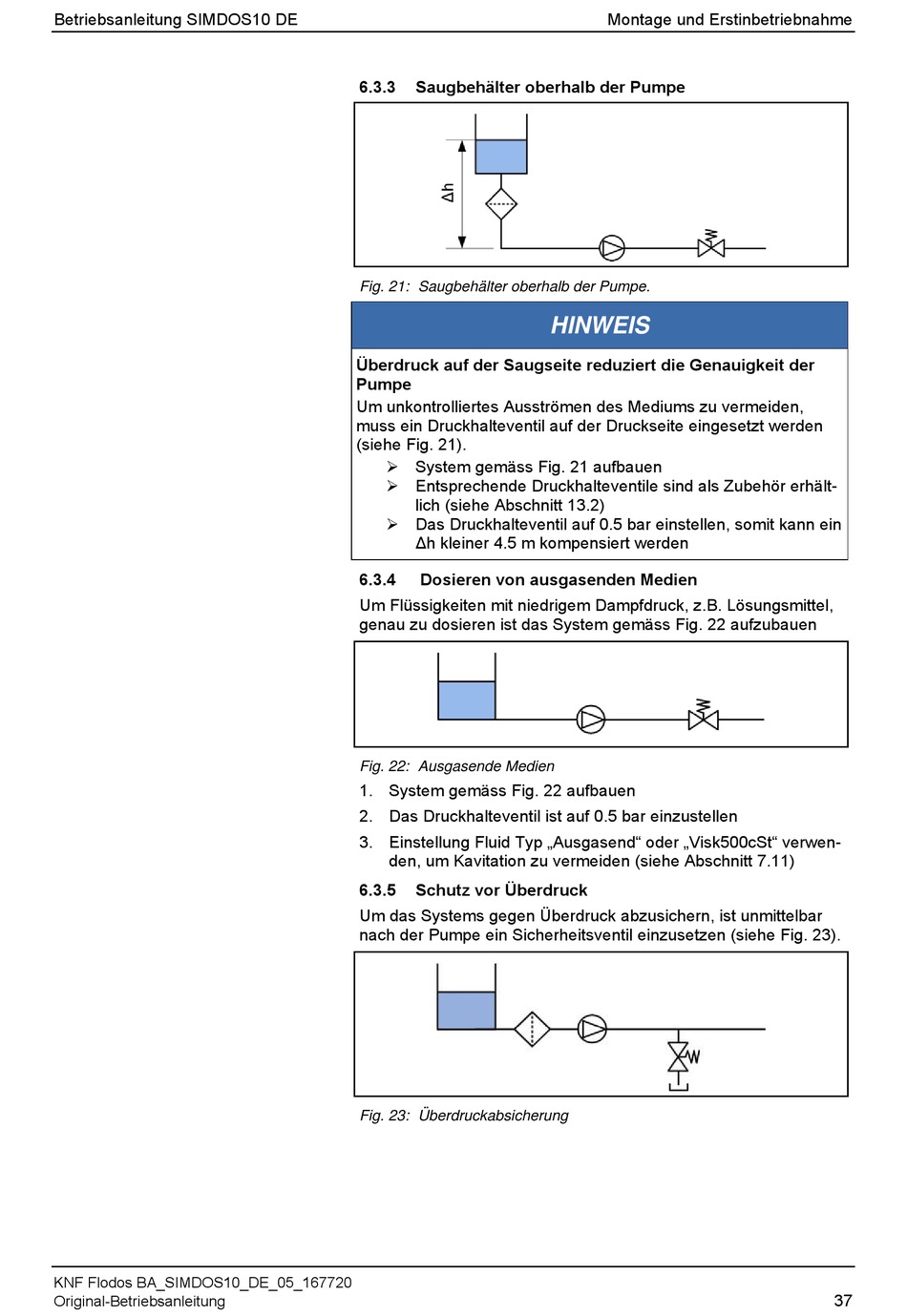

Betriebsanleitung SIMDOS10 DE
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung
6.3.3
Saugbehälter oberhalb der Pumpe
Fig. 21: Saugbehälter oberhalb der Pumpe.
Überdruck auf der Saugseite reduziert die Genauigkeit der
Pumpe
Um unkontrolliertes Ausströmen des Mediums zu vermeiden,
muss ein Druckhalteventil auf der Druckseite eingesetzt werden
(siehe Fig. 21).
System gemäss Fig. 21 aufbauen
Entsprechende Druckhalteventile sind als Zubehör erhält-
lich (siehe Abschnitt 13.2)
Das Druckhalteventil auf 0.5 bar einstellen, somit kann ein
Δh kleiner 4.5 m kompensiert werden
6.3.4
Dosieren von ausgasenden Medien
Um Flüssigkeiten mit niedrigem Dampfdruck, z.B. Lösungsmittel,
genau zu dosieren ist das System gemäss Fig. 22 aufzubauen
Fig. 22: Ausgasende Medien
1.
System gemäss Fig. 22 aufbauen
2.
Das Druckhalteventil ist auf 0.5 bar einzustellen
3.
Einstellung Fluid Typ „Ausgasend" oder „Visk500cSt" verwen-
den, um Kavitation zu vermeiden (siehe Abschnitt 7.11)
6.3.5
Schutz vor Überdruck
Um das Systems gegen Überdruck abzusichern, ist unmittelbar
nach der Pumpe ein Sicherheitsventil einzusetzen (siehe Fig. 23).
Fig. 23: Überdruckabsicherung
Montage und Erstinbetriebnahme
HINWEIS
37
