RC-Version (Externe Ansteuerung)
Start / Stopp Impuls
Fig. 69: Digital-Ausgang
68
START / STOPP mit Fussschalter über Impuls
1.
Digital-Eingang 2 „In_2" auf Pegel einstellen.
2.
Fussschalter an Pumpe anschliessen.
3.
Taste „START" drücken, Pumpe wechselt in Zustand „Pause"
Bei jedem Drücken des Fussschalters wird die Pumpe
gestartet beziehungsweise gestoppt.
Bei eingeschaltetem Zeitabschaltung / Zeitzähler führt die Pumpe
einen kompletten Dosierzyklus aus.

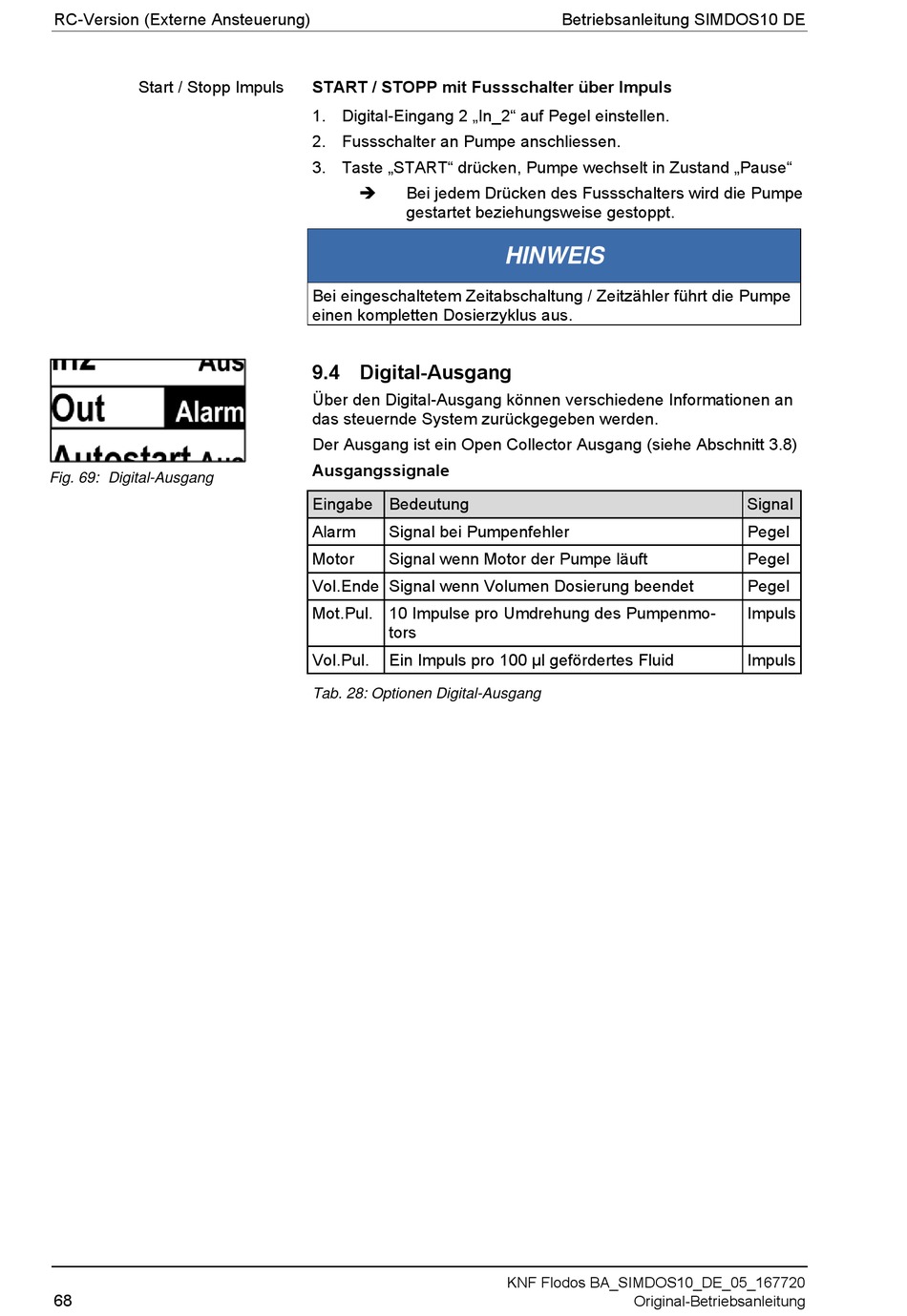

9.4 Digital-Ausgang
Über den Digital-Ausgang können verschiedene Informationen an
das steuernde System zurückgegeben werden.
Der Ausgang ist ein Open Collector Ausgang (siehe Abschnitt 3.8)
Ausgangssignale
Eingabe Bedeutung
Alarm
Signal bei Pumpenfehler
Motor
Signal wenn Motor der Pumpe läuft
Vol.Ende Signal wenn Volumen Dosierung beendet
Mot.Pul. 10 Impulse pro Umdrehung des Pumpenmo-
tors
Vol.Pul.
Ein Impuls pro 100 µl gefördertes Fluid
Tab. 28: Optionen Digital-Ausgang
Betriebsanleitung SIMDOS10 DE
HINWEIS
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung
