Betriebsanleitung SIMDOS10 DE
Voraussetzungen
Persönliche Schutzausrüstung
1 Unterstützung / Pleuel
2 Einlegering
3 Fördermembrane
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung

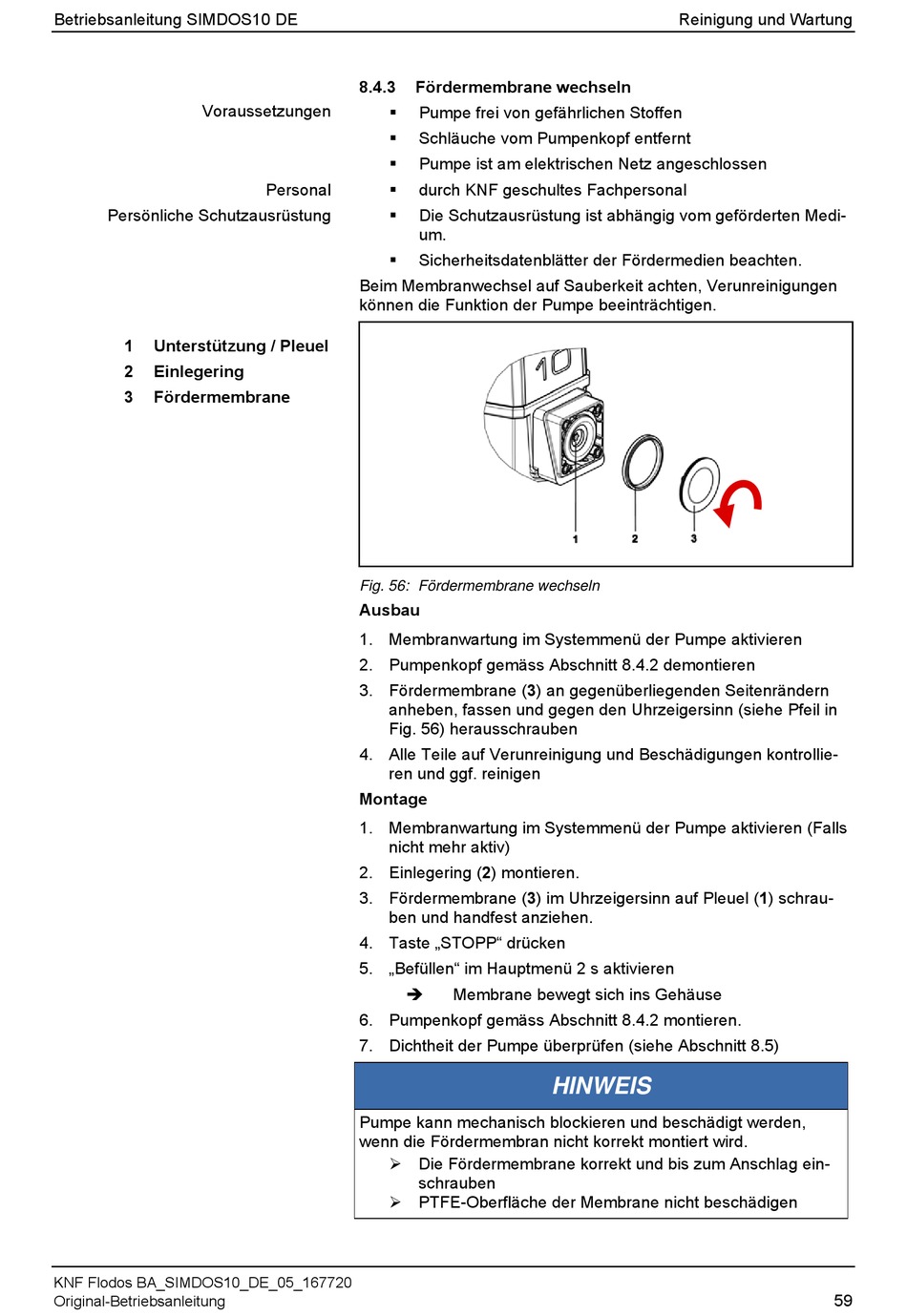

8.4.3 Fördermembrane wechseln
 Pumpe frei von gefährlichen Stoffen
 Schläuche vom Pumpenkopf entfernt
Pumpe ist am elektrischen Netz angeschlossen

Personal  durch KNF geschultes Fachpersonal
 Die Schutzausrüstung ist abhängig vom geförderten Medi-
um.
 Sicherheitsdatenblätter der Fördermedien beachten.
Beim Membranwechsel auf Sauberkeit achten, Verunreinigungen
können die Funktion der Pumpe beeinträchtigen.
Fig. 56: Fördermembrane wechseln
Ausbau
1. Membranwartung im Systemmenü der Pumpe aktivieren
2. Pumpenkopf gemäss Abschnitt 8.4.2 demontieren
3. Fördermembrane (3) an gegenüberliegenden Seitenrändern
anheben, fassen und gegen den Uhrzeigersinn (siehe Pfeil in
Fig. 56) herausschrauben
4. Alle Teile auf Verunreinigung und Beschädigungen kontrollie-
ren und ggf. reinigen
Montage
1. Membranwartung im Systemmenü der Pumpe aktivieren (Falls
nicht mehr aktiv)
2. Einlegering (2) montieren.
3. Fördermembrane (3) im Uhrzeigersinn auf Pleuel (1) schrau-
ben und handfest anziehen.
4. Taste „STOPP" drücken
5. „Befüllen" im Hauptmenü 2 s aktivieren

6. Pumpenkopf gemäss Abschnitt 8.4.2 montieren.
7. Dichtheit der Pumpe überprüfen (siehe Abschnitt 8.5)
Pumpe kann mechanisch blockieren und beschädigt werden,
wenn die Fördermembran nicht korrekt montiert wird.
 Die Fördermembrane korrekt und bis zum Anschlag ein-
schrauben
 PTFE-Oberfläche der Membrane nicht beschädigen
Membrane bewegt sich ins Gehäuse
HINWEIS
Reinigung und Wartung
59
