Montage und Erstinbetriebnahme
Angeschlossene
Komponenten
Schläuche
Kundenspezifische
Pumpen (PL, PML)
1
Schlauch
2
Überwurfmutter
3
Klemmring
4
Stutzen
34
6.2.3
Hydraulik anschliessen
1.
Nur Komponenten an die Pumpe anschliessen, die für die
hydraulischen Daten der Pumpe ausgelegt sind (siehe
Kapitel 3).
2.
Nur Schläuche verwenden, die für den maximal zulässigen
Betriebsdruck der Pumpe ausgelegt sind (siehe Ab-
schnitt 3.10).
3.
Nur Schläuche verwenden, die gegen die zu fördernden Flü-
sigkeiten ausreichend chemisch beständig sind.
4.
Die unten beschriebenen Anschlussvarianten gelten für Stan-
dardprodukte. Für kundenspezifische Projekte (PML rsp. PL)
können die Anschlüsse variieren.
Eine Markierung auf dem Pumpenkopf zeigt die Durchflussrich-
tung an.
FEM 1.10 – Klemmring Schlauch- Verschraubung
FEM 1.10KT, FEM 1.10TT, UFEM 1.10KT, UFEM 1.10TT

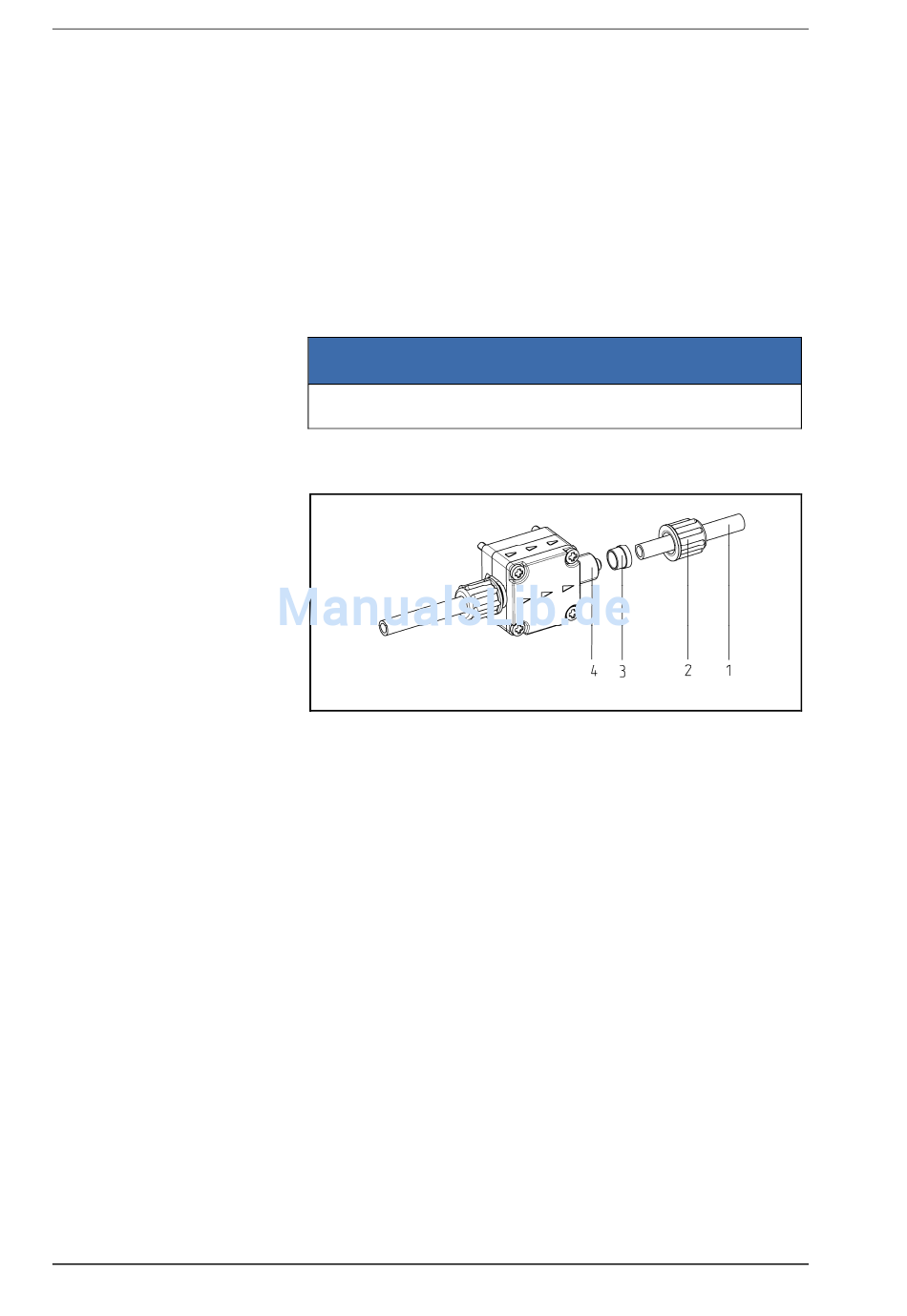

Fig. 17: Schlauchanschluss 4/6 Verschraubung Klemmring (FEM)
1/8" / 1/4" Verschraubung Klemmring (UFEM)
1.
Schutzstopfen von den Anschlüssen entfernen.
2.
Saug- und Druckleitung (FEM: Schlauch ID4mm AD6mm;
UFEM Schlauch ID1/8" AD1/4") mit scharfem Messer gerade
abschneiden
3.
Überwurfmutter (2) und Klemmring (3) auf Schlauch (1) auf-
schieben.
4.
Schläuche bis an Anschlag über die Stutzen schieben.
5.
Überwurfmutter (2) handfest anziehen.
6.
Schläuche und Übergänge (Schlauchstutzen/Schlauch) auf
korrekte und feste Verbindung prüfen.
7.
Dichtigkeit der Installation prüfen.
Betriebsanleitung SIMDOS10 DE
HINWEIS
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung
