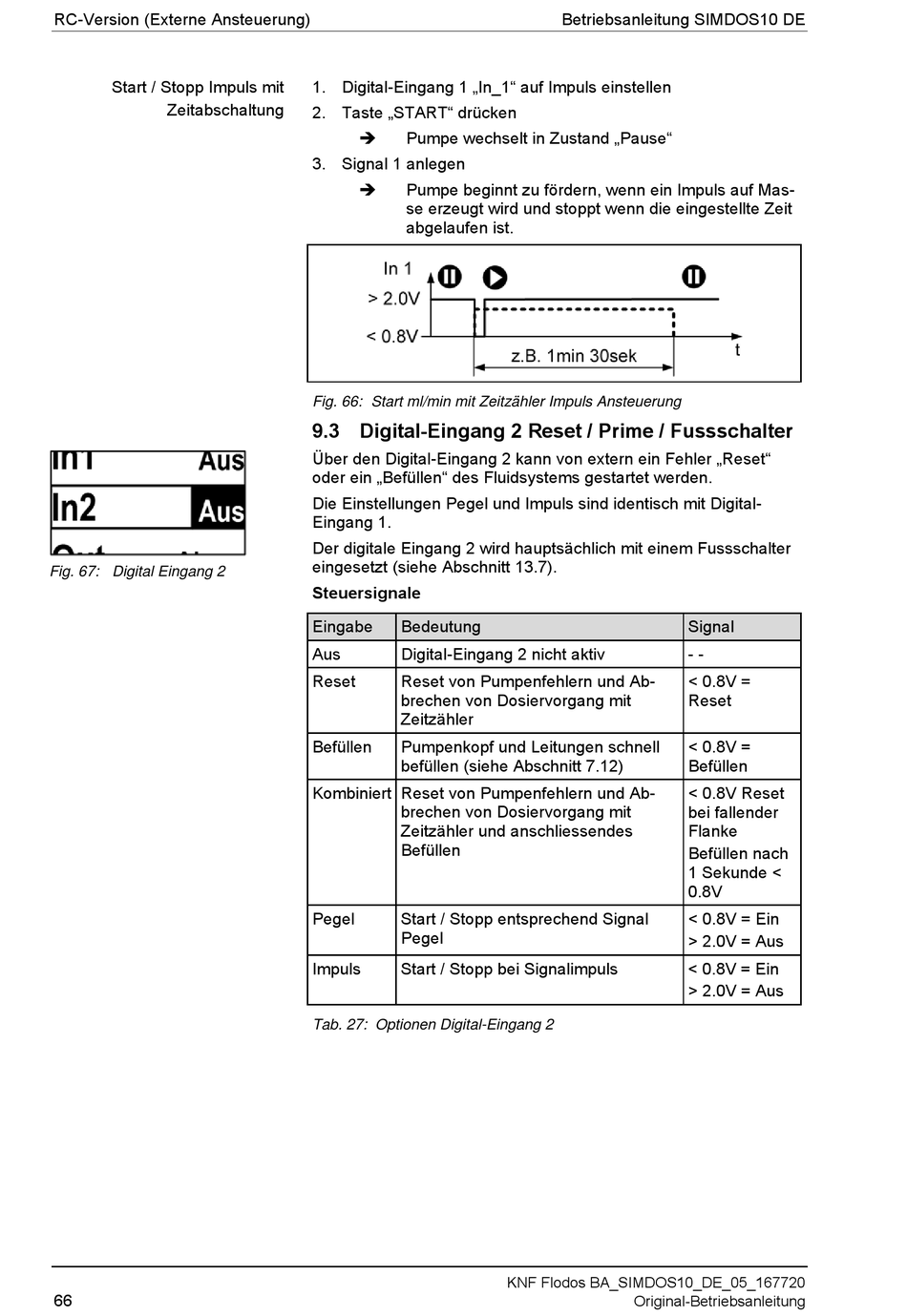

RC-Version (Externe Ansteuerung)
Start / Stopp Impuls mit
Zeitabschaltung
Fig. 67: Digital Eingang 2
66
1.
Digital-Eingang 1 „In_1" auf Impuls einstellen
2.
Taste „START" drücken
Pumpe wechselt in Zustand „Pause"
3.
Signal 1 anlegen
Pumpe beginnt zu fördern, wenn ein Impuls auf Mas-
se erzeugt wird und stoppt wenn die eingestellte Zeit
abgelaufen ist.
Fig. 66: Start ml/min mit Zeitzähler Impuls Ansteuerung
9.3 Digital-Eingang 2 Reset / Prime / Fussschalter
Über den Digital-Eingang 2 kann von extern ein Fehler „Reset"
oder ein „Befüllen" des Fluidsystems gestartet werden.
Die Einstellungen Pegel und Impuls sind identisch mit Digital-
Eingang 1.
Der digitale Eingang 2 wird hauptsächlich mit einem Fussschalter
eingesetzt (siehe Abschnitt 13.7).
Steuersignale
Eingabe
Bedeutung
Aus
Digital-Eingang 2 nicht aktiv
Reset
Reset von Pumpenfehlern und Ab-
brechen von Dosiervorgang mit
Zeitzähler
Befüllen
Pumpenkopf und Leitungen schnell
befüllen (siehe Abschnitt 7.12)
Kombiniert Reset von Pumpenfehlern und Ab-
brechen von Dosiervorgang mit
Zeitzähler und anschliessendes
Befüllen
Pegel
Start / Stopp entsprechend Signal
Pegel
Impuls
Start / Stopp bei Signalimpuls
Tab. 27: Optionen Digital-Eingang 2
Betriebsanleitung SIMDOS10 DE
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung
Signal
- -
< 0.8V =
Reset
< 0.8V =
Befüllen
< 0.8V Reset
bei fallender
Flanke
Befüllen nach
1 Sekunde <
0.8V
< 0.8V = Ein
> 2.0V = Aus
< 0.8V = Ein
> 2.0V = Aus
