Betriebsanleitung SIMDOS10 DE
1
Analog Eingang
Braun
2
Digital Eingang 1
Weiss
3
Digital Eingang 2
Blau
4
Ausgang Open Kollektor
Schwarz
5
Masse (Ground)
Grau
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung

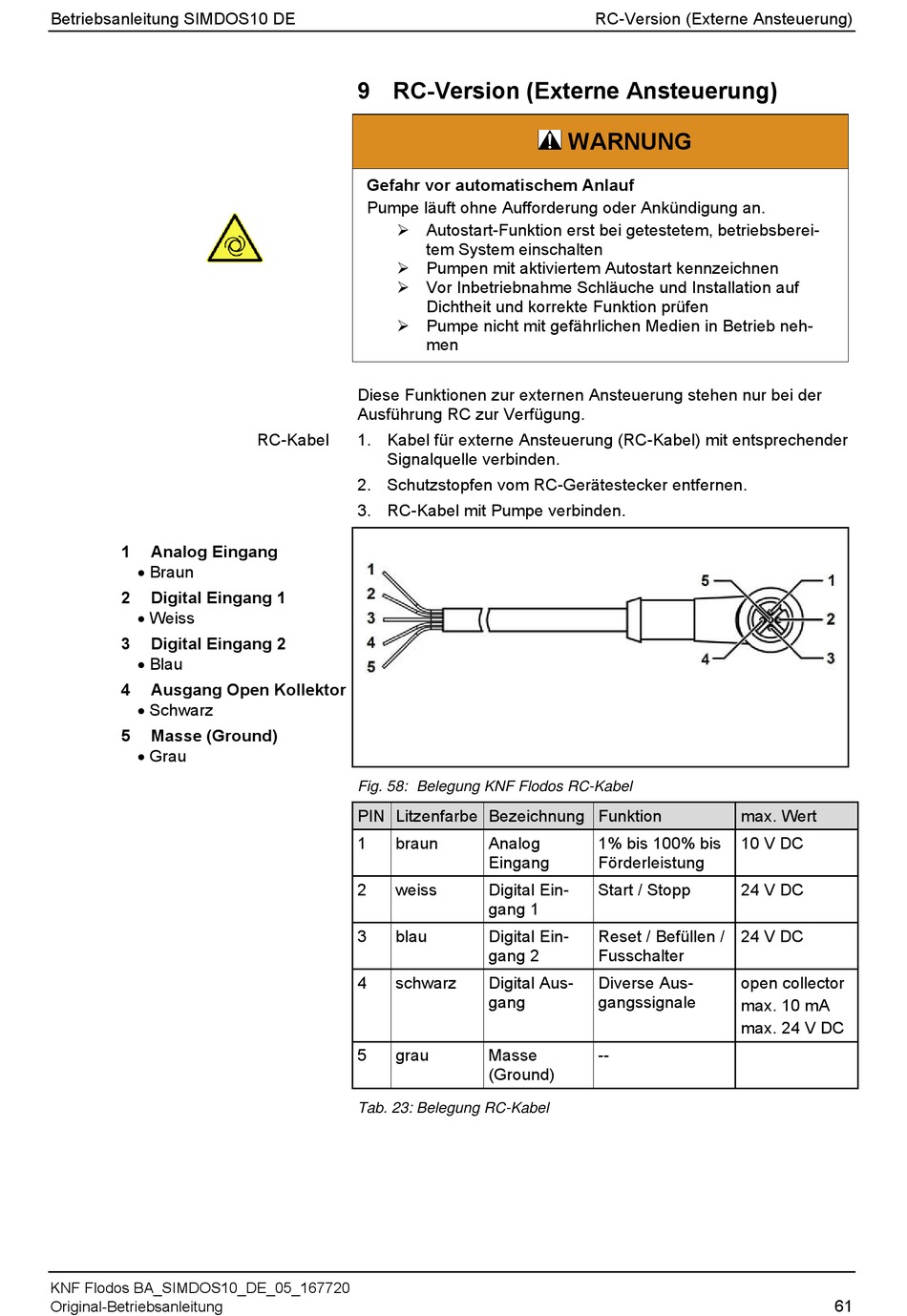

9 RC-Version (Externe Ansteuerung)
Gefahr vor automatischem Anlauf
Pumpe läuft ohne Aufforderung oder Ankündigung an.
Autostart-Funktion erst bei getestetem, betriebsberei-
tem System einschalten
Pumpen mit aktiviertem Autostart kennzeichnen
Vor Inbetriebnahme Schläuche und Installation auf
Dichtheit und korrekte Funktion prüfen
Pumpe nicht mit gefährlichen Medien in Betrieb neh-
men
Diese Funktionen zur externen Ansteuerung stehen nur bei der
Ausführung RC zur Verfügung.
RC-Kabel
1.
Kabel für externe Ansteuerung (RC-Kabel) mit entsprechender
Signalquelle verbinden.
2.
Schutzstopfen vom RC-Gerätestecker entfernen.
3.
RC-Kabel mit Pumpe verbinden.
Fig. 58: Belegung KNF Flodos RC-Kabel
PIN Litzenfarbe Bezeichnung Funktion
1
braun
2
weiss
3
blau
4
schwarz
5
grau
Tab. 23: Belegung RC-Kabel
RC-Version (Externe Ansteuerung)
WARNUNG
Analog
1% bis 100% bis
Eingang
Förderleistung
Digital Ein-
Start / Stopp
gang 1
Digital Ein-
Reset / Befüllen /
gang 2
Fusschalter
Digital Aus-
Diverse Aus-
gang
gangssignale
Masse
--
(Ground)
max. Wert
10 V DC
24 V DC
24 V DC
open collector
max. 10 mA
max. 24 V DC
61
