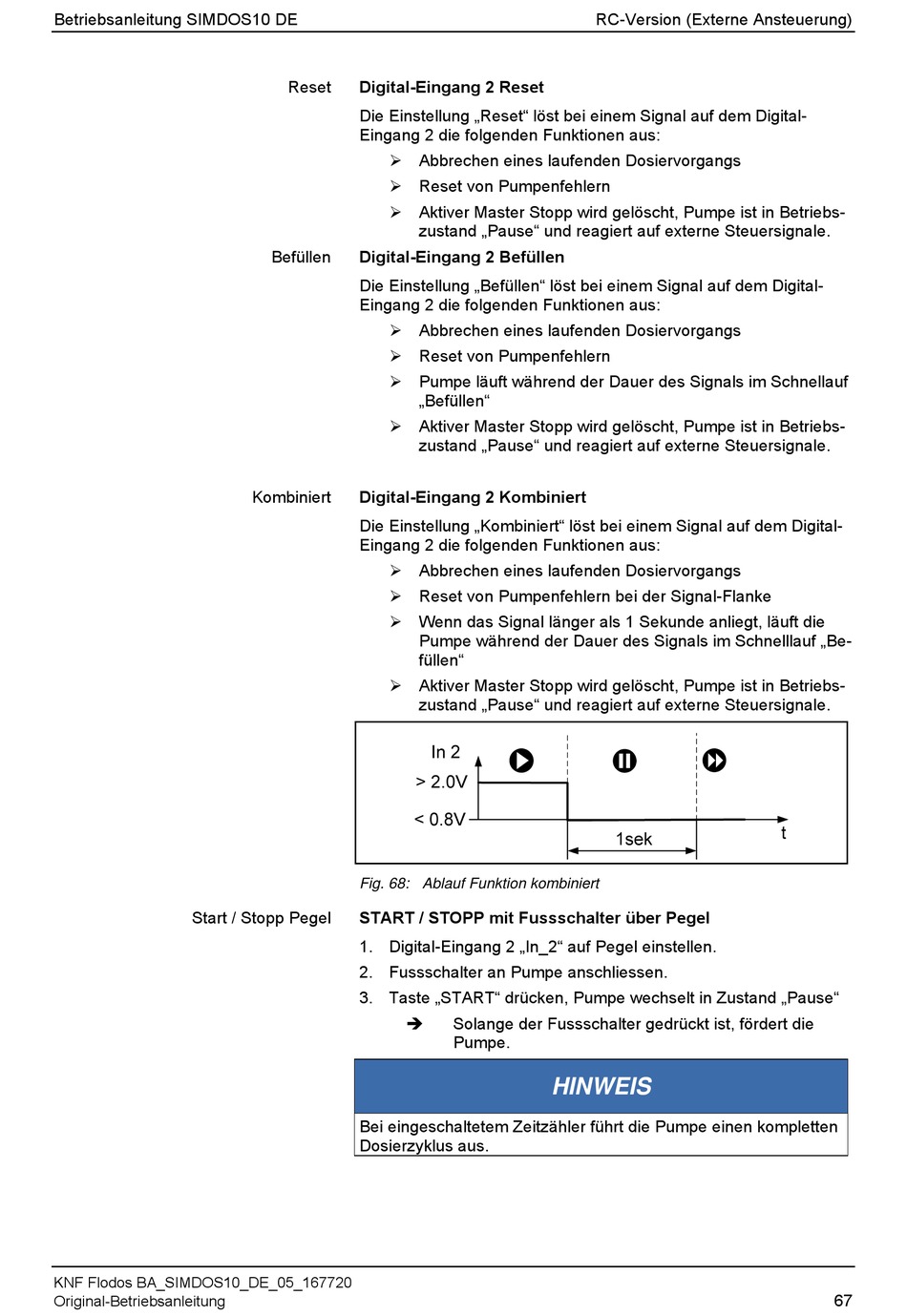

KNF SIMDOS 10 Bedienungsanleitung Seite 67

Betriebsanleitung SIMDOS10 DE
Start / Stopp Pegel
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung
Reset Digital-Eingang 2 Reset
Die Einstellung „Reset" löst bei einem Signal auf dem Digital-
Eingang 2 die folgenden Funktionen aus:
 Abbrechen eines laufenden Dosiervorgangs
 Reset von Pumpenfehlern
 Aktiver Master Stopp wird gelöscht, Pumpe ist in Betriebs-
zustand „Pause" und reagiert auf externe Steuersignale.
Befüllen Digital-Eingang 2 Befüllen
Die Einstellung „Befüllen" löst bei einem Signal auf dem Digital-
Eingang 2 die folgenden Funktionen aus:
 Abbrechen eines laufenden Dosiervorgangs
 Reset von Pumpenfehlern
 Pumpe läuft während der Dauer des Signals im Schnellauf
„Befüllen"
 Aktiver Master Stopp wird gelöscht, Pumpe ist in Betriebs-
zustand „Pause" und reagiert auf externe Steuersignale.
Kombiniert Digital-Eingang 2 Kombiniert
Die Einstellung „Kombiniert" löst bei einem Signal auf dem Digital-
Eingang 2 die folgenden Funktionen aus:
 Abbrechen eines laufenden Dosiervorgangs
 Reset von Pumpenfehlern bei der Signal-Flanke
 Wenn das Signal länger als 1 Sekunde anliegt, läuft die
Pumpe während der Dauer des Signals im Schnelllauf „Be-
füllen"
 Aktiver Master Stopp wird gelöscht, Pumpe ist in Betriebs-
zustand „Pause" und reagiert auf externe Steuersignale.
Fig. 68: Ablauf Funktion kombiniert
START / STOPP mit Fussschalter über Pegel
1. Digital-Eingang 2 „In_2" auf Pegel einstellen.
2. Fussschalter an Pumpe anschliessen.
3. Taste „START" drücken, Pumpe wechselt in Zustand „Pause"

Bei eingeschaltetem Zeitzähler führt die Pumpe einen kompletten
Dosierzyklus aus.
RC-Version (Externe Ansteuerung)
Solange der Fussschalter gedrückt ist, fördert die
Pumpe.
HINWEIS
67
