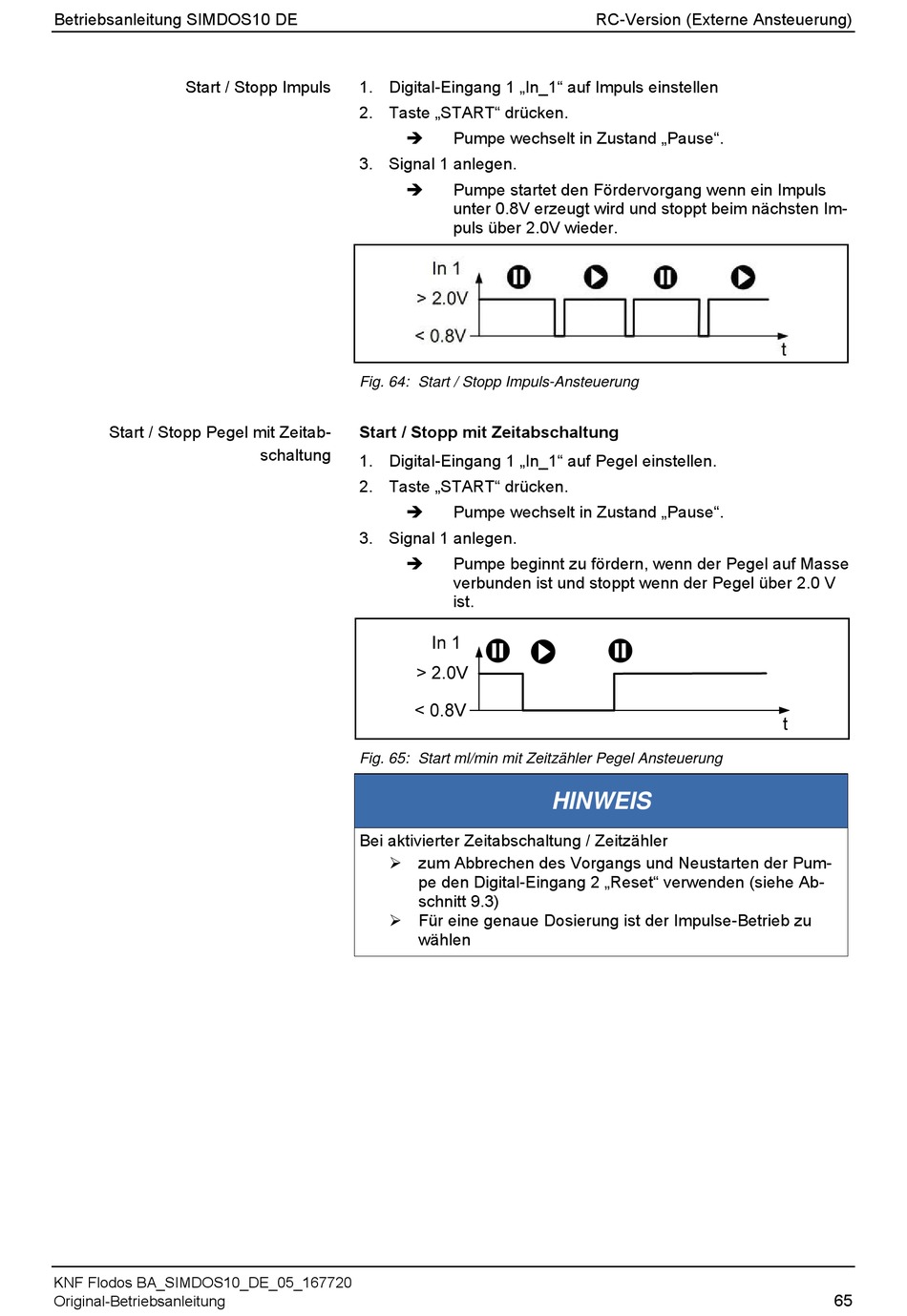

KNF SIMDOS 10 Bedienungsanleitung Seite 65

Betriebsanleitung SIMDOS10 DE
Start / Stopp Impuls
Start / Stopp Pegel mit Zeitab-
KNF Flodos BA_SIMDOS10_DE_05_167720
Original-Betriebsanleitung
1. Digital-Eingang 1 „In_1" auf Impuls einstellen
2. Taste „START" drücken.

3. Signal 1 anlegen.

Fig. 64: Start / Stopp Impuls-Ansteuerung
Start / Stopp mit Zeitabschaltung
schaltung
Digital-Eingang 1 „In_1" auf Pegel einstellen.
1.
2. Taste „START" drücken.

3. Signal 1 anlegen.

Fig. 65: Start ml/min mit Zeitzähler Pegel Ansteuerung
Bei aktivierter Zeitabschaltung / Zeitzähler
 zum Abbrechen des Vorgangs und Neustarten der Pum-
pe den Digital-Eingang 2 „Reset" verwenden (siehe Ab-
schnitt 9.3)
 Für eine genaue Dosierung ist der Impulse-Betrieb zu
wählen
RC-Version (Externe Ansteuerung)
Pumpe wechselt in Zustand „Pause".
Pumpe startet den Fördervorgang wenn ein Impuls
unter 0.8V erzeugt wird und stoppt beim nächsten Im-
puls über 2.0V wieder.
Pumpe wechselt in Zustand „Pause".
Pumpe beginnt zu fördern, wenn der Pegel auf Masse
verbunden ist und stoppt wenn der Pegel über 2.0 V
ist.
HINWEIS
65
