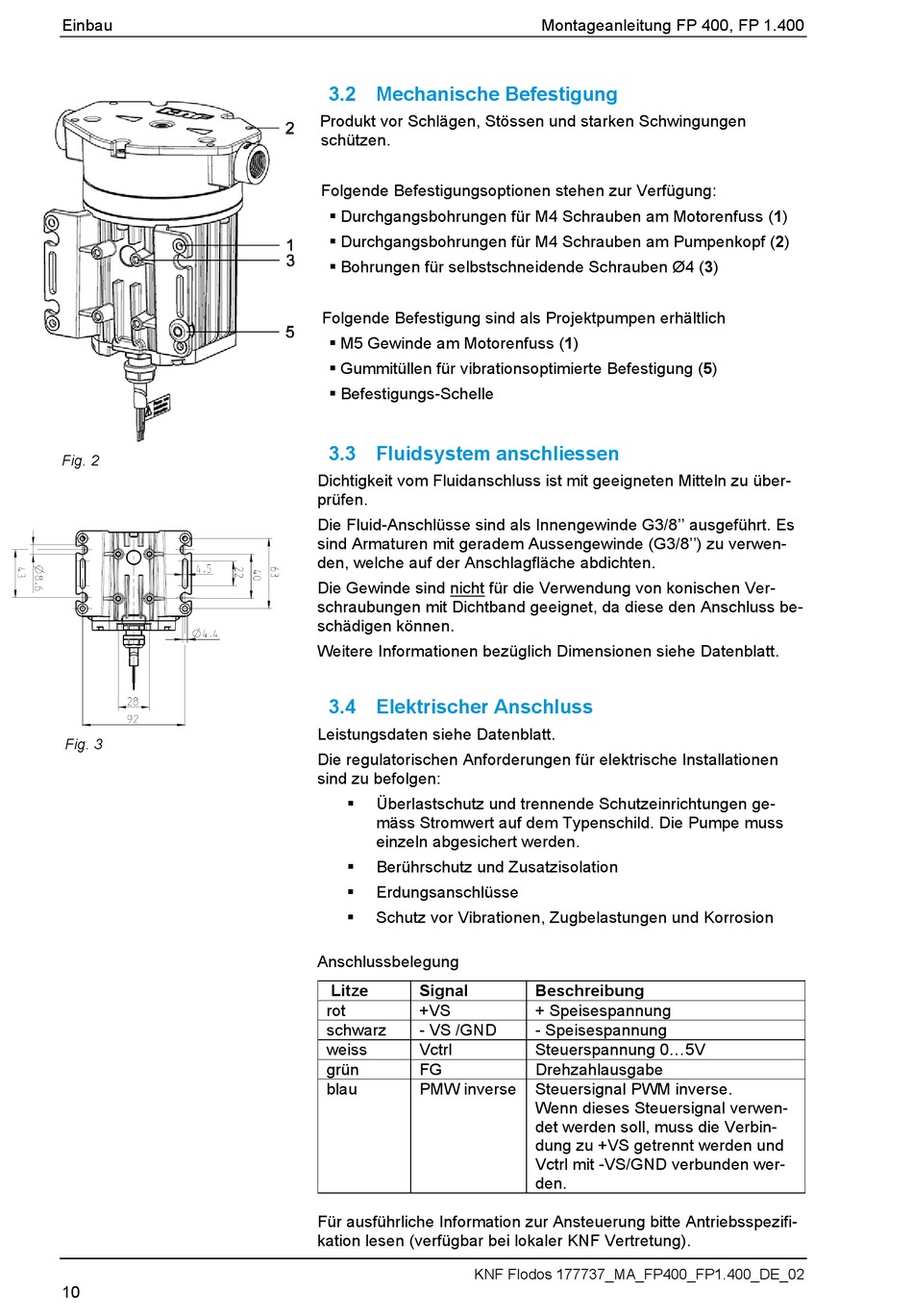

Einbau
Fig. 2
Fig. 3
10
3.2 Mechanische Befestigung
Produkt vor Schlägen, Stössen und starken Schwingungen
schützen.
Folgende Befestigungsoptionen stehen zur Verfügung:
Durchgangsbohrungen für M4 Schrauben am Motorenfuss (1)
Durchgangsbohrungen für M4 Schrauben am Pumpenkopf (2)
Bohrungen für selbstschneidende Schrauben Ø4 (3)
Folgende Befestigung sind als Projektpumpen erhältlich
M5 Gewinde am Motorenfuss (1)
Gummitüllen für vibrationsoptimierte Befestigung (5)
Befestigungs-Schelle
3.3 Fluidsystem anschliessen
Dichtigkeit vom Fluidanschluss ist mit geeigneten Mitteln zu über-
prüfen.
Die Fluid-Anschlüsse sind als Innengewinde G3/8'' ausgeführt. Es
sind Armaturen mit geradem Aussengewinde (G3/8'') zu verwen-
den, welche auf der Anschlagfläche abdichten.
Die Gewinde sind nicht für die Verwendung von konischen Ver-
schraubungen mit Dichtband geeignet, da diese den Anschluss be-
schädigen können.
Weitere Informationen bezüglich Dimensionen siehe Datenblatt.
3.4 Elektrischer Anschluss
Leistungsdaten siehe Datenblatt.
Die regulatorischen Anforderungen für elektrische Installationen
sind zu befolgen:
Überlastschutz und trennende Schutzeinrichtungen ge-
mäss Stromwert auf dem Typenschild. Die Pumpe muss
einzeln abgesichert werden.
Berührschutz und Zusatzisolation
Erdungsanschlüsse
Schutz vor Vibrationen, Zugbelastungen und Korrosion
Anschlussbelegung
Litze
Signal
rot
+VS
schwarz
- VS /GND
weiss
Vctrl
grün
FG
blau
PMW inverse
Für ausführliche Information zur Ansteuerung bitte Antriebsspezifi-
kation lesen (verfügbar bei lokaler KNF Vertretung).
KNF Flodos 177737_MA_FP400_FP1.400_DE_02
Montageanleitung FP 400, FP 1.400
Beschreibung
+ Speisespannung
- Speisespannung
Steuerspannung 0...5V
Drehzahlausgabe
Steuersignal PWM inverse.
Wenn dieses Steuersignal verwen-
det werden soll, muss die Verbin-
dung zu +VS getrennt werden und
Vctrl mit -VS/GND verbunden wer-
den.
