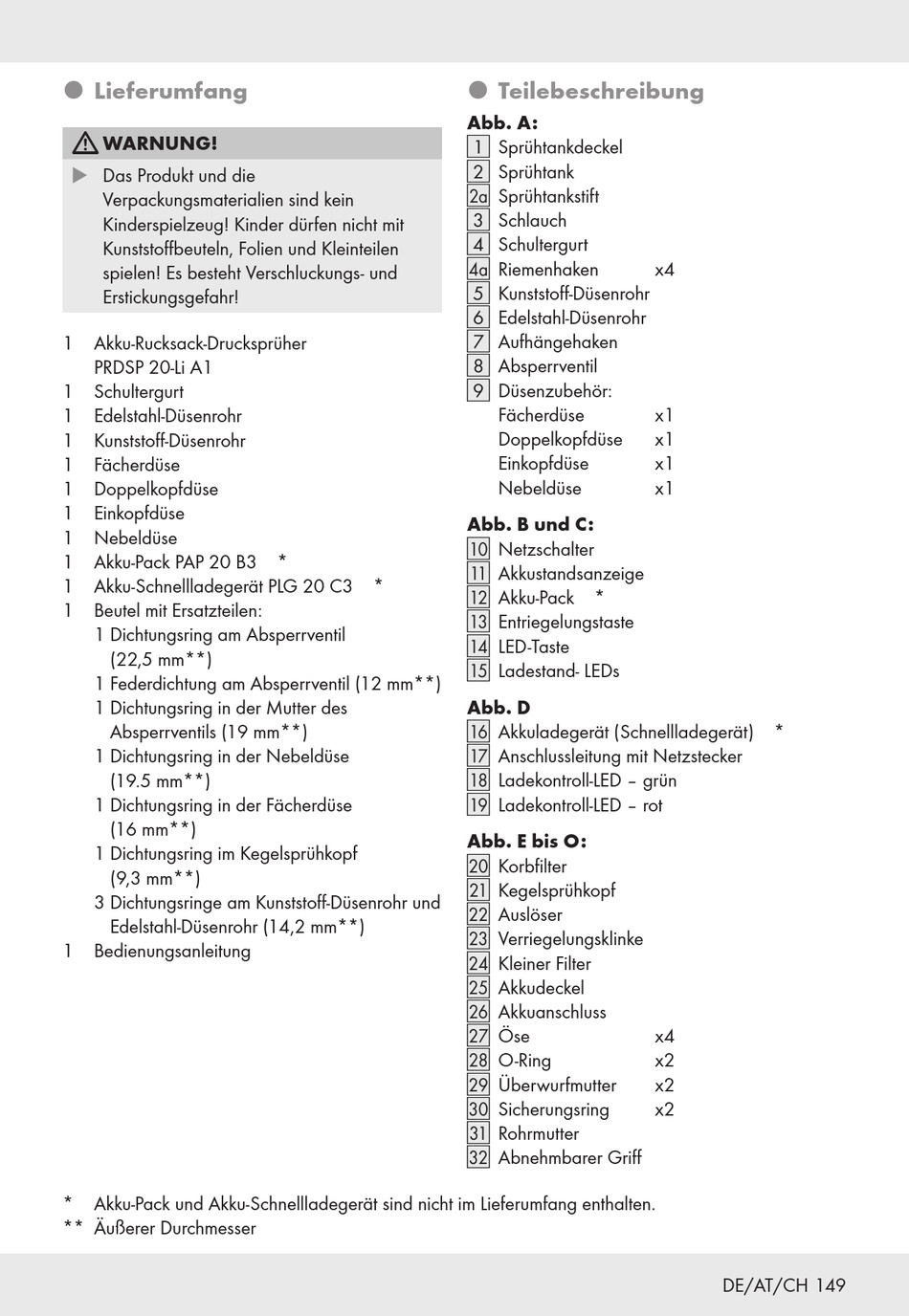

˜ Lieferumfang
m
WARNUNG!
Das Produkt und die
u
Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und
Erstickungsgefahr!
1 Akku-Rucksack-Drucksprüher
PRDSP 20-Li A1
1 Schultergurt
1 Edelstahl-Düsenrohr
1 Kunststoff-Düsenrohr
1 Fächerdüse
1 Doppelkopfdüse
1 Einkopfdüse
1 Nebeldüse
1 Akku-Pack PAP 20 B3 *
1 Akku-Schnellladegerät PLG 20 C3 *
1 Beutel mit Ersatzteilen:
1 Dichtungsring am Absperrventil
(22,5 mm**)
1 Federdichtung am Absperrventil (12 mm**)
1 Dichtungsring in der Mutter des
Absperrventils (19 mm**)
1 Dichtungsring in der Nebeldüse
(19.5 mm**)
1 Dichtungsring in der Fächerdüse
(16 mm**)
1 Dichtungsring im Kegelsprühkopf
(9,3 mm**)
3 Dichtungsringe am Kunststoff-Düsenrohr und
Edelstahl-Düsenrohr (14,2 mm**)
1 Bedienungsanleitung
* Akku-Pack und Akku-Schnellladegerät sind nicht im Lieferumfang enthalten.
** Äußerer Durchmesser
˜ Teilebeschreibung
Abb. A:
Sprühtankdeckel
1 ]
[
Sprühtank
2 ]
[
Sprühtankstift
[
]
Schlauch
[
3 ]
Schultergurt
[
4 ]
Riemenhaken
[
]
Kunststoff-Düsenrohr
5 ]
[
Edelstahl-Düsenrohr
6 ]
[
Aufhängehaken
[
7 ]
Absperrventil
8 ]
[
Düsenzubehör:
9 ]
[
Fächerdüse
Doppelkopfdüse
Einkopfdüse
Nebeldüse
Abb. B und C:
Netzschalter
[
]
Akkustandsanzeige
[
]
Akku-Pack *
[
]
Entriegelungstaste
[
]
LED-Taste
[
]
Ladestand- LEDs
[
]
Abb. D
Akkuladegerät (Schnellladegerät) *
[
]
Anschlussleitung mit Netzstecker
[
]
Ladekontroll-LED – grün
[
]
Ladekontroll-LED – rot
[
]
Abb. E bis O:
Korbfilter
[
]
Kegelsprühkopf
[
]
Auslöser
[
]
Verriegelungsklinke
[
]
Kleiner Filter
[
]
Akkudeckel
[
]
Akkuanschluss
[
]
Öse
[
]
O-Ring
[
]
Überwurfmutter
[
]
Sicherungsring
[
]
Rohrmutter
[
]
Abnehmbarer Griff
[
]
x4
x1
x1
x1
x1
x4
x2
x2
x2
DE/AT/CH
149
