1 DIAGRAMME UND DIAGRAMMSTIFTE
1.1 Laden einer Diagrammrolle – Abb. 1.1
Im folgenden wird davon ausgegangen, daß das Instrument gemäß den Anweisungen aus Kapitel 4 installiert wurde.
Vorsicht.
• Kanalwerte und Textmeldungen werden während des Ladens einer Diagrammrolle nicht aufgezeichnet und können nach
Abschluß des Ladevorgangs nicht gedruckt werden. Alle Alarme und Relais arbeiten während des Ladens normal weiter.
• Gerät nur mit eingebauter Kassette in Betrieb nehmen.
Zum Laden einer Diagrammrolle ist wie folgt vorzugehen:
a) Zur
Seite Zugriffsschutz
b) Falls erforderlich, altes Diagrammpapier zurückspulen – siehe nächste Seite.
c) Neues Diagrammpapier laden – siehe Abb. 1.2 .
d) Diagrammpapier zur Zeitlinie vorspulen – siehe nächste Seite.
A1 225.8°C
KESSEL 1 TEMPERATUR
Taste
1
aktuelle Anzeige zu halten.
Sicherheitscode mit den Tasten
2
einstellen (Standardwert = 0). Zur Bestätigung
Taste
wechseln – siehe Abb. 1.1.
2x drücken, um
A1 225.8°C
KESSEL 1 TEMPERATUR
und
drücken.

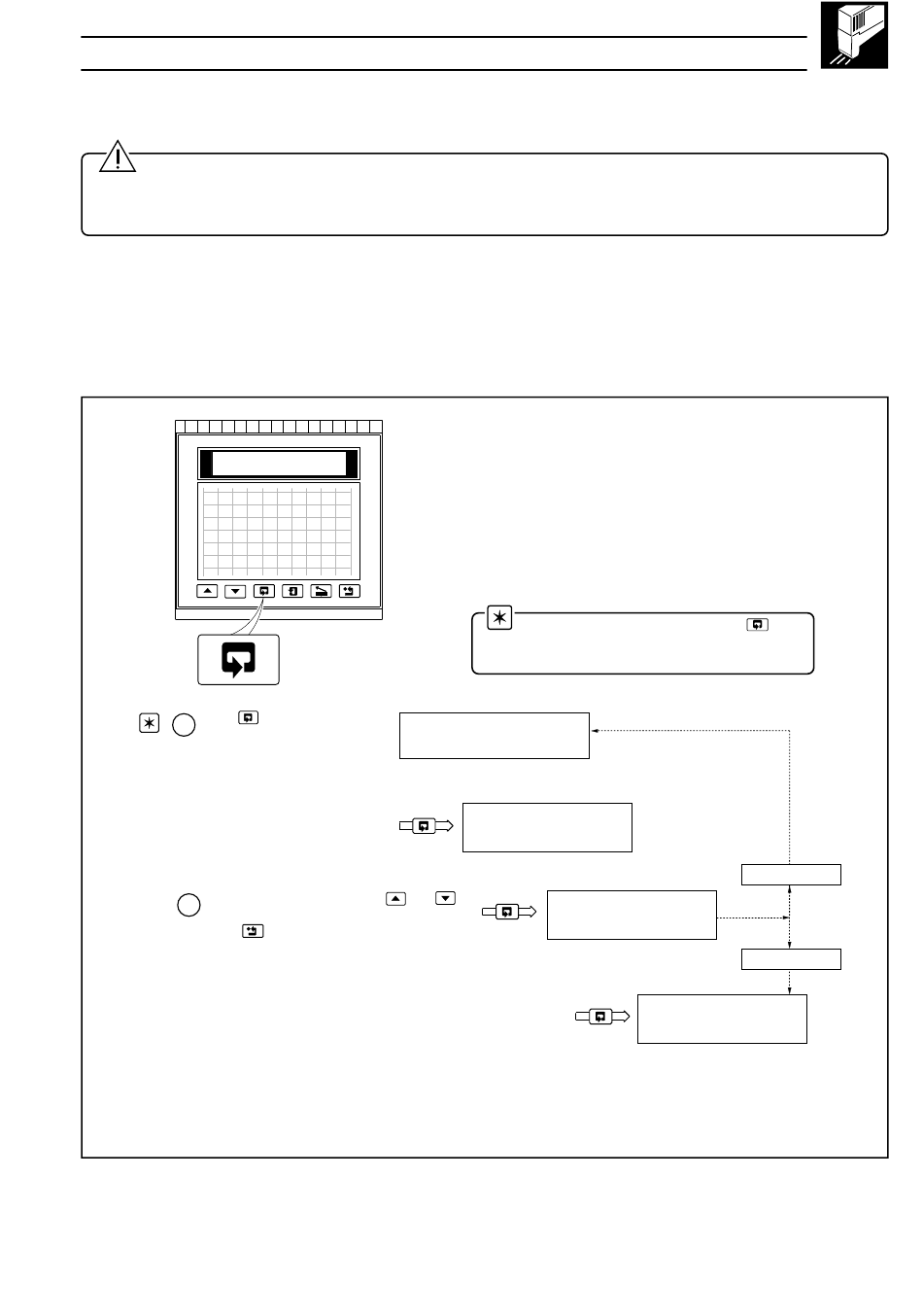

Abb. 1.1 Wahl der Seite Diagrammpapier laden
Hinweis. Beim Drücken der Taste
die Autoscroll-Funktion unterbrochen – Siehe
Kapitel 2.1.3
Es stehen keine Alarme an
ALARM -
BESTATIGUNGSSEITE
SICHERHEITS-ZUGRIFF
PASSWORT
wird
Ungültiger Code
Gültiger Code
VORSCHUB UND PAPIER
3
