...3 KONFIGURATION
3.4.3 Seite Stiftposition konfigurieren
Informationen.
• Ermöglicht die genaue Kalibrierung der Stiftposition auf dem Diagrammpapier.
• Mit dieser Funktion lassen sich Auswirkungen von Unregelmäßigen auf dem Diagrammpapier beseitigen.

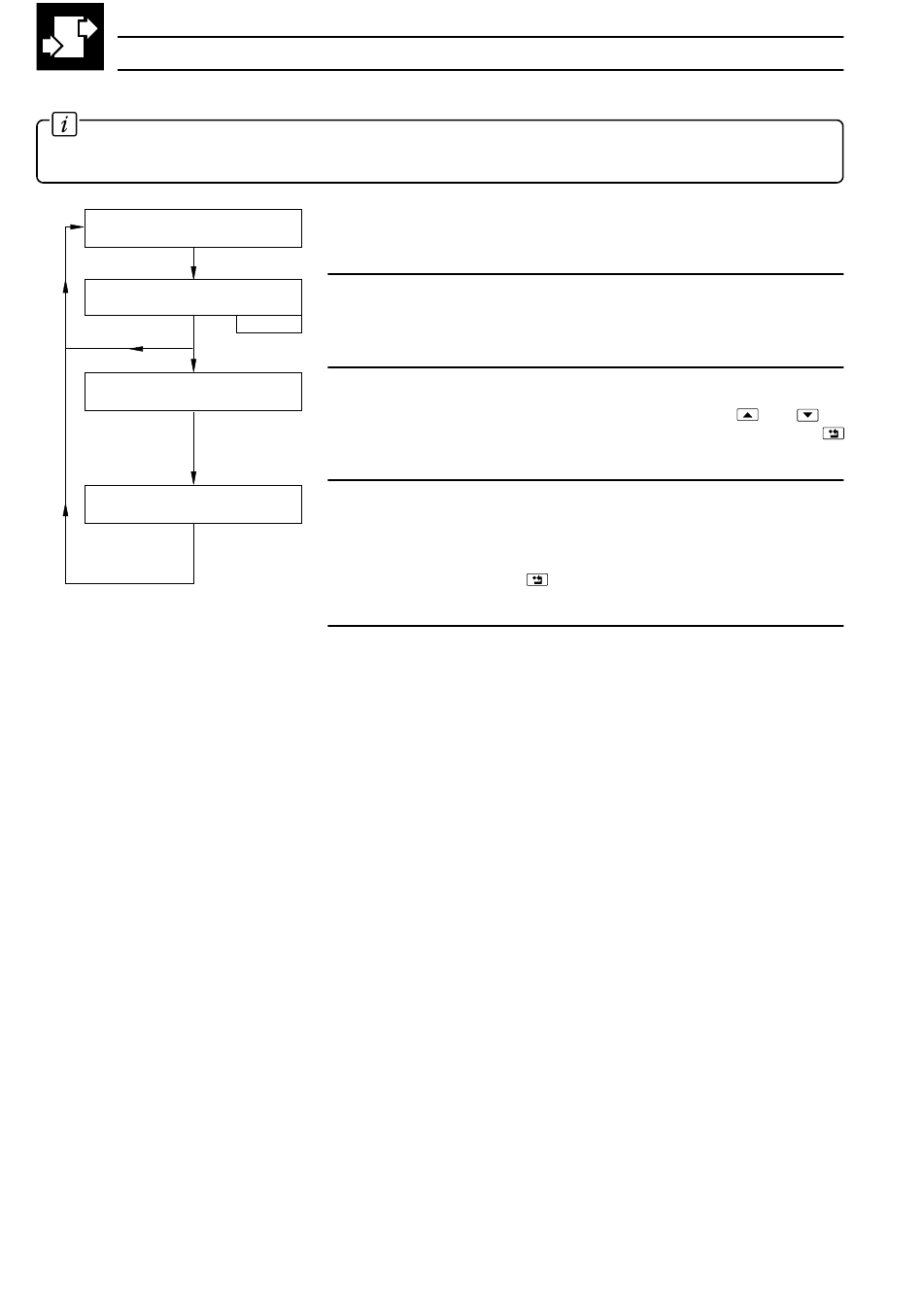

KONFIGURATION
FEDER - POSITION
FEDER - KALIBRIERUNG
NEIN
SETZE FEDER 1 AN
PAPIER ANFANG
SETZE FEDER 1 AN
PAPIER ENDE
28
Stiftkalibrierung freigeben
Mit JA auf die Parameter für die Nullwert- und Skalenendwerte vorrücken.
JA
NEIN
Diagrammpapier-Anfangsposition
Das Diagrammpapier läuft mit hoher Geschwindigkeit vor, und der Stift bewegt
sich in seine Nullposition. Bei offener Tür mit den Tasten
Nullposition von Stift 1 – Magenta/Rot einstellen. Durch Drücken der Taste
wird die Nullposition von Stift 1 gespeichert.
Diagrammpapier-Endposition
Das Diagrammpapier läuft weiter mit hoher Geschwindigkeit vor, und der Stift
bewegt sich in seine Skalenendwert-Position. Skalenendwert-Position von
Stift 1 einstellen.
Durch Drücken der Taste
gespeichert.
Zurück zur Maske
wird die Skalenendwert-Position von Stift 1
Konfiguration Feder-Position
und
.
die
