...4 INSTALLATION

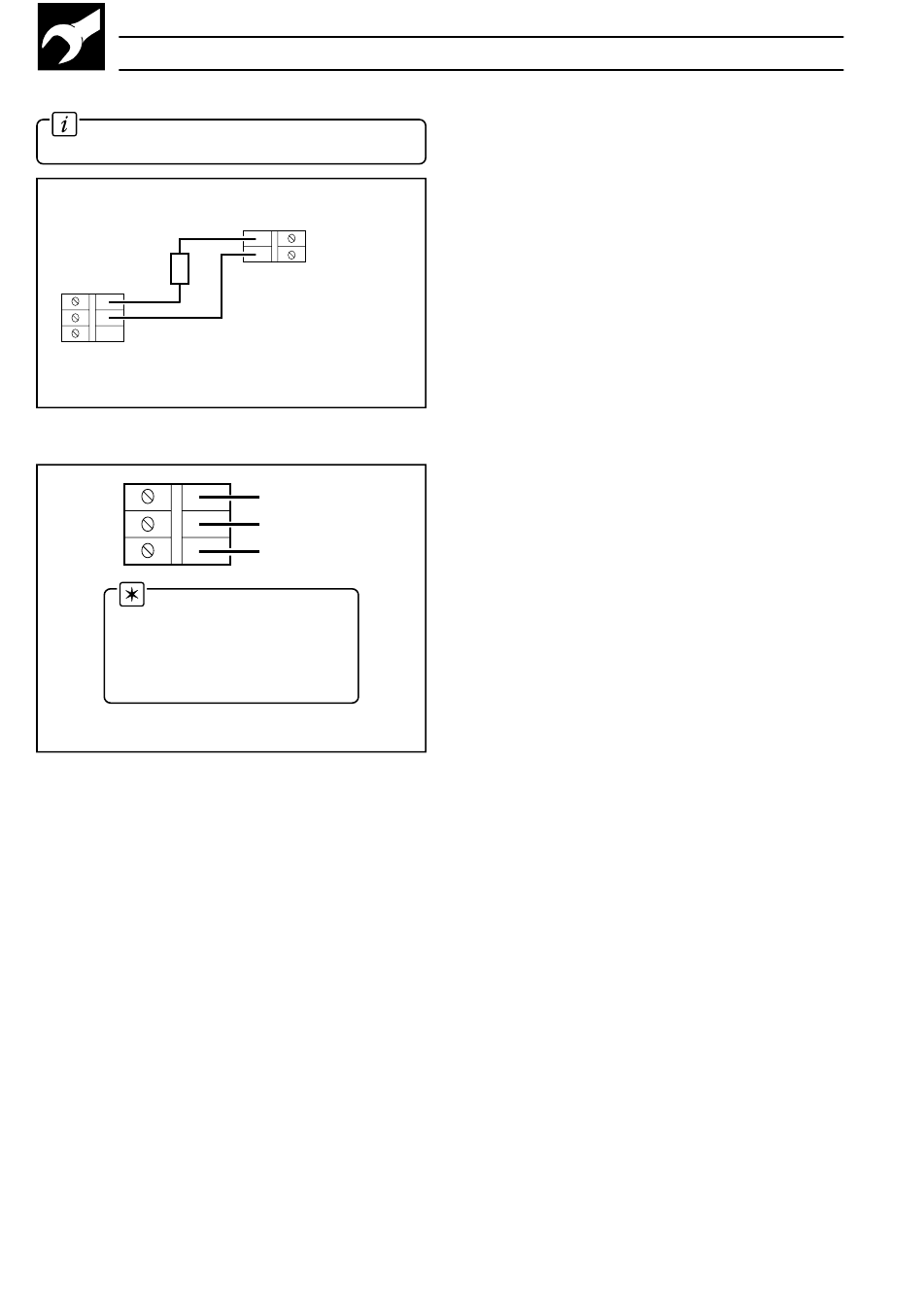

4.5.4 Meßumformer-Spannungsversorgung – Abb. 4.9
Informationen. Die Netzkarte verfügt über eine
Meßumformer-Spannungsversorgung für drei Schleifen.
Stromversorgung für Zweileiter-Meßumformer
(24V GS, 79mA max.)
+
Tx
Analogeingang
–
+
–
Abb. 4.9 Meßumformer-Spannungsversorgung
4.5.5 Relaisausgänge – Abb. 4.10
Hinweis.
•
Der maximale, durch die Relais
fließende Strom darf 36 Ampere
nicht überschreiten.
•
Der maximale Strom für einzelne
Relais beträgt 5 Ampere.
Abb. 4.10 Relaisausgänge
36
+
–
Öffner
Schließer
Null
