Warnung. Vor Durchführung der Anschlüsse
sicherstellen, daß Stromversorgung, Hochspannungs-
Regelkreise und
Hochspannung ausgeschaltet sind.

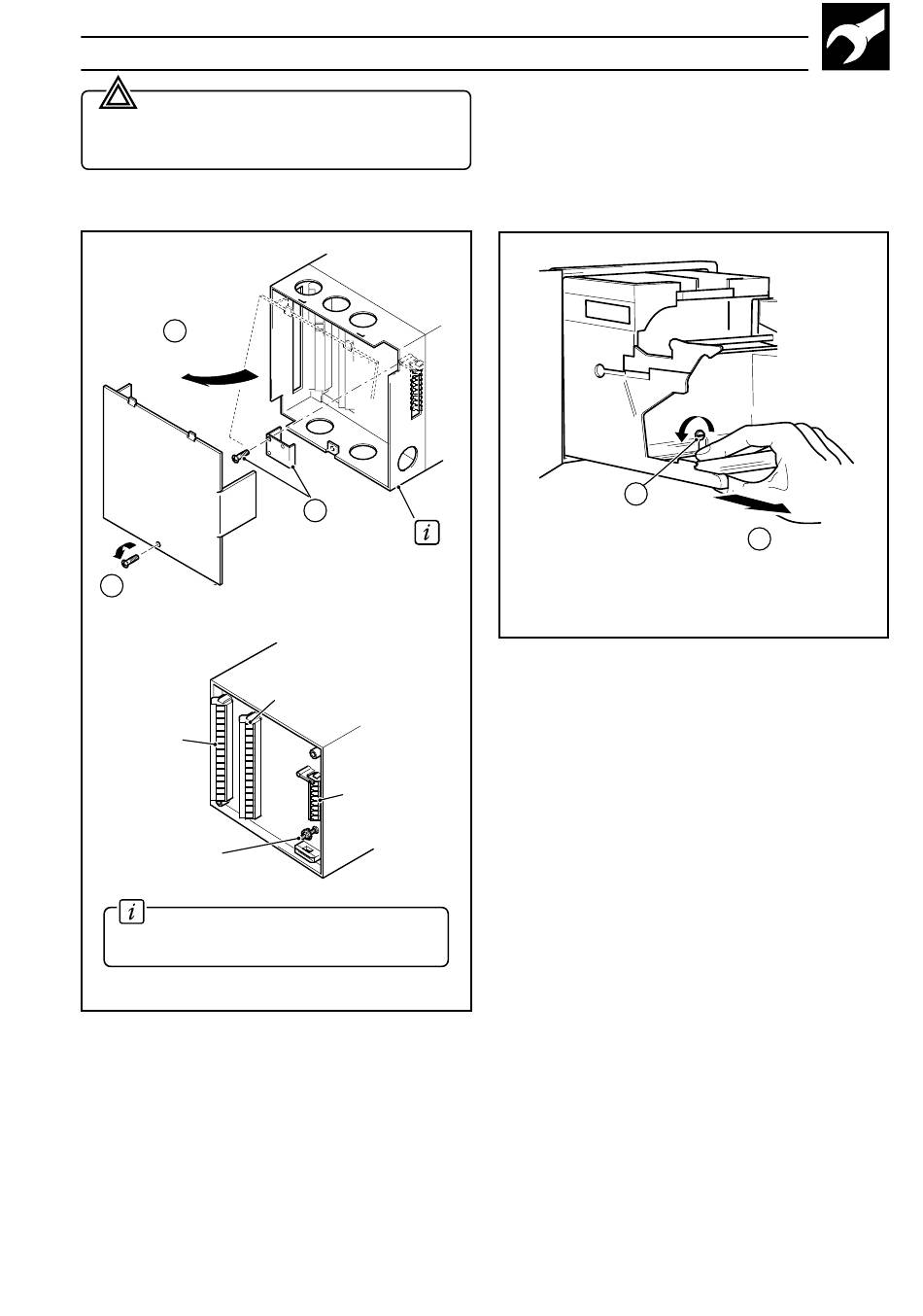

4.3 Zugang zu Klemmen und Anschlüssen – Abb. 4.5
2
Rückwand abnehmen
1
Schraube herausdrehen
Analogeingänge
Erdanschluß
Informationen. Die Verlängerung für den
Klemmenanschlußkasten zur Verankerung der
Kabelisolierrohre ist eine optionale Komponente.
Abb. 4.5 Zugang zu den Klemmen
Gleichtaktunterdrückungs
3
Spannklammer
entfernen
Relaisausgänge
Stromversorgung
4 INSTALLATION...
4.3.1 Ausbau der Grundplatte – Abb. 4.6
Um Zugang zu den elektrischen Anschlüssen und den
Analogeingangsmodulen zu erlangen, muss der Rahmen
ausgebaut werden.
Die Meßgerätetür öffnen und die Diagrammpapiereinheit
herausnehmen - siehe Abb. 1.2 oder 1.3. Die Grundplatte
gemäß Abbildung 4.6 herausziehen.
1
Nivellierschraube lösen
Abb. 4.6 Ausbau der Grundplatte
2
Grundplatte herausziehen.
