4 INSTALLATION
EU-Richtlinie 89/336/EWG
Gemäß
der
EU-Richtlinie
Bestimmungen darf dieses Gerät ausschließlich in
industriellen Umgebungen eingesetzt werden.
Entsorgung des Gerätes
Das Gerät enthält keine umweltschädigenden Stoffe. Es
arbeitet lediglich mit einer kleinen Lithiumbatterie. Diese
ist nach dem Ausbau entsprechend den örtlichen
Umweltschutzbestimmungen
entsorgen. Im übrigen kann das Gerät wie normaler Abfall
entsorgt werden.

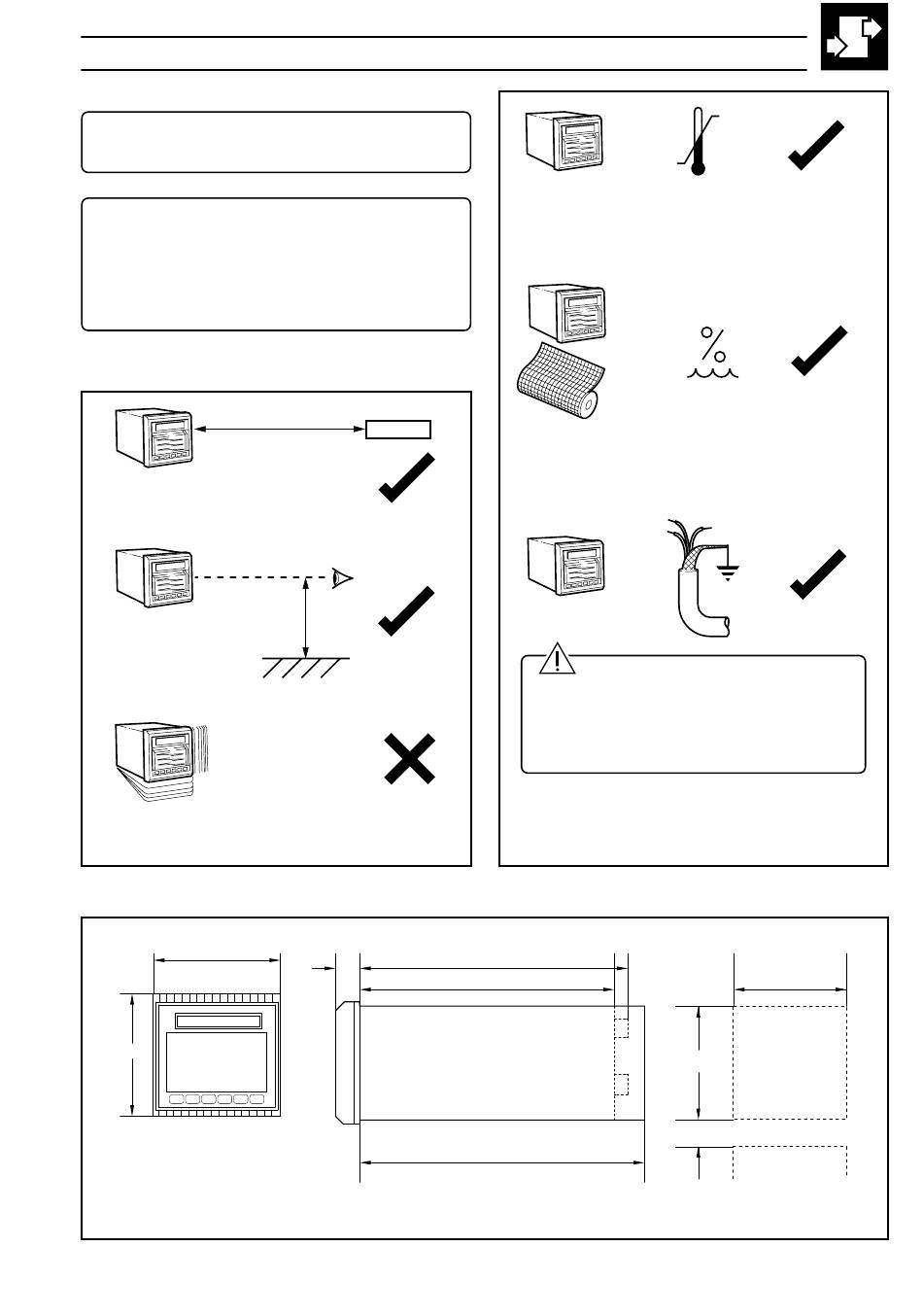

4.1 Auswahl des Einbauortes – Abb. 4.1 und 4.2
Mindestabstand
A – In der Nähe des Sensors
B – In Augenhöhe
C – Schwingungen vermeiden
Abb. 4.1 Allgemeine Anforderungen
4.2 Montage – Abb. 4.3 und 4.4
144
144
Abmessungen = mm
89/336/EWG
für
EMV-
vorschriftsmäßig
zu
Sensor
21
260
Abb. 4.3 Gesamtabmessungen
A – Innerhalb der Temperaturgrenzwerte
0 bis 95% RF
0 bis 80% RF
B – Innerhalb der Feuchtigkeitsgrenzwerte
+
Vorsicht. Das Gerät darf nicht in der Nähe
starke elektrischer oder magnetischer Felder
aufgestellt werden. Läßt sich dies nicht vermeiden,
müssen, insbesondere bei Anwendungen mit
Funktelefonen, abgeschirmte Kabel mit geerdeten
Metallisolierungsrohren verwendet werden.
C – Abgeschirmte Kabel verwenden.
Abb. 4.2 Umgebungsbedingungen
230
222
Max.
50°C
Min.
0°C
+0.8
138
–0.0
Tafelaussparung
+0.8
138
–0.0
30
31
