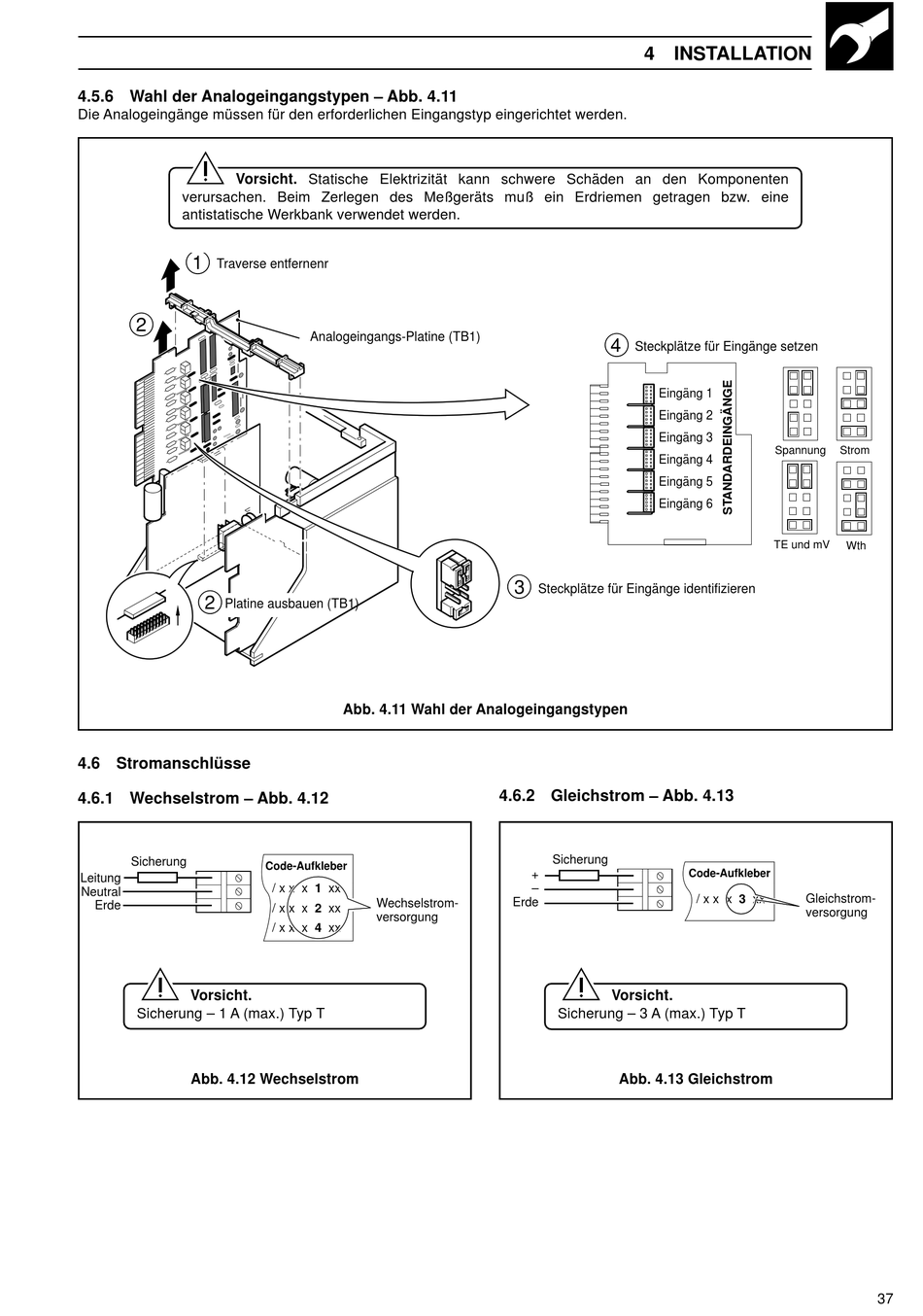

4.5.6 Wahl der Analogeingangstypen – Abb. 4.11
Die Analogeingänge müssen für den erforderlichen Eingangstyp eingerichtet werden.
Vorsicht. Statische Elektrizität kann schwere Schäden an den Komponenten
verursachen. Beim Zerlegen des Meßgeräts muß ein Erdriemen getragen bzw. eine
antistatische Werkbank verwendet werden.
1
Traverse entfernenr
2
2
Platine ausbauen (TB1)
4.6 Stromanschlüsse
4.6.1 Wechselstrom – Abb. 4.12
Sicherung
Leitung
Neutral
Erde
Vorsicht.
Sicherung – 1 A (max.) Typ T
Abb. 4.12 Wechselstrom
Analogeingangs-Platine (TB1)
Abb. 4.11 Wahl der Analogeingangstypen
Code-Aufkleber
/ x x x 1 xx
Wechselstrom-
/ x x x 2 xx
versorgung
/ x x x 4 xx
4 INSTALLATION
4
Steckplätze für Eingänge setzen
Eingäng 1
Eingäng 2
Eingäng 3
Eingäng 4
Eingäng 5
Eingäng 6
3
Steckplätze für Eingänge identifizieren
4.6.2 Gleichstrom – Abb. 4.13
Sicherung
+
–
Erde
Vorsicht.
Sicherung – 3 A (max.) Typ T
Abb. 4.13 Gleichstrom
Spannung
Strom
TE und mV
Wth
Code-Aufkleber
Gleichstrom-
/ x x x 3 xx
versorgung
37
