...5 EINFACHESTÖRUNGSBESEITIGUNG
5.1 Funkenschlagunterdrückungs-Kondensatoren
– Abb. 5.1
Für die Alarm-/Regelrelaiskontakte sind Funkenschla -
unterdrückungs-Kondensatoren vorgesehen; wenn diese
Kontakte für den Betrieb externer Relais verwendet werden,
kann der Verluststrom
Ausschalten des externen Relais verhindern. In diesem Fall
Stromversorgung und externe Alarmstromkreise ausschalten
und das entsprechende Relaismodul ausb uen – siehe Abb. 5.1.
Die betreffenden Kondensatoren entlöten und ausbauen
(siehe Abb. 5.1) und das Modul wieder einbauen.
Relaisausgangsmodul – Typ R
Funkenschlagunterdrückungs-Kondensatoren

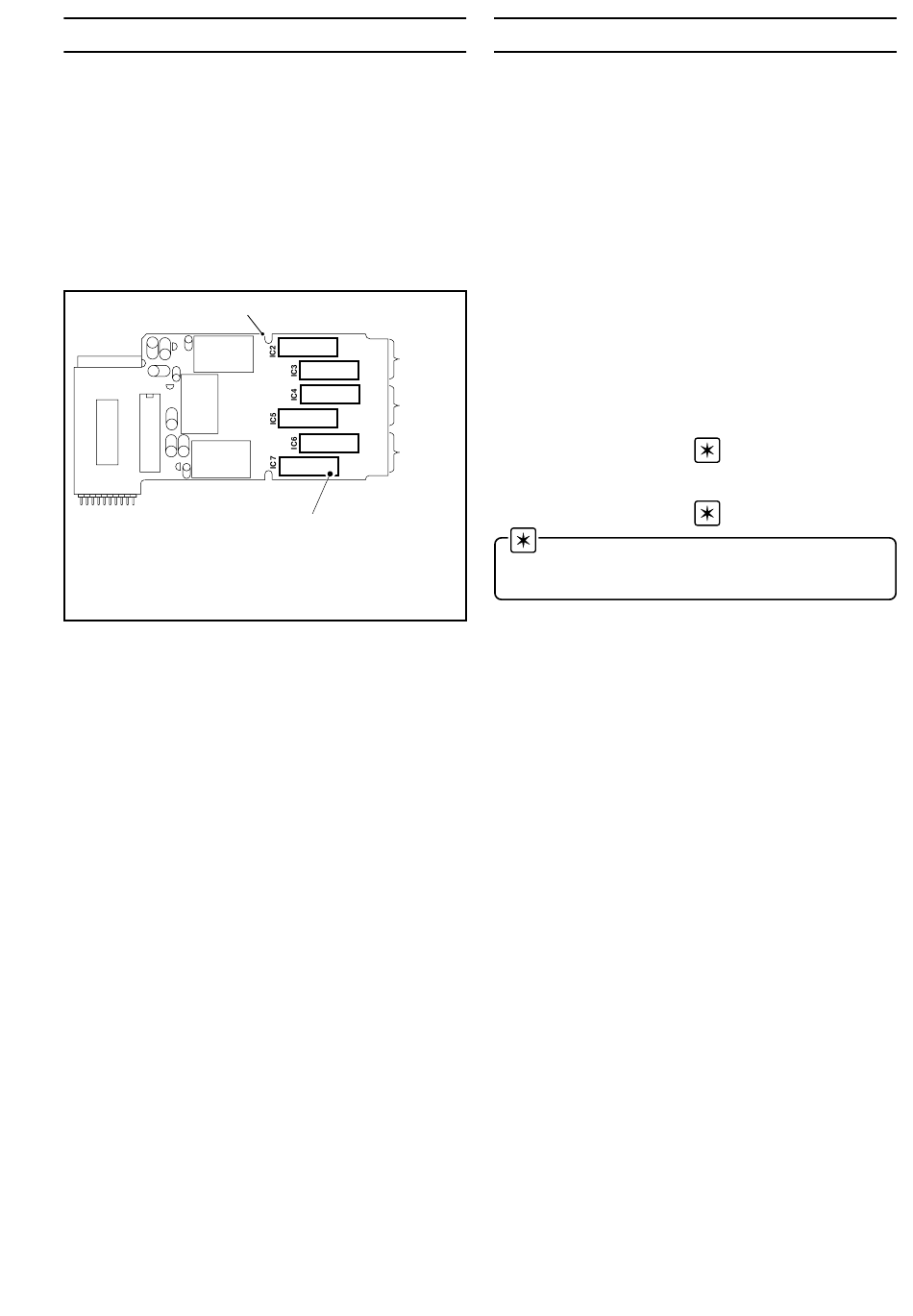

Abb. 5.1 Anordnung der Funkenschlag-
unterdrückungs-Kondensatoren
von den Kondensatoren
NC
Relais 1
NO
NC
Relais 2
NO
NC
Relais 3
NO
6 ERSATZTEILLISTE
6.1 Verbrauchsmaterial
Posten
Diagrammrolle – 25 m
30 Teilabschnitte ............................................ PR100–9000R
ein 40 Teilabschnitte ............................................ PR100–9001R
50 Teilabschnitte ............................................ PR100–9002R
60 Teilabschnitte ............................................ PR100–9003R
70 Teilabschnitte ............................................ PR100–9004R
75 Teilabschnitte ............................................ PR100–9005R
Faltstapel – 12 m
30 Teilabschnitte ............................................ PR100–9000F
40 Teilabschnitte ............................................ PR100–9001F
50 Teilabschnitte ............................................ PR100–9002F
60 Teilabschnitte ............................................ PR100–9003F
70 Teilabschnitte ............................................ PR100–9004F
75 Teilabschnitte ............................................ PR100–9005F
Stiftkapseln
Bis zu drei Schreibspuren ............................. PR100–0210
Bis zu drei Schreibspuren
(hochtemperatur
Vier bis sechs Schreibspuren ........................ PR100–0211
Vier bis sechs Schreibspuren
(hochtemperatur
Hinweis.
Die
Hochtemperatur-Kapsel
bei Umgebungstemperaturen von über 30 °C.
6.2 Austauschteile
Posten
Diagrammrollen-Kassette .............................. SR100–0054
Faltstapel-Kassette ........................................ SR100–0055
Analogeingangsmodul
Standard:
Satz für 3 Eingang .............................. SR100–0517
Satz für 6 Eingang .............................. SR100–0514
Relaisausgangsmodul ................................... PR100–0545
Prozessorplatine ............................................ SR100–0505
Grundplatine .................................................. SR100–0195
Stromversorgung:
115 to 230V W.S. ..................................... PR100–0445
10 to 30V G.S. .......................................... PR100–0495
10 to 30V W.S. ......................................... PR100–0496
Teil-Nr.
) .............. PR100–0229
) .............. PR100–0230
eignet sich für den Dauerbetrieb
Teil-Nr.
