...1 DIAGRAMME UND DIAGRAMMSTIFTE
1.3 Montieren der Stiftkapsel – Abb. 1.4
Sicherstellen, daß die Stromversorgung eingeschaltet ist.
Neue Stiftkapsel gemäß Abb. 1.4 einbauen. Angaben zu Ersatzteilen können Kapitel 6 entnommen werden.
Hinweis. Nach dem Einbau einer neuen Kapsel dauert es eine Weile, bis die Tinte mit voller Farbdichte fließt.
Anzeige
FEDER-ANHEBEN
AKTIVIERT
Stiftheber aktivieren
1
8
2
Tür öffnen
Anzeige
FEDER-ANHEBEN
DEAKTIVIERT
5
Stiftheber deaktivieren (Stift wird abgesenkt)

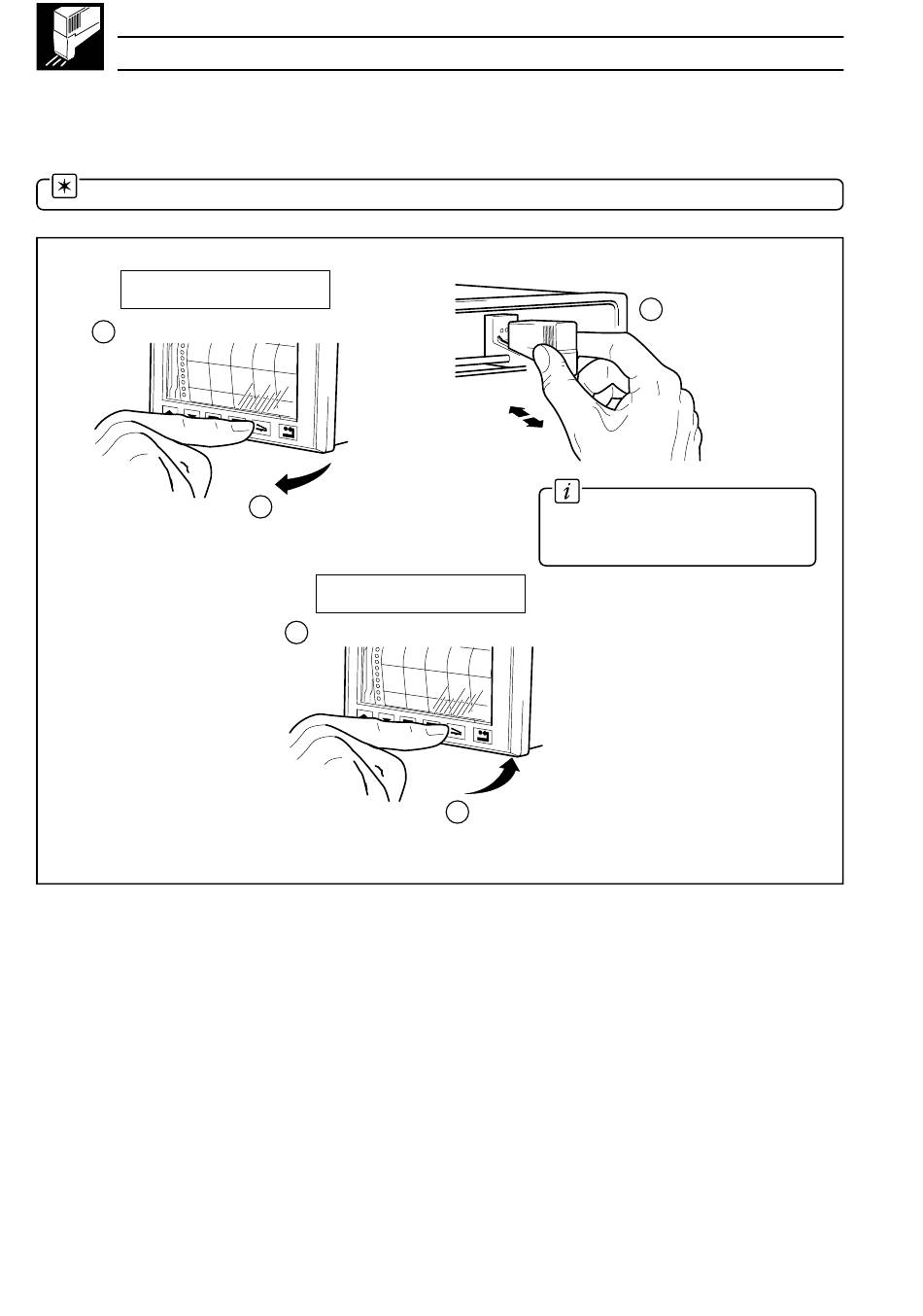

Abb. 1.4 Einbauen der Stiftkapsel
Informationen.
Beim Einrasten des Federclip in der
Kapsel ist ein gewisser Widerstand zu
spüren.
4
Tür schließen
Stiftkapsel
3
entfernen/ausbauen
