...4 INSTALLATION
...4.2 Montage – Abb. 4.3 und 4.4
Lösen der Spannschraube
an jeder Spannklammer
Anheben der Spannschrauben und
Entfernen der Spannklammer-Halterungen
Entfernen der Spannklammern
Spannklammern erneut am Gehäuse befestigen und
6
sicherstellen, daß die Halterungen in die dafür
vorgesehenen Aussparungen passen.
Gerät befestigen durch Anziehen der
7
Spannschrauben
32
Loch schneiden
1
(für Abmessungen siehe Abb. 4.3)
30°
max.
2
3
4

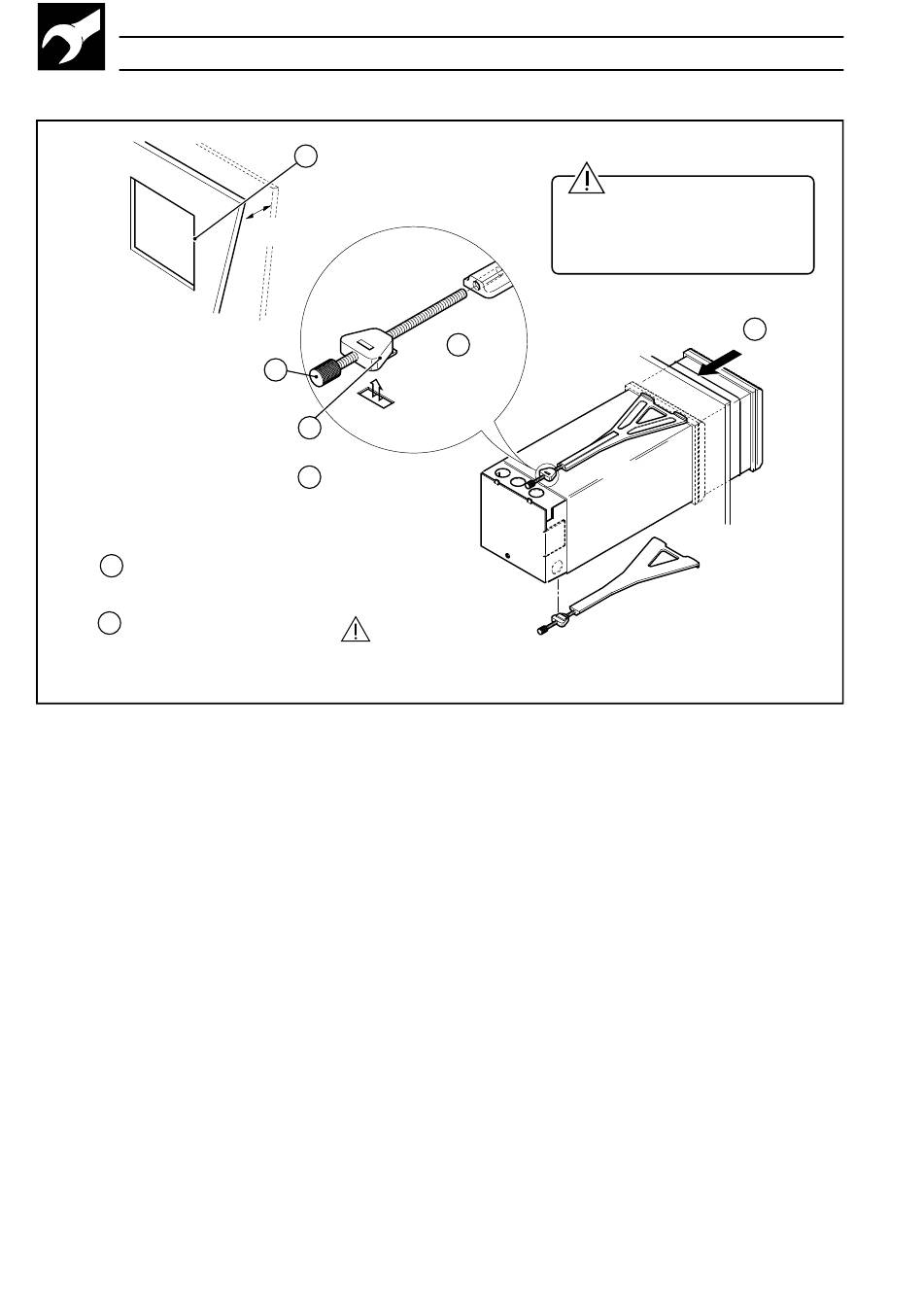

Abb. 4.4 Montage
Vorsicht.
Die spannklammer muß am Gehäuse
anliegen. Falls sie gebogen ist, sitzt
die Spannschraube zu fest und es
können Dichtungsprobleme auftreten.
Gerät in Tafelausschnitt
3
5
schieben
