Busch-Installationsbus EIB / KNX
A.1.5

Bedeutung der Symbole

Anhang
rotes Kreuz über dem Lampensymbol angezeigt. Sollte ein EVG-Fehler
erkannt sein ist das Lampensymbol verschwunden nur das rote Kreuz ist
sichtbar. Ein EVG-Fehler kann mehrer Ursachen haben:
Das EVG ist defekt
Das EVG hat keine Betriebsspannung
Das EVG wurde ausgetauscht und hat eine andere DALI-Adresse
Ein EVG Fehler wird erst dann korrekt erkannt, wenn die Funktion
Teilnehmer aufspüren durchgeführt wurde. Durch den Aufruf dieser Funktion
wird die Anzahl und die DALI-Adresse der angeschlossen DALI-Teilnehmer
festgehalten und als Referenzwert im DALI-Gateway gespeichert. Sollte sich
dieser Zustand ändern wird dies als EVG-Fehler festgestellt. Diese Funktion
„Teilnehmer aufspüren" ist auf zwei Arten aktivierbar:
- Durch ein EIB / KNX-Telegramm mit dem Wert „1" das über das
Objekt „Teilnehmer aufspüren" gesendet wird.
- Durch einen langen Tastendruck der Test-Taste. Der Tastendruck
muss länger als 5 Sekunden sein.

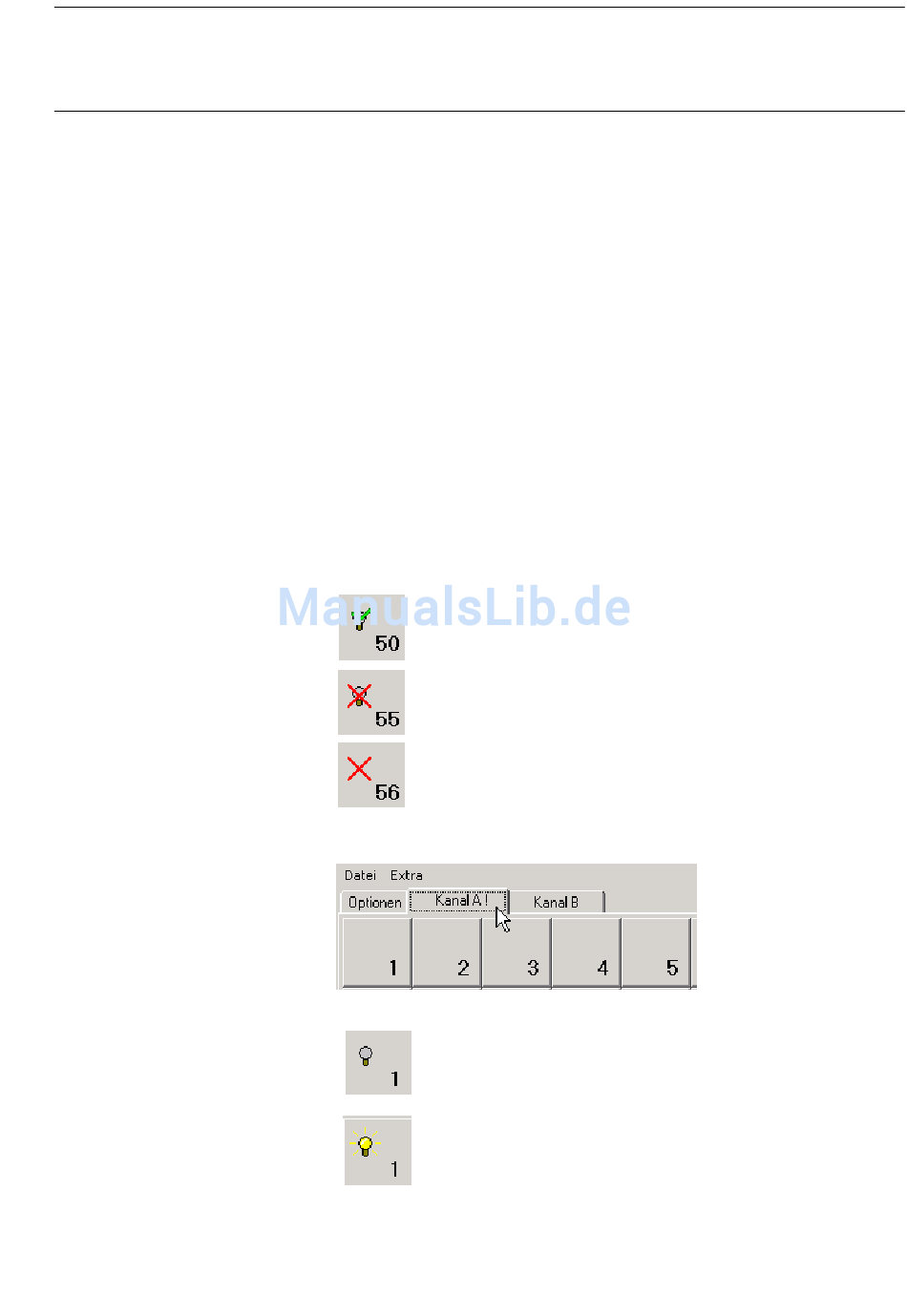

Die angezeigten Symbole haben folgende Bedeutung:
DALI-Teilnehmer erkannt und Status OK (kein Lampen- oder
EVG-Fehler)
DALI-Teilnehmer meldet einen Lampenfehler
DALI-Teilnehmer nicht mehr Vorhanden (EVG-Fehler)
Ein Fehler im Kanal wird durch ein „!" auf dem Reiter „Kanal x" (x = A, B)
angezeigt. Hierbei kann es sich um einen EVG oder Lampenfehler handeln.
Folgende zusätzliche Symbole gibt es Konfigurationsmodus:
Jeder gefundene DALI-Teilnehmer wird durch ein Leuchten-
symbol angezeigt.
Wird ein DALI-Teilnehmer ausgewählt (ausgewählt) wird dies
durch ein leuchtendes Lampensymbol angezeigt.
