Busch-Installationsbus EIB / KNX
2.2
Anschlussbild 6197/41
.
2.3
Maßbild 6197/41
Gerätetechnik
2CDC 072...F0005

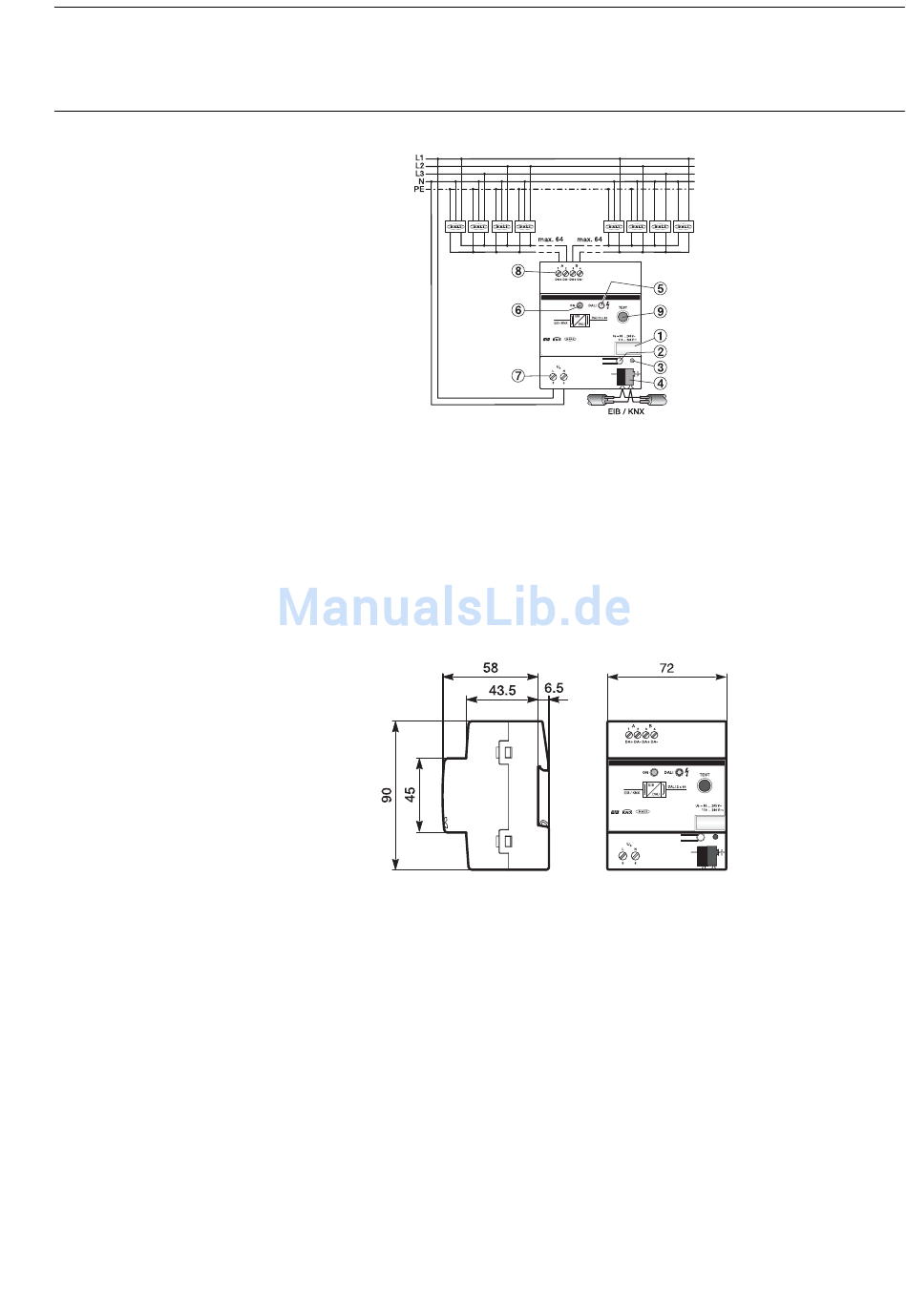

Abb. 4:
Anschlussbild des 1fach DALI-Gateway 6197/41
1 Schilderträger
2 EIB / KNX Programmier-Taste
3 EIB / KNX Programmier-LED rot
4 EIB / KNX Anschlussklemme
5 DALI-LED gelb
Hinweis: Um gefährliche Berührungsspannung durch Rückspeisung aus
unterschiedlichen Außenleitern zu vermeiden, muss eine allpolige
Abschaltung eingehalten werden.
2CDC 072 042 F0004
Abb. 5:
Maßbild 6197/41
6 Betriebs-LED grün
7 Betriebsspannung
8 DALI Ausgänge
9 DALI Test-Taste
12
