Busch-Installationsbus EIB / KNX
1.2

DALI allgemein

1.2.1

DALI Systembeschreibung

Stromquelle

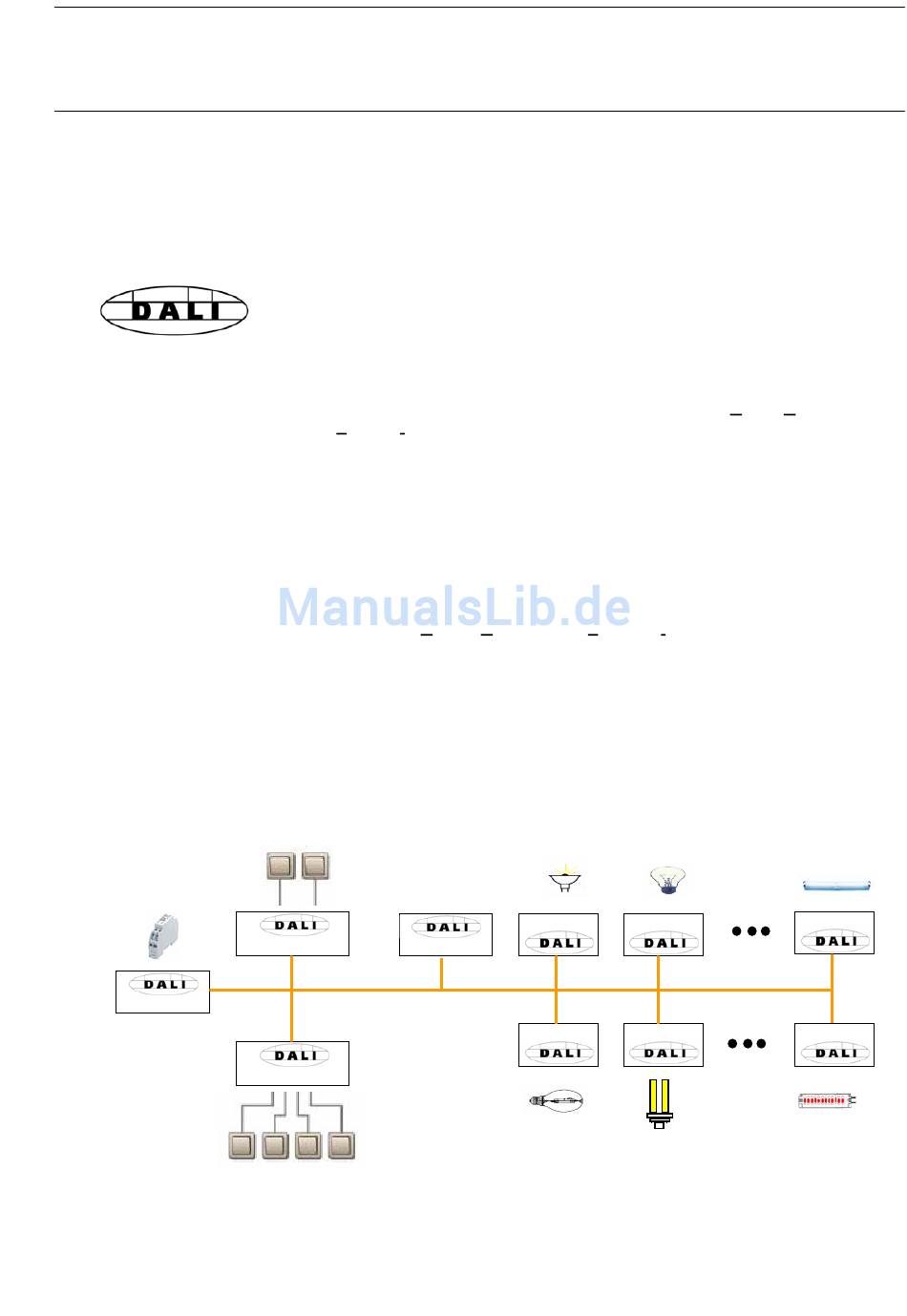

Abb. 1
DALI Prinzipschaltbild
DALI-Gateway 6197/41
Die Anforderungen an die moderne Beleuchtungstechnik sind sehr
vielfältig. Ging es in früheren Zeiten nur darum, Licht für Sehaufgaben
bereitzustellen, so stehen heute Eigenschaften wie Komfort, Ambiente,
Funktionalität und Energieeinsparung im Vordergrund. Weiterhin wird
eine moderne Beleuchtungsanlage immer häufiger in das Facility
Management der Gebäudeinstallation aufgenommen, um den Status der
gesamten Beleuchtung zu überwachen. Oftmals wird ein komplexes
Lichtmanagement gefordert, das den Räumlichkeiten mit deren Nutzung
gerecht wird. All diese Anforderungen können durch die traditionelle
1...10V Technik nur unzureichend oder mit sehr großem Aufwand erfüllt
werden. Vor diesem Hintergrund ist der DALI-Standard (DIN EN 60929)
in Zusammenarbeit mit den führenden EVG Hersteller entstanden. Er
beschreibt und legt die Digitale Schnittstelle DALI (Digital Addressable
Lighting Interface) für Betriebsgeräte der Beleuchtungstechnik fest.
DALI hat sich als firmenneutraler Standard in der Lichttechnik etabliert.
Das Sortiment von Vorschaltgeräten, Transformatoren, Dimmern und
Relais mit DALI-Schnittstelle prägt die moderne Beleuchtungstechnik.
Die Hersteller aus der lichttechnischen Industrie, vor allem die führenden
Hersteller von elektronischen Vorschaltgeräten, haben sich zusammen-
geschlossen, um einen neuen Standard zur digitalen Kommunikation
einer lichttechnischen Anlage zu definieren. Es entstand das DALI-
Protokoll (Digital Addressable Lighting Interface) für eine digitale
Schnittstelle.
Der DALI-Standard ermöglicht eine Adressierung von bis zu
64 Teilnehmern mit DALI Schnittstelle
und eine Zusammenstellung dieser Teilnehmer in
16 Lichtszenen (inkl. Dimmwerten und Übergangszeiten) und
16 Lichtgruppen (Mehrfachzuordnungen der Betriebsmittel sind
möglich).
oder
Szenenmodul
Kontroller
Steuergerät
Für den Austausch der Information und Übertragung der digitalen Befehle
wird eine zweiadrige Steuerleitung verwendet, die nicht abgeschirmt sein
muss. Eine Berücksichtigung der Polarität ist ebenfalls nicht notwendig.
EVG
Dimmer
1
3
2
4
Relais
EVG
EVG
63
64
EVG
3
