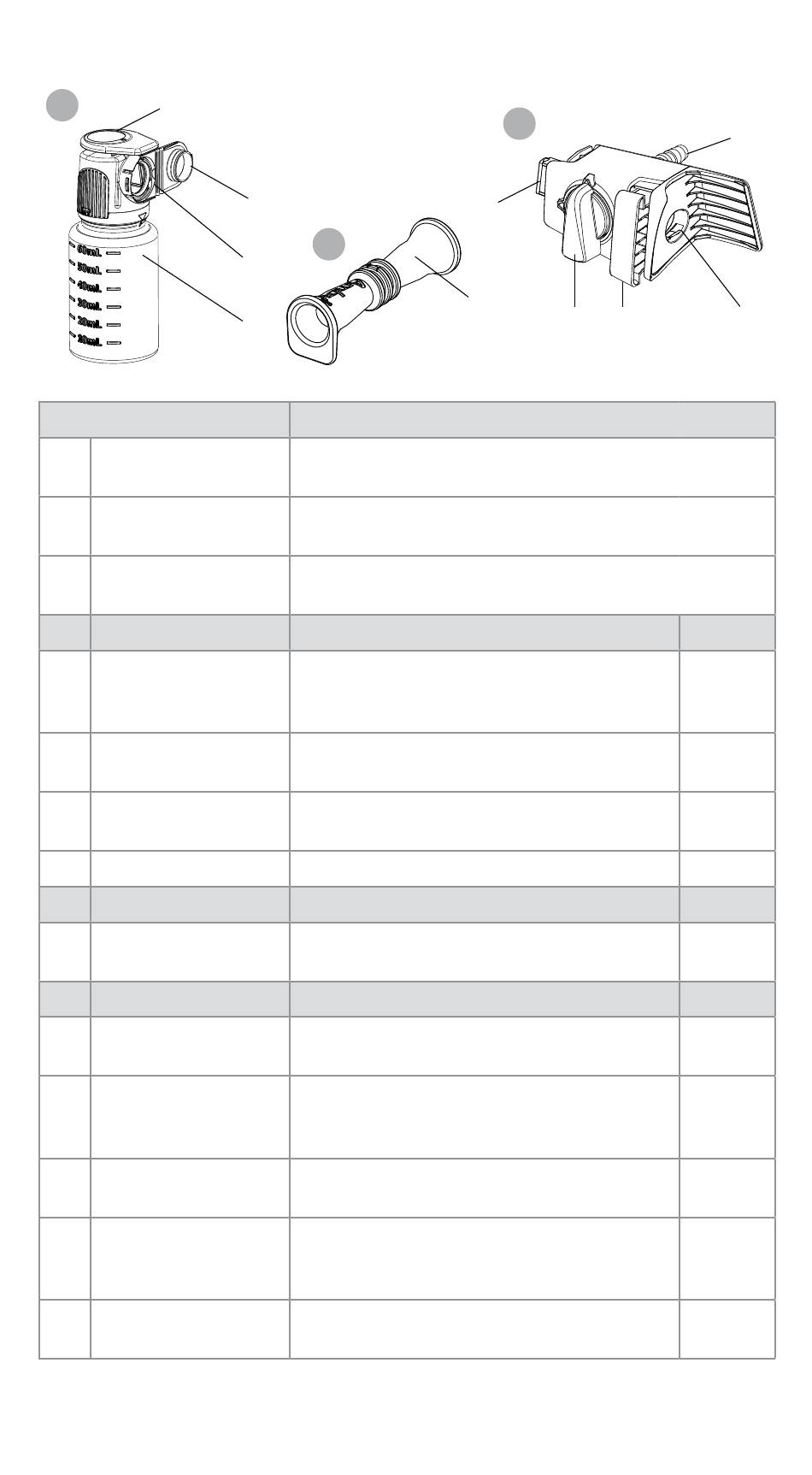

2.3. Éléments du système BronchoSampler 60
A
1
A Flacon collecteur
B Adaptateur pour
aspiration
C Interface de recueil
N° Élément A
1 Couvercle rabattable
2 Couvercle du flacon
collecteur
3 Interface de
raccordement
4 Flacon collecteur
N° Élément B
5 Adaptateur pour
aspiration
N° Élément C
6 Raccord d'aspiration
7 Interface de
raccordement de
l'aScope™ 5 Broncho
8 Verrou de raccord
9 Interrupteur de débit
10 Interface de
raccordement
48
2
B
3
4
Fonction
Se raccorde à l'interface de recueil et contient
l'échantillon collecté.
Pour le raccordement entre le raccord d'aspiration et une
tubulure d'aspiration avec interface mâle.
Se raccorde à l'aScope™ 5 Broncho et crée un circuit fermé
pour le prélèvement.
Fonctions
Mécanisme de verrouillage encliquetable pour
le flacon collecteur. Appuyer pour libérer le
mécanisme de verrouillage.
Pour la fermeture du flacon et la protection
de l'échantillon.
Raccordement de l'interface de recueil et du
flacon collecteur.
Pour le stockage de l'échantillon.
Fonctions
Raccordement entre le raccord d'aspiration et
une tubulure d'aspiration avec interface mâle.
Fonctions
Pour le branchement d'une tubulure
d'aspiration.
Pour l'introduction du raccord d'aspiration de
l'aScope™ 5 Broncho, en vue d'un
raccordement.
Verrouille l'interface de recueil sur
l'aScope™ 5 Broncho.
Détermine le sens du débit d'aspiration.
Basculer entre le mode d'échantillonnage et le
mode d'aspiration.
Raccordement de l'interface de recueil et du
flacon collecteur.
C
10
5
9
8
6
7
Matériau
PP
PP
Silicone
PP
SBC
Matériau
TPE
Matériau
PP
MABS
TPE
POM
POM
MABS
Silicone
