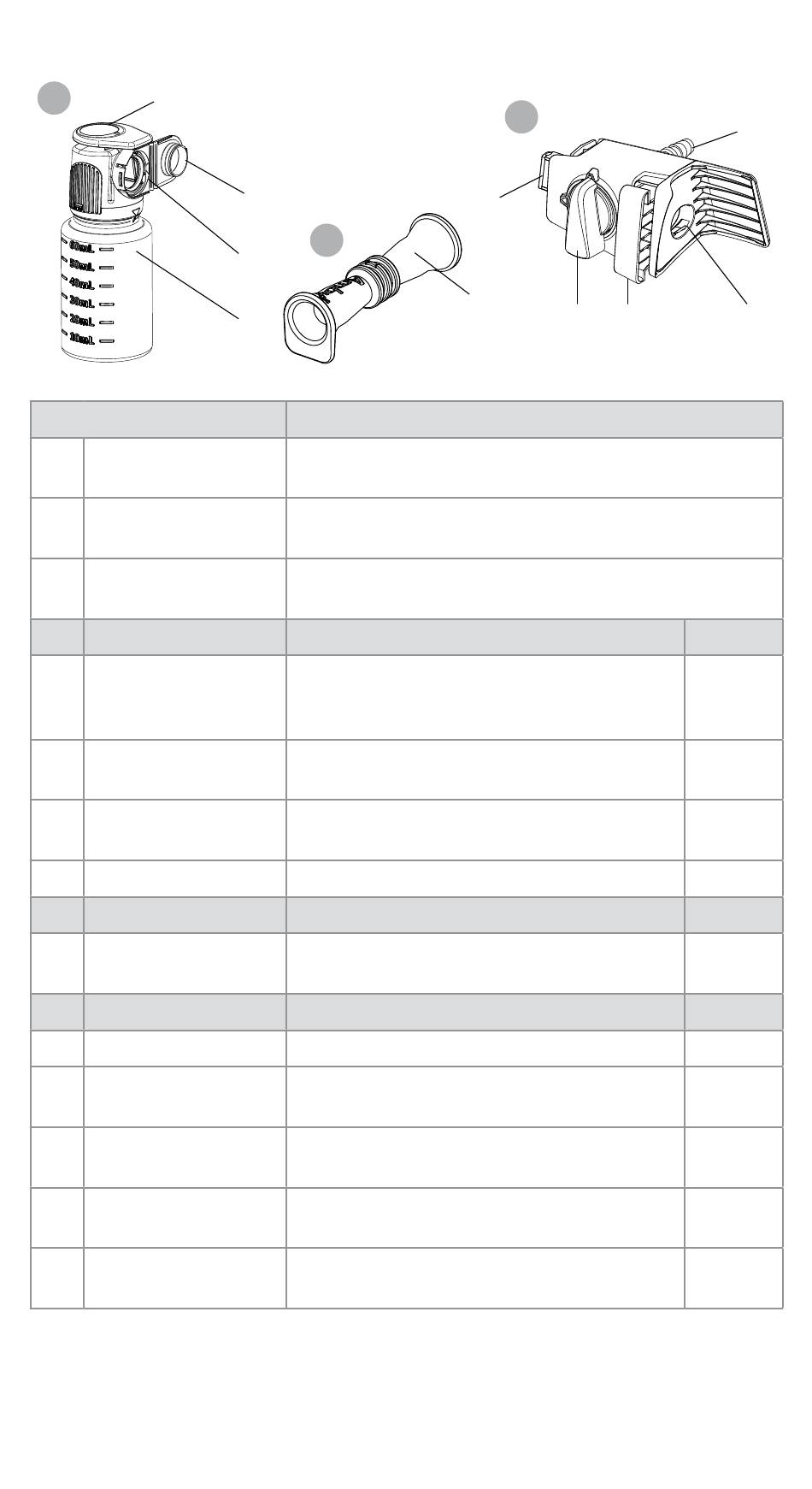

2.3. Součásti systému BronchoSampler 60
A
1
A Nádoba na vzorky
B Odsávací adaptér
C Vzorkovací můstek
Č. Položka A
1 Odklápěcí horní část
2 Víčko nádoby na
vzorky
3 Připojovací rozhraní
4 Nádoba na vzorky
Č. Položka B
5 Odsávací adaptér
Č. Položka C
6 Odsávací konektor
7 Připojovací rozhraní
aScope™ 5 Broncho
8 Zámek můstku
9 Průtokový spínač
10 Připojovací rozhraní
12
2
B
3
4
Funkce
Připojuje se ke vzorkovacímu můstku a slouží k uložení
odebraných vzorků.
Připojuje se mezi odsávací konektor a sací trubici se
spojkou typu samec.
Připojuje se k endoskopu aScope™ 5 Broncho a vytváří
uzavřenou smyčku pro odběr vzorků.
Funkce
Slouží jako zaklapávací uzamykací
mechanizmus nádoby na vzorky. Stisknutím se
uzamykací mechanizmus uvolní.
Slouží k uzavření nádoby a chrání
odebrané vzorky.
Slouží k připojení vzorkovacího můstku
a nádoby na vzorky.
Slouží k uložení vzorků.
Funkce
Připojuje se mezi odsávací konektor a sací
trubici se spojkou typu samec.
Funkce
Umožňuje připojení sací trubice.
Slouží k připojení odsávacího konektoru
endoskopu aScope™ 5 Broncho.
Slouží k uzamčení připojení vzorkovacího
můstku k endoskopu aScope™ 5 Broncho.
Slouží k nastavení směru sání. Přepíná mezi
režimem sání a odběru vzorků.
Slouží k připojení vzorkovacího můstku a
nádoby na vzorky.
C
10
5
9
8
6
7
Materiál
PP
PP
Silikon
PP
SBC
Materiál
TPE
Materiál
PP
MABS
TPE
POM
POM
MABS
Silikon
