8.7 Antrieb ausrichten
Bei Ventilen mit VA-Membransockel kann der Antrieb zum Ventilgehäuse um 360 ° stufenlos
gedreht werden.
→ Antrieb mit Hilfe eines Hakenschlüssels drehen. Antrieb nur so weit wie nötig drehen (max. 360 °).
Empfohlene
Hakenschlüssel (A)
nach DIN 1810.
Antriebsgröße:
ø 50 = A 52 - 55,
ø 70 - 130 = A 68 - 75

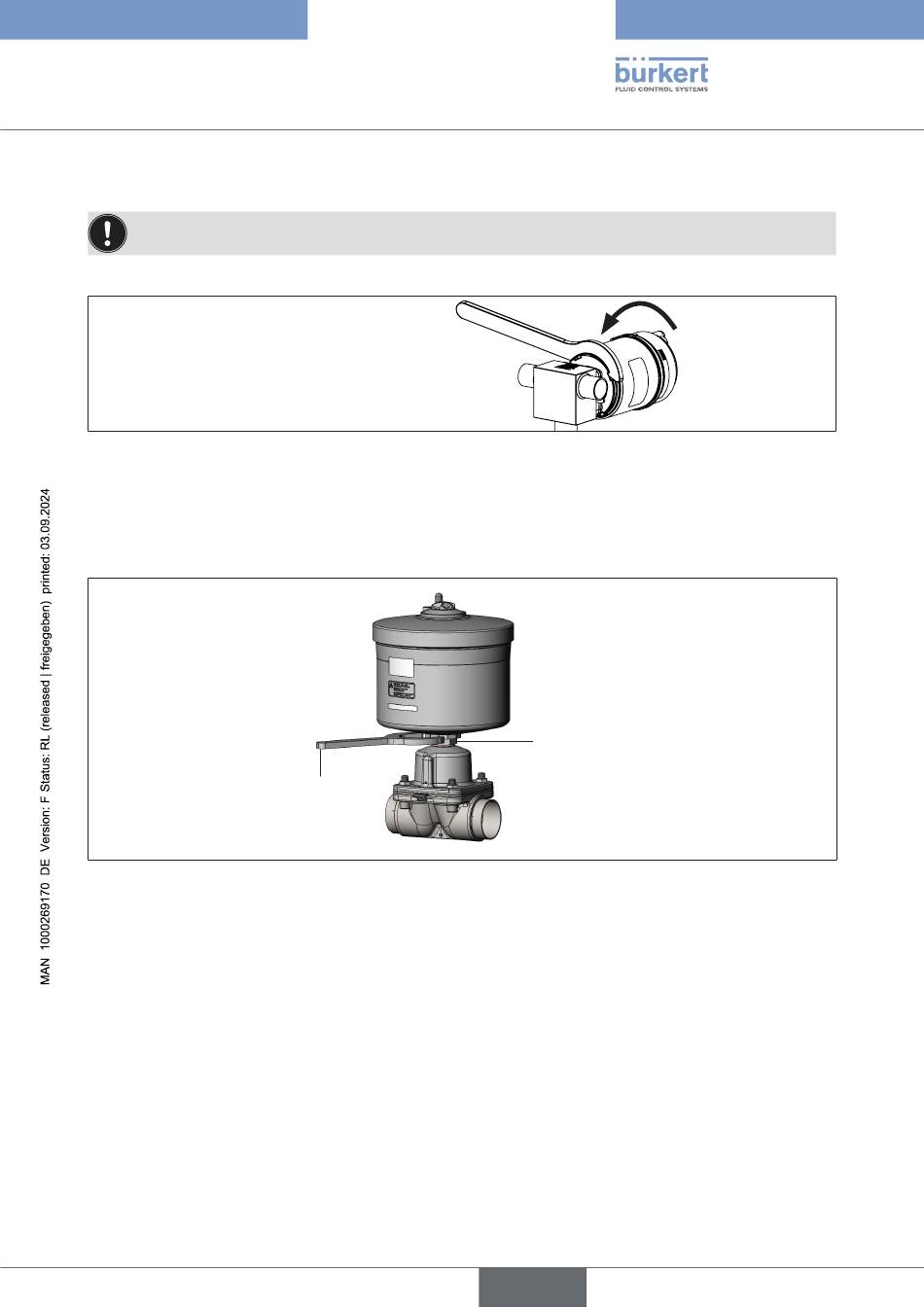

Abb. 43: Antrieb ausrichten
Bei Antriebsgröße 225:
→ Gabelschlüssel SW41 am Sechskant des Antriebsbodens ansetzen.
→ Antrieb in die gewünschte Position bringen.
Abb. 44: Antrieb ausrichten bei Antriebsgröße 225
Gabelschlüssel
Sechskant des
Antriebsbodens
