Typ 2103, 2104, 2105
Montage
8.6 Antrieb montieren (Schweiß- oder Klebegehäuse)
WARNUNG
Bei Antriebsgröße 225: Quetschgefahr beim Betätigen des Antriebs bei nicht korrekter Lage des
Druckstücks.
Das Betätigen des Antriebs bei nicht korrekter Lage des Druckstücks kann zu Verletzungen und Beschädi-
gungen des Geräts führen.
▶ Auf die korrekte Lage des Druckstücks achten.

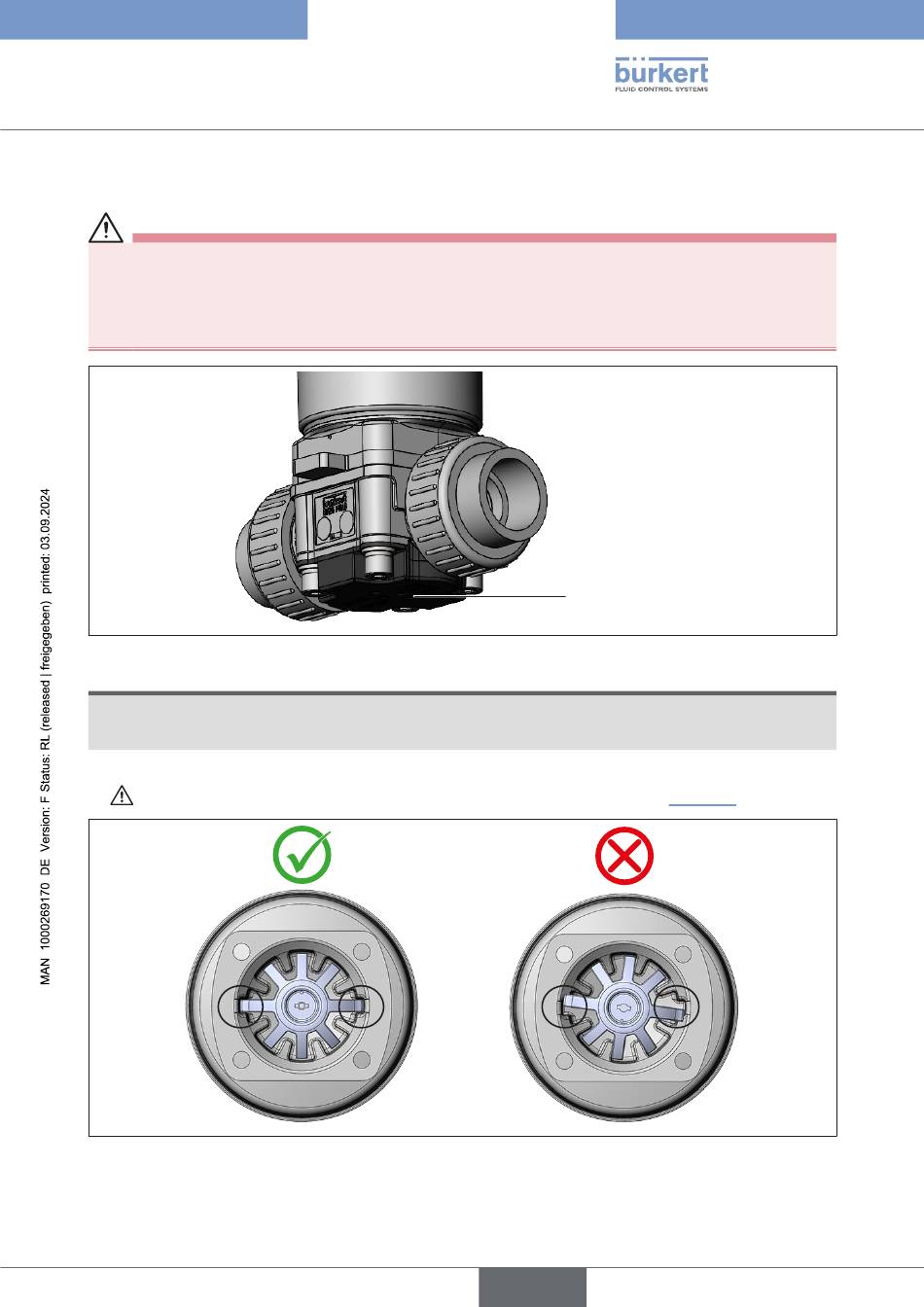

Abb. 40: Gehäuseverstärkung bei PP-Varianten (DN15, DN20, DN25)
HINWEIS
Beschädigung der Membran bzw. der Sitzkontur vermeiden.
▶ Antrieb mit vormontierter Membran muss bei der Montage auf das Ventilgehäuse in geöffneter Stellung
sein.
Montage für Antrieb mit Steuerfunktion A:
→ Bei Antriebsgröße 225: Auf die korrekte Lage des Druckstücks achten (siehe „Abb. 41").
Abb. 41: Korrekte und nicht korrekte Lage des Druckstücks
→ Steuerluftanschluss 1 des Antriebs mit Druckluft (5,5 bar) beaufschlagen: Ventil öffnet.
Gehäuseverstärkung
