bürkert 2103 Bedienungsanleitung

bürkert 2103 Bedienungsanleitung

Pneumatisch betätigtes membranventil
Vorschau ausblenden Andere Handbücher für 2103:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Typ 2103, 2104, 2105
Pneumatisch betätigtes Membranventil
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für bürkert 2103

Inhaltszusammenfassung für bürkert 2103

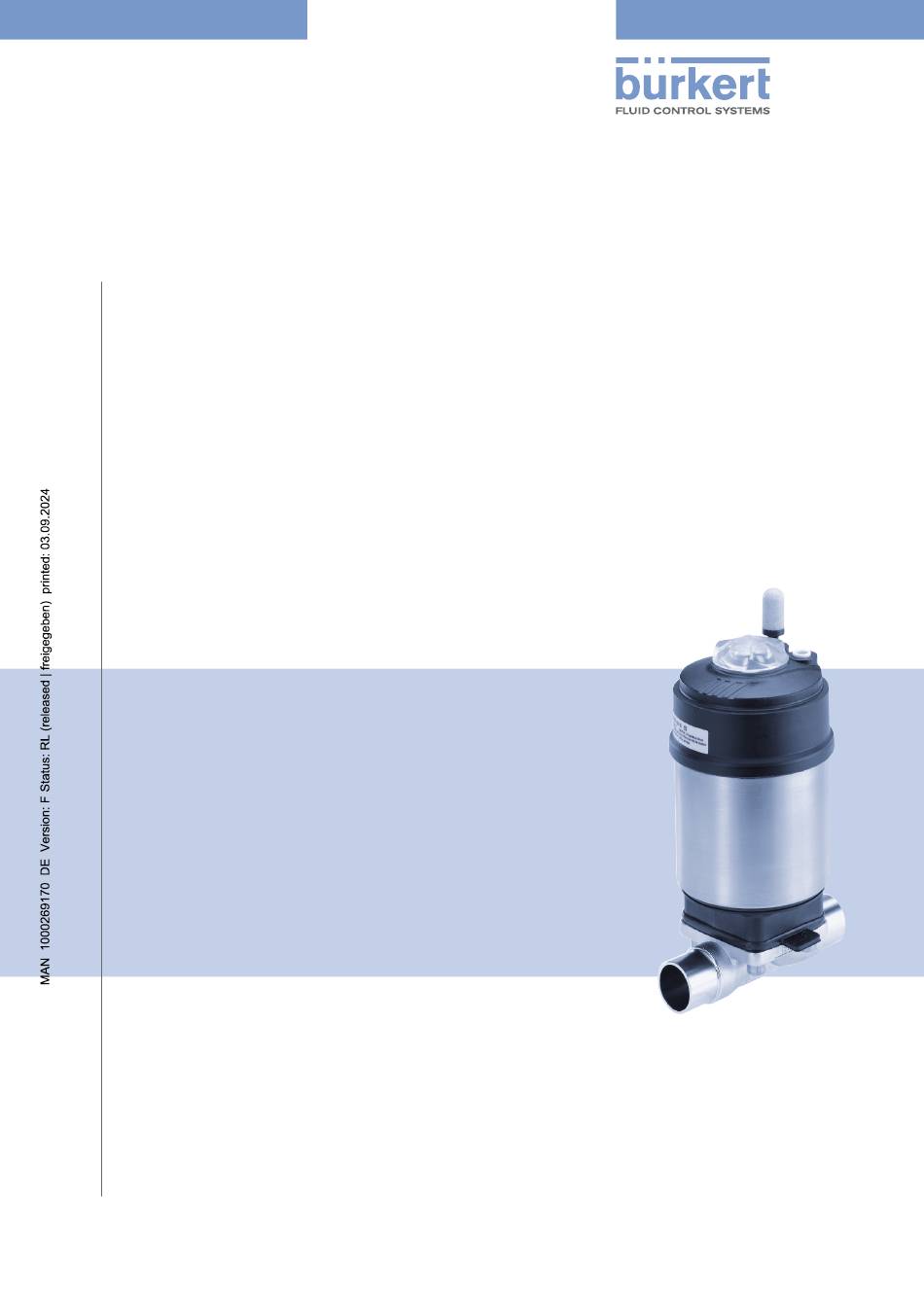

  • Seite 1 Typ 2103, 2104, 2105 Pneumatisch betätigtes Membranventil Bedienungsanleitung...
  • Seite 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2008 – 2024 Operating Instructions 2408/12_DEde_00805642 / Original DE...

  • Seite 3: Inhaltsverzeichnis

    Typ 2103, 2104, 2105 nhalt DIE BEDIENUNGSANLEITUNG ......................6 Darstellungsmittel ........................6 1.2 Begriffsdefinition Gerät ........................6 BESTIMMUNGSGEMÄSSER GEBRAUCH ....................7 GRUNDLEGENDE SICHERHEITSHINWEISE ..................8 ALLGEMEINE HINWEISE ........................10 4.1 Kontaktadressen ........................10 4.2 Gewährleistung ..........................10 4.3 Informationen im Internet ......................10 PRODUKTBESCHREIBUNG ........................11 5.1 Allgemeine Beschreibung ......................11 5.1.1 Eigenschaften ........................11 Varianten .............................11 5.2.1 Antriebsgrößen ......................11...
  • Seite 4 Typ 2103, 2104, 2105 TECHNISCHE DATEN ...........................18 7.1 Normen und Richtlinien ......................18 7.2 Typschild ............................18 7.3 Beschriftung der Ventilgehäuse aus Schmiedestahl ..............19 7.4 Beschriftung der Rohrumformgehäuse (VP) ................19 7.5 Beschriftung auf dem Ventilgehäuse aus Guss ................20 7.6 Betriebsbedingungen ........................21 7.6.1 Temperaturbereich ......................21 7.6.2 Druckbereiche 2/2-Wege-Ventil ..................22 7.6.3 Druckbereiche 2/3-Wege-Ventil ..................30 7.7 Allgemeine technische Daten ....................31 MONTAGE .............................32 8.1 Hinweise zum Einbau .........................32...
  • Seite 5 Typ 2103, 2104, 2105 10.1 Wartung ............................42 10.1.1 Antrieb ..........................42 10.1.2 Verschleißteile des Membranventils ................42 10.1.3 Kontrollintervalle ......................43 10.1.4 Sichtkontrolle .........................43 10.1.5 Lebensdauer der Membran ...................43 10.1.6 Reinigung ........................43 WECHSEL DER MEMBRAN .........................44 11.1.1 Wechsel der Membran bei Steuerfunktion A ..............44 11.1.2 Wechsel der Membran bei Steuerfunktion B und I ............45 11.1.3 Wechsel zwischen PTFE- und EPDM-Membran ............47 STÖRUNGEN ............................48 ERSATZTEILE ............................49...

  • Seite 6: Die Bedienungsanleitung

    Markiert eine Anweisung zur Vermeidung einer Gefahr. Markiert einen Arbeitsschritt, den Sie ausführen müssen. Begriffsdefinition Gerät In dieser Anleitung bezeichnet der Begriff „Gerät“ folgende Gerätetypen: 2103, 2104, 2105. • Ex-Bereich: steht für explosionsgefährdeten Bereich • Ex-Zulassung: steht für die Zulassung im explosionsgefährdeten Bereich...

  • Seite 7: Bestimmungsgemässer Gebrauch

    BESTIMMUNGSGEMÄSSER GEBRAUCH Bei nicht bestimmungsgemäßem Einsatz des Geräts können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. ▶ Membranventile des Typs 2103, 2104 und 2105 sind für die Steuerung des Durchflusses von flüssigen und gasförmigen Medien konzipiert. ▶ Im explosionsgefährdeten Bereich nur Geräte einsetzen, die für diesen Bereich zugelassen sind. Diese Geräte sind durch ein separates Ex-Typschild gekennzeichnet. Für den Einsatz die Angaben auf dem separaten Ex-Typschild und die Ex-Zusatzanleitung oder die separate Ex-Bedienungsanleitung beachten.

  • Seite 8: Grundlegende Sicherheitshinweise

    Typ 2103, 2104, 2105 Grundlegende Sicherheitshinweise GRUNDLEGENDE SICHERHEITSHINWEISE Diese Sicherheitshinweise berücksichtigen keine bei Montage, Betrieb und Wartung auftretenden, Zufälle und Ereignisse. Der Betreiber ist dafür verantwortlich, dass die ortsbezogenen Sicherheitsbestimmungen, auch in Bezug auf das Personal, eingehalten werden. Verletzungsgefahr durch hohen Druck und Mediumsaustritt. ▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften oder entleeren.
  • Seite 9 Typ 2103, 2104, 2105 Grundlegende Sicherheitshinweise Zum Schutz vor Verletzungen beachten: ▶ Gerät oder Anlage vor ungewolltem Einschalten sichern. ▶ Nur geschultes Fachpersonal darf Installationsarbeiten und Instandhaltungsarbeiten ausführen. ▶ Installationsarbeiten und Instandhaltungsarbeiten nur mit geeignetem Werkzeug ausführen. ▶ Nach Unterbrechung des Prozesses einen kontrollierten Wiederanlauf sicherstellen. Reihenfolge beach- ten: 1.

  • Seite 10: Allgemeine Hinweise

    Typ 2103, 2104, 2105 Allgemeine Hinweise ALLGEMEINE HINWEISE Kontaktadressen Deutschland Bürkert Fluid Control Systems Sales Center Christian-Bürkert-Str. 13-17 D-74653 Ingelfingen Tel. + 49 (0) 7940 - 10-91 111 Fax + 49 (0) 7940 - 10-91 448 E-mail: info@burkert.com International Die Kontaktadressen finden Sie auf den letzten Seiten des gedruckten Quickstart.

  • Seite 11: Produktbeschreibung

    PRODUKTBESCHREIBUNG Allgemeine Beschreibung Das Membranventil Typ 2103, 2104 oder 2105 ist geeignet für flüssige Medien. Es steuert mittels neutraler Gase oder Luft (Steuermedien) den Durchfluss von verschmutzten, aggressiven, abrasiven, hochreinen oder sterilen Medien, auch Medien mit hoher Viskosität sind einsetzbar (Durchflussmedien).

  • Seite 12: Vorgesehener Einsatzbereich

    Typ 2103, 2104, 2105 Produktbeschreibung Vorgesehener Einsatzbereich Das Membranventil Typ 2103, 2104 oder 2105 ist für die Steuerung von verschmutzten, aggressiven, abra- siven, hochreinen oder sterilen Medien konzipiert. Es dürfen nur Medien gesteuert werden, die die Gehäuse und Dichtwerkstoffe nicht angreifen.

  • Seite 13: Aufbau Und Funktion

    Zweiter Steuerluftanschluss für SFI und Entlüftungsanschluss für SFA und SFB Antriebsdeckel Antriebsgehäuse Membransockel Leitungsanschluss Membran Ventilgehäuse Abb. 1: Aufbau und Beschreibung, 2/2-Wege-Ventil Typ 2103 6.1.2 2/3-Wege-Ventil Typ 2103 Klarsichthaube Einstellung der Mittelstellung Steuerluftanschluss für Steuerfunktion A - Mittelstellung Antriebsdeckel Steuerluftanschluss für Steuerfunktion A...

  • Seite 14: T-Ventil Typ 2104

    Typ 2103, 2104, 2105 Aufbau und Funktion 6.1.3 T-Ventil Typ 2104 Zweiter Steuerluftanschluss für SFI und Entlüftungsanschluss für SFA und SFB Steuerluftanschluss für Steuerfunktion (SF) A, B, I Klarsichthaube mit Stellungsanzeige Antriebsdeckel Antriebsgehäuse Membran VA-Membransockel T-Ventilgehäuse Leitungsanschluss Abb. 3: Aufbau und Beschreibung Typ 2104 6.1.4...

  • Seite 15: Membranventil Mit Va-Antrieb 225

    Typ 2103, 2104, 2105 Aufbau und Funktion 6.1.5 Membranventil mit VA-Antrieb 225 Entlüftungsanschluss für SFA und SFB Steuerluftanschluss für Steuerfunktion (SF) A, B Klarsichthaube mit Stellungsanzeige Antriebsdeckel Antriebsgehäuse VA-Membransockel Membran Ventilgehäuse Leitungsanschluss Abb. 5: Membranventil mit VA-Antrieb 225 Funktion 6.2.1 Steuerfunktion (SF) 2/2-Wege-Ventil Federkraft (SFA) oder pneumatischer Steuerdruck (SFB und SFI) erzeugen die Schließkraft des Membrandruck-...

  • Seite 16: Steuerfunktion (Sf) 2/3-Wege-Ventil

    Typ 2103, 2104, 2105 Aufbau und Funktion 6.2.2 Steuerfunktion (SF) 2/3-Wege-Ventil Das 3-Stellungsmembranventil Typ 2103 ist nur in Steuerfunktion A (SFA) erhältlich. Steuerfunktion A (SFA) In Ruhestellung durch Federkraft geschlossen Eine Spindel, die mit dem Antriebskolben verbunden ist, überträgt die Kraft auf das Druckstück, welches die Membran gegen den Steg im Ventilgehäuse drückt.
  • Seite 17 Typ 2103, 2104, 2105 Aufbau und Funktion Antriebsgröße 70 und 90: Schlüsselweite 17. → Über die Mutter (Pos. 3) die Mittelstellung justieren. → Kontermutter (Pos. 2) wieder festziehen: Antriebsgröße 50 max. 20 Antriebsgröße 70 max. 30 Antriebsgröße 90 max. 45 →...

  • Seite 18: Technische Daten

    ▶ Werte für Druckbereich auf dem Typschild einhalten. Beispiel: Dichtwerkstoff Gehäusewerkstoff Nennweite Zulässiger Mediumsdruck (Membrangröße / Antriebsgröße) Zulässiger Steuerdruck Steuerfunktion CE-Kennzeichnung 2103 A 20M PTFE VS Pilot 4,8-10bar Tamb 0°C - +60°C Pmed 10,0bar Tmed xxx°C - +130°C Da=26,9 s=1,6 W3ZLT 00175139 Identnummer des Geräts Zulässige...

  • Seite 19: Beschriftung Der Ventilgehäuse Aus Schmiedestahl

    Typ 2103, 2104, 2105 Technische Daten Beschriftung der Ventilgehäuse aus Schmiedestahl Chargennummer XX F Firmenzeichen Fertigungsnummer / Seriennummer Werkstoff XXXXXXXX/XXX Selbstentleerungswinkel 1.4435/316L(VS) XXXX PN16/CWP150 XXXXXX Nenndruck Kundenspezifischer Text (optional) XXXXXXXXXX Anschlussnennweite und Rohrmaße Abb. 8: Beschriftung der Ventilgehäuse aus Schmiedestahl Beschriftung der Rohrumformgehäuse (VP)

  • Seite 20: Beschriftung Auf Dem Ventilgehäuse Aus Guss

    Typ 2103, 2104, 2105 Technische Daten Beschriftung auf dem Ventilgehäuse aus Guss Firmenzeichen Nennweite und Rohrmaße Chargennummer Nenndruck Werkstoff Nennweite Membrangröße Abb. 10: Beschriftung auf dem Ventilgehäuse aus Guss deutsch...

  • Seite 21: Betriebsbedingungen

    Typ 2103, 2104, 2105 Technische Daten Betriebsbedingungen 7.6.1 Temperaturbereich Zulässige Umgebungstemperatur für Antriebe Antriebsgröße [mm] Antriebswerkstoff Umgebungstemperatur ø 50 -10...+60 °C ø 70 ø 90 -10...+100 °C ø 130 ø 225 Edelstahl -10...+100 °C Tabelle 2: Zulässige Umgebungstemperatur für Antriebe Bei Verwendung eines Vorsteuerventils / Ansteuerung dessen Temperaturbereich beachten.

  • Seite 22: Druckbereiche 2/2-Wege-Ventil

    Typ 2103, 2104, 2105 Technische Daten 7.6.2 Druckbereiche 2/2-Wege-Ventil Für den sicheren Betrieb den zulässigen Steuerdruck laut Typschild beachten. Steuerdruck für Ventile mit pneumatischem Stellungsregler Antriebsgröße [mm] Steuerdruck ø 50 ø 70 5,5...7,0 bar ø 90 ø 130 ø 225, SFA 5,5...7,0 bar ø 225 SFB 3,0...5,0 bar...
  • Seite 23 Die Werte sind gültig für Ventilgehäuse aus • Kunststoff • Edelstahl: Blockmaterial, geschmiedet oder gegossen und Rohrumformgehäuse Bei Einsatz des Typs 2103, 2104 oder 2105 als Regelventil gibt es abweichende Druckverhältnisse. Diese sind in den nachfolgenden Diagrammen dargestellt. Steuerfunktion B / Elastomer-Membran ø 50 EPDM Steuerdruck [bar] Abb.
  • Seite 24 Typ 2103, 2104, 2105 Technische Daten ø 70 EPDM Steuerdruck [bar] Abb. 13: Druckdiagramm, Antrieb ø 70 mm, Steuerfunktion B, Elastomer-Membran Diagramm für Regelventil ø 70 EPDM / Regelventil Steuerdruck [bar] Abb. 14: Druckdiagramm für Regelventil, Antrieb ø 70 mm, Steuerfunktion B, Elastomer-Membran ø 90 EPDM Steuerdruck [bar] Abb.
  • Seite 25 Typ 2103, 2104, 2105 Technische Daten ø 130 EPDM Steuerdruck [bar] Abb. 17: Druckdiagramm, Antrieb ø 130 mm, Steuerfunktion B, Elastomer-Membran Diagramm für Regelventil ø 130 EPDM / Regelventil DN50 Steuerdruck [bar] Abb. 18: Druckdiagramm für Regelventil, Antrieb ø 130 mm, Steuerfunktion B, Elastomer-Membran ø 225 EPDM DN65...
  • Seite 26 Typ 2103, 2104, 2105 Technische Daten Steuerfunktion B / PTFE-Elastomer-Membran ø 50 PTFE Steuerdruck [bar] Abb. 20: Druckdiagramm, Antrieb ø 50 mm, Steuerfunktion B, PTFE-Elastomer-Membran ø 70 PTFE Steuerdruck [bar] Abb. 21: Druckdiagramm, Antrieb ø 70 mm, Steuerfunktion B, PTFE-Elastomer-Membran Diagramm für Regelventil ø 70 PTFE / Regelventil Steuerdruck [bar] Abb. 22: Druckdiagramm für Regelventil, Antrieb ø 70 mm, Steuerfunktion B, PTFE-Elastomer-Membran ø...
  • Seite 27 Typ 2103, 2104, 2105 Technische Daten Diagramm für Regelventil ø 90 PTFE / Regelventil Steuerdruck [bar] Abb. 24: Druckdiagramm für Regelventil, Antrieb ø 90 mm, Steuerfunktion B, PTFE-Elastomer-Membran ø 130 PTFE Steuerdruck [bar] Abb. 25: Druckdiagramm, Antrieb ø 130 mm, Steuerfunktion B, PTFE-Elastomer-Membran Diagramm für Regelventil ø 130 PTFE / Regelventil...
  • Seite 28 Typ 2103, 2104, 2105 Technische Daten ø 225 PTFE DN65 DN80 DN100 Steuerdruck [bar] Abb. 27: Druckdiagramm, Antrieb ø 225 mm, Steuerfunktion B, PTFE-Elastomer-Membran Steuerfunktion I / Elastomer-Membran ø 50 EPDM Steuerdruck [bar] Abb. 28: Druckdiagramm, Antrieb ø 50 mm, Steuerfunktion I, Elastomer-Membran ø 70 EPDM Steuerdruck [bar] Abb. 29: Druckdiagramm, Antrieb ø 70 mm, Steuerfunktion I, Elastomer-Membran ø...
  • Seite 29 Typ 2103, 2104, 2105 Technische Daten ø 130 EPDM Steuerdruck [bar] Abb. 31: Druckdiagramm, Antrieb ø 130 mm, Steuerfunktion I, Elastomer-Membran Steuerfunktion I / PTFE-Elastomer-Membran ø 50 PTFE Steuerdruck [bar] Abb. 32: Druckdiagramm, Antrieb ø 50 mm, Steuerfunktion I, PTFE-Elastomer-Membran ø 70 PTFE Steuerdruck [bar] Abb. 33: Druckdiagramm, Antrieb ø 70 mm, Steuerfunktion I, PTFE-Elastomer-Membran ø...

  • Seite 30: Druckbereiche 2/3-Wege-Ventil

    Typ 2103, 2104, 2105 Technische Daten ø 130 PTFE Steuerdruck [bar] Abb. 35: Druckdiagramm, Antrieb ø 130 mm, Steuerfunktion I, PTFE-Elastomer-Membran 7.6.3 Druckbereiche 2/3-Wege-Ventil Für den sicheren Betrieb den zulässigen Steuerdruck laut Typschild beachten. Maximaler Steuerdruck Antriebsgröße [mm] Antriebswerkstoff Maximaler Steuerdruck ø 50 ø 70 7 bar ø...

  • Seite 31: Allgemeine Technische Daten

    Typ 2103, 2104, 2105 Technische Daten Mediumsdruck bei Steuerfunktion A Die Werte sind gültig für Ventilgehäuse aus: • Kunststoff • Edelstahl, Blockmaterial, geschmiedet oder gegossen und Rohrumformgehäuse Max. dichtgehaltener Mediumsdruck [bar] Druck einseitig anstehend Druck beidseitig anstehend Antriebsgröße Membrangröße [mm] EPDM/FKM PTFE EPDM/FKM PTFE ø 50 ø 50 ø 70 ø...

  • Seite 32: Montage

    Typ 2103, 2104, 2105 Montage MONTAGE WARNUNG Verletzungsgefahr bei unsachgemäßer Montage. ▶ Montage darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen. ▶ Anlage vor unbeabsichtigtem Betätigen sichern. ▶ Nach der Montage einen kontrollierten Wiederanlauf gewährleisten. Bei Steuerfunktion I: Gefahr bei Ausfall des Steuerdrucks. Bei Ausfall des Steuerdrucks bleibt das Ventil in einer undefinierten Position stehen.

  • Seite 33: Einbaulage T-Ventilgehäuse Typ 2104

    Typ 2103, 2104, 2105 Montage • Neigungswinkel der Rohrleitung: Der Neigungswinkel obliegt dem Installateur und Betreiber und sollte dem Neigungswinkel der Rohrleitung entsprechen. Für die Rohrleitung empfehlen wir die Neigungswinkel entsprechend der gültigen ASME BPE. • Selbstentleerungswinkel für Ventilgehäuse: Der Selbstentleerungswinkel (α) ist abhängig von der Größe des Ventilgehäuses (Membrangröße) sowie dem Innendurchmesser des Leitungsanschlusses (DN).

  • Seite 34: Einbaulage Bodenablassgehäuse Typ 2105

    Typ 2103, 2104, 2105 Montage 8.2.3 Einbaulage Bodenablassgehäuse Typ 2105 Einbaulage: vorzugsweise Antrieb nach unten. Abb. 38: Einbaulage des Typs 2105 Vor dem Einbau HINWEIS Beschädigung der Membran bzw. des Antriebs. ▶ Bei Geräten mit Schweiß- oder Klebegehäuse müssen vor dem Einschweißen oder Verkleben des Ventil- gehäuses Antrieb und Membran demontiert werden.

  • Seite 35: Ventilgehäuse Montieren

    Typ 2103, 2104, 2105 Montage HINWEIS Beschädigung der Membran bzw. der Sitzkontur vermeiden. ▶ Ventil muss bei Demontage des Antriebs geöffnet sein. → Bei Steuerfunktion A den Steuerluftanschluss 1 mit Druckluft beaufschlagen: Ventil öffnet. Die Werte für Mindestdruck entnehmen Sie aus der „Tabelle 7“, Spalte 0 bar Medium.
  • Seite 36 Typ 2103, 2104, 2105 Montage GEFAHR Verletzungsgefahr durch hohen Druck. ▶ Vor Arbeiten an der Anlage den Druck abschalten und Leitungen entlüften oder entleeren. Beachten Sie für Informationen über Behälter und Anweisungen zum Schweißen die Norm ASME VIII Division I. Prüfen Sie die auf dem mitgelieferten Hersteller-Zertifikat 3.1 angegebene Chargen-Nummer, bevor Sie mit dem Schweißen beginnen.

  • Seite 37: Antrieb Montieren (Schweiß- Oder Klebegehäuse)

    Typ 2103, 2104, 2105 Montage Antrieb montieren (Schweiß- oder Klebegehäuse) WARNUNG Bei Antriebsgröße 225: Quetschgefahr beim Betätigen des Antriebs bei nicht korrekter Lage des Druckstücks. Das Betätigen des Antriebs bei nicht korrekter Lage des Druckstücks kann zu Verletzungen und Beschädi- gungen des Geräts führen. ▶ Auf die korrekte Lage des Druckstücks achten.
  • Seite 38 Typ 2103, 2104, 2105 Montage → Antrieb mit Membran auf das Ventilgehäuse setzen. Bei PP-Varianten (DN15, DN20, DN25) ist die vorgesehene Gehäuseverstärkung (siehe „Bild 29“) zwingend erforderlich. → Gehäuseschrauben über Kreuz leicht anziehen, bis die Membran zwischen Ventilgehäuse und Antrieb anliegt. Schrauben noch nicht festziehen.

  • Seite 39: Antrieb Ausrichten

    Typ 2103, 2104, 2105 Montage Antrieb ausrichten Bei Ventilen mit VA-Membransockel kann der Antrieb zum Ventilgehäuse um 360 ° stufenlos gedreht werden. → Antrieb mit Hilfe eines Hakenschlüssels drehen. Antrieb nur so weit wie nötig drehen (max. 360 °). Empfohlene Hakenschlüssel (A)

  • Seite 40: Pneumatischer Anschluss

    Typ 2103, 2104, 2105 Montage Pneumatischer Anschluss WARNUNG Verletzungsgefahr durch Anschluss ungeeigneter Schläuche. ▶ Nur Schläuche verwenden, die dem Druck und der Temperatur des Mediums standhalten. ▶ Technische Daten des Schlauchherstellers beachten. Bei Steuerfunktion I: Gefahr bei Ausfall des Steuerdrucks. Bei Ausfall des Steuerdrucks bleibt das Ventil in einer undefinierten Position stehen.

  • Seite 41: Demontage

    → Pneumatischen Anschluss lösen. → Gerät demontieren. ELEKTRISCHE ANSTEUERUNG Das Membranventil Typ 2103, 2104 und 2105 ist mit folgenden Ansteuerungen kombinierbar: • Typ 8690 Pneumatische Ansteuerung (Antriebsgröße Ø 70 - Ø 225) • Typ 8697 Pneumatische Ansteuerung (Antriebsgröße Ø 50) •...

  • Seite 42: Wartung

    Typ 2103, 2104, 2105 Wartung WARTUNG GEFAHR Verletzungsgefahr durch hohen Druck und Mediumsaustritt. ▶ Vor Arbeiten an Gerät oder Anlage den Druck abschalten. Leitungen entlüften oder entleeren. Verletzungsgefahr durch Stromschlag. ▶ Vor Arbeiten an Gerät oder Anlage die Spannung abschalten. Vor Wiedereinschalten sichern. ▶ Geltende Unfallverhütungsbestimmungen und Sicherheitsbestimmungen für elektrische Geräte beachten.

  • Seite 43: Kontrollintervalle

    Typ 2103, 2104, 2105 Wartung 10.1.3 Kontrollintervalle Für das Membranventil sind folgende Wartungsarbeiten erforderlich: → Nach der ersten Dampfsterilisation oder bei Bedarf Gehäuseschrauben über Kreuz nachziehen. → Nach maximal 10 Schaltspielen Membran auf Verschleiß prüfen. Schlammartige und abrasive Medien erfordern entsprechend kürzere Kontrollintervalle.

  • Seite 44: Wechsel Der Membran

    Typ 2103, 2104, 2105 Wechsel der Membran WECHSEL DER MEMBRAN GEFAHR Verletzungsgefahr durch Mediumsaustritt und Druckentladung. Der Ausbau eines Geräts, das unter Druck steht, ist wegen plötzlicher Druckentladung oder Mediumsaustritt gefährlich. ▶ Vor dem Ausbau den Druck abschalten und Leitungen entlüften. ▶ Leitungen vollständig entleeren.

  • Seite 45: Wechsel Der Membran Bei Steuerfunktion B Und I

    Typ 2103, 2104, 2105 Wechsel der Membran WARNUNG Bei Antriebsgröße 225: Quetschgefahr beim Betätigen des Antriebs bei nicht korrekter Lage des Druckstücks. Das Betätigen des Antriebs bei nicht korrekter Lage des Druckstücks kann zu Verletzungen und Beschädi- gungen des Geräts führen. ▶ Auf die korrekte Lage des Druckstücks achten. → Bei Antriebsgröße 225: Auf die korrekte Lage des Druckstücks achten (siehe „Abb. 41“).
  • Seite 46 Typ 2103, 2104, 2105 Wechsel der Membran HINWEIS Für Membran mit Gewindeanschluss: Wenn der Pin unter Spannung steht, kann die Membran beschädigt werden. ▶ Membran zunächst handfest einschrauben, danach um eine halbe Umdrehung gegen den Uhrzeigersinn zurückdrehen. → Antrieb mit Membran wieder auf das Ventilgehäuse setzen.

  • Seite 47: Wechsel Zwischen Ptfe- Und Epdm-Membran

    Typ 2103, 2104, 2105 Wechsel der Membran 11.1.3 Wechsel zwischen PTFE- und EPDM-Membran 1. Wechsel der Membran bei Membrangröße 8 → PTFE-Membran ausknöpfen und neue EPDM-Membran einknöpfen (oder umgekehrt). 2. Wechsel der Membran bei Membrangröße 15 und 20 → PTFE-Membran Bajonett lösen und neue EPDM-Membran einsetzen (oder umgekehrt). 3. Wechsel der Membran bei Membrangröße 25 bis 50 Wechsel der PTFE-Membran auf EPDM-Membran: → PTFE-Membran durch Drehen um 90° lösen.

  • Seite 48: Störungen

    Typ 2103, 2104, 2105 Störungen STÖRUNGEN Störung Ursache und Beseitigung Antrieb schaltet nicht Steueranschluss vertauscht SFA: Steuerluftanschluss 1 anschließen (2/2-Wege-Ventil) SFA: Steuerluftanschluss 1: Öffnen (2/3-Wege-Ventil) Steuerluftanschluss 2: Mittelstellung SFB: Steuerluftanschluss 1 anschließen SFI: Steuerluftanschluss 1: Öffnen Steuerluftanschluss 2: Schließen Steuerdruck zu gering, siehe Druckangabe auf dem Typschild...

  • Seite 49: Ersatzteile

    Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen an Personen und Schäden am Gerät und dessen Umgebung verursachen. ▶ Nur Originalzubehör und Originalersatzteile der Firma Bürkert verwenden. Als Ersatzteil für das Membranventil Typ 2103, 2104 und 2105 ist die Membran erhältlich. Membran Abb. 49: Ersatzteil Membran 13.1...
  • Seite 50 Typ 2103, 2104, 2105 Ersatzteile PTFE (EA*) Advanced PTFE (EU*) GYLON® kaschiert (ER*) Membran- Bestell- Werkstoffcode Bestell- Werkstoffcode Bestell- Werkstoffcode größe nummer nummer nummer 677 674 PTFE L04/L10 679 540 PTFE L05/L09 693 175 PTFE L06/L08 677 675 EPDM E02/E04 679 541 EPDM E02/E04 693 176...

  • Seite 51: Verpackung, Transport

    Typ 2103, 2104, 2105 Verpackung, Transport VERPACKUNG, TRANSPORT VORSICHT Verletzungsgefahr durch schweres Gerät. Beim Transport oder bei Montagearbeiten kann ein schweres Gerät herunterfallen und Verletzungen verursachen. ▶ Schweres Gerät ggf. nur mit Hilfe einer zweiten Person transportieren, montieren und demontieren. ▶ Geeignete Hilfsmittel verwenden.
  • Seite 52 www.burkert.com...
