bürkert 2103 Bedienungsanleitung Seite 15

Typ 2103, 2104, 2105
Aufbau und Funktion

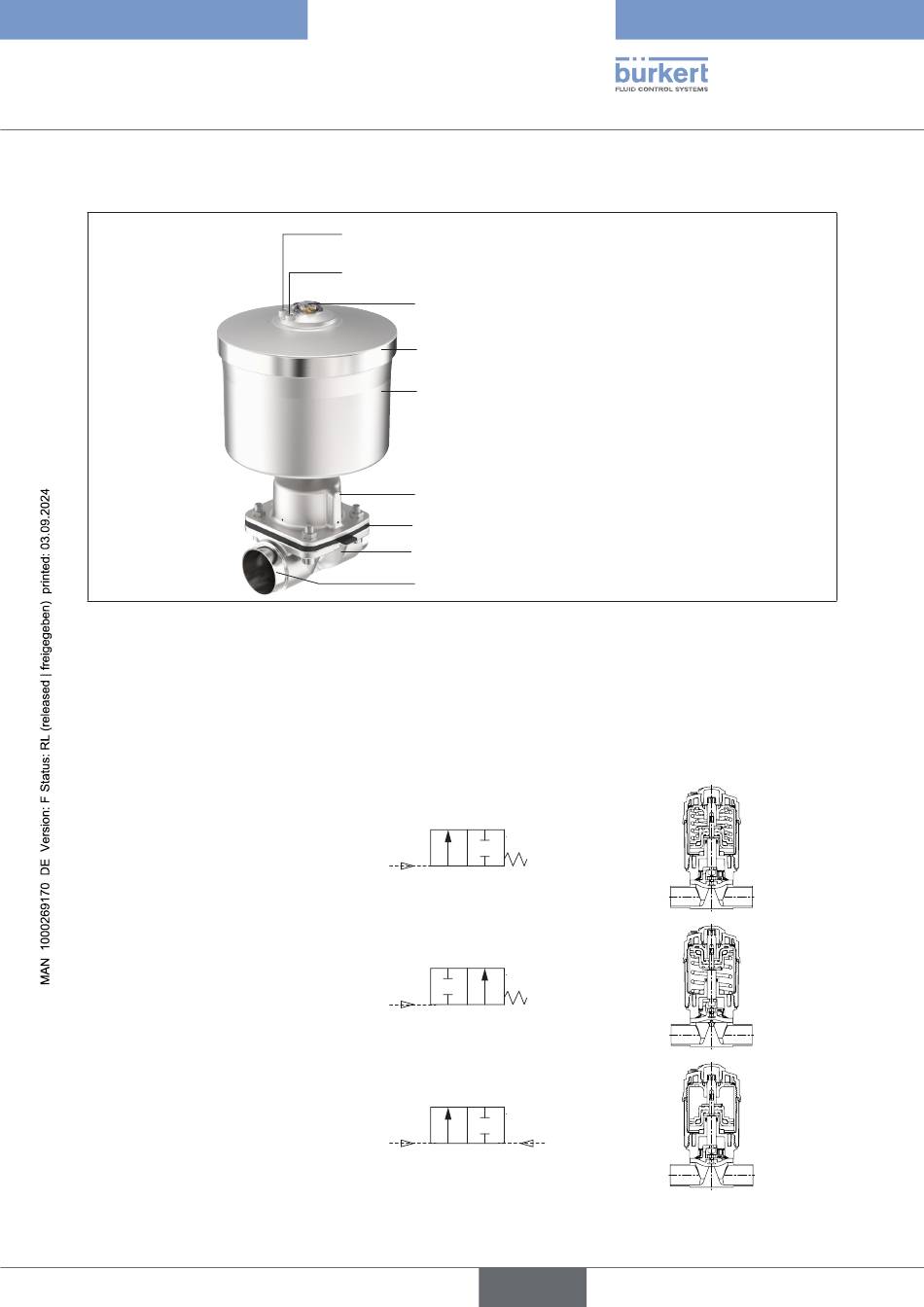

6.1.5 Membranventil mit VA-Antrieb 225
Abb. 5: Membranventil mit VA-Antrieb 225
6.2 Funktion
6.2.1 Steuerfunktion (SF) 2/2-Wege-Ventil
Federkraft (SFA) oder pneumatischer Steuerdruck (SFB und SFI) erzeugen die Schließkraft des Membrandruck-
stücks. Über eine Spindel, die mit dem Antriebskolben verbunden ist, wird die Kraft übertragen.
Steuerfunktion A (SFA)
In Ruhestellung durch Federkraft
geschlossen
Steuerfunktion B (SFB)
In Ruhestellung durch Federkraft
geöffnet
Steuerfunktion I (SFI)
Stellfunktion über wechselseitige
Druckbeaufschlagung
Entlüftungsanschluss für SFA und SFB
2
1 Steuerluftanschluss für
Steuerfunktion (SF) A, B
Klarsichthaube mit Stellungsanzeige
Antriebsdeckel
Antriebsgehäuse
VA-Membransockel
Membran
Ventilgehäuse
Leitungsanschluss
deutsch
15
