Raccordement électrique
9.3

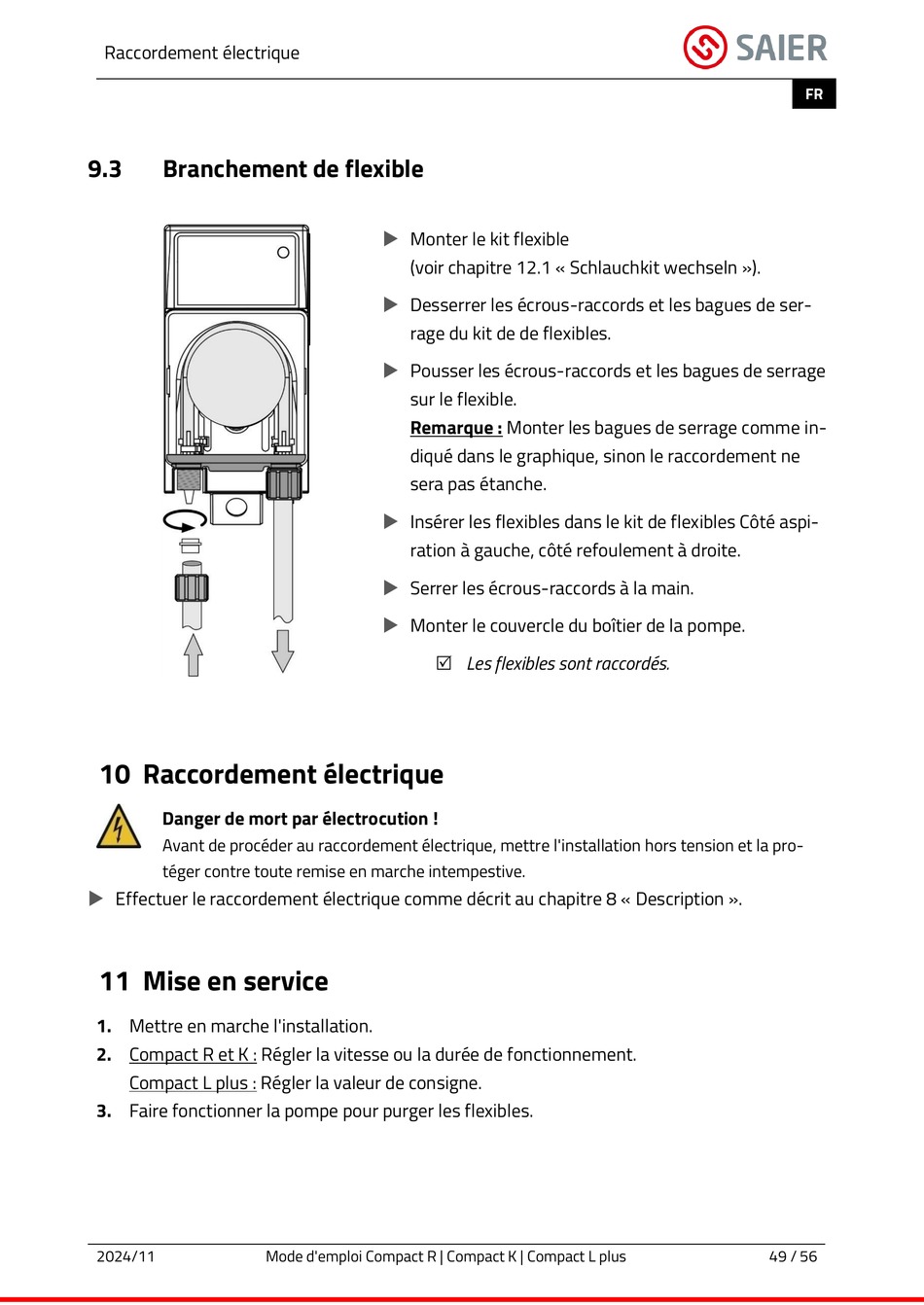

Branchement de flexible
10 Raccordement électrique
Danger de mort par électrocution !
Avant de procéder au raccordement électrique, mettre l'installation hors tension et la pro-
téger contre toute remise en marche intempestive.
Effectuer le raccordement électrique comme décrit au chapitre 8 « Description ».
11 Mise en service
1. Mettre en marche l'installation.
2. Compact R et K : Régler la vitesse ou la durée de fonctionnement.
Compact L plus : Régler la valeur de consigne.
3. Faire fonctionner la pompe pour purger les flexibles.
2024/11
Monter le kit flexible
(voir chapitre 12.1 « Schlauchkit wechseln »).
Desserrer les écrous-raccords et les bagues de ser-
rage du kit de de flexibles.
Pousser les écrous-raccords et les bagues de serrage
sur le flexible.
Remarque : Monter les bagues de serrage comme in-
diqué dans le graphique, sinon le raccordement ne
sera pas étanche.
Insérer les flexibles dans le kit de flexibles Côté aspi-
ration à gauche, côté refoulement à droite.
Serrer les écrous-raccords à la main.
Monter le couvercle du boîtier de la pompe.
 Les flexibles sont raccordés.
Mode d'emploi Compact R | Compact K | Compact L plus
FR
49 / 56
