Description
8 Description

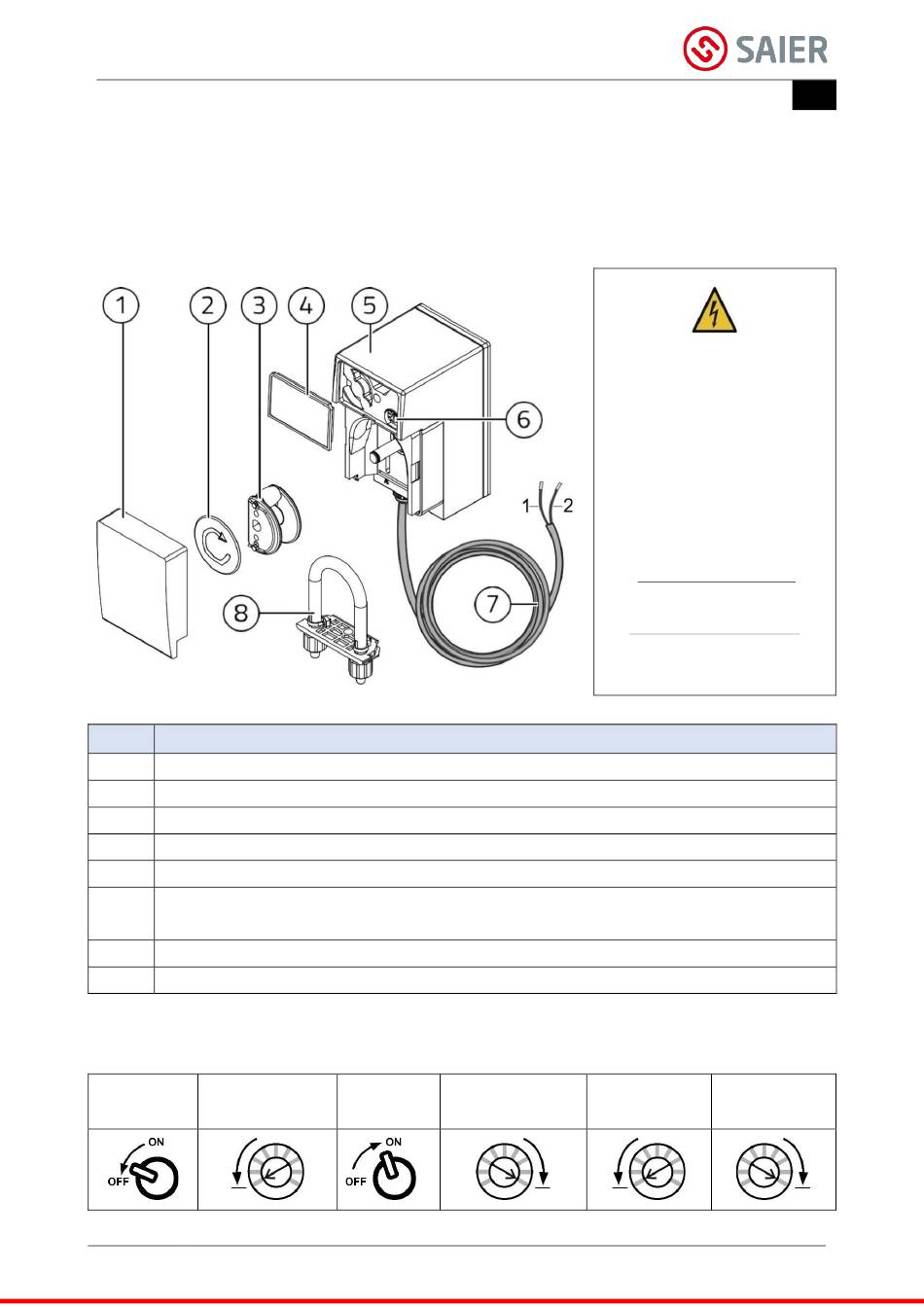

8.1 Compact R et Compact K
Il est possible de régler la durée de fonctionnement et la vitesse pour les pompes doseuses pé-
ristaltiques Compact R et Compact K.
Pos.
Désignation
1
Couvercle de boîtier de pompe
2
Protection du rotor
3
Rotor
4
Panneau avant
5
Boîtier de la pompe
6
Potentiomètre : Changer de mode de fonctionnement, régler la durée de fonctionnement ou
la vitesse
7
Câble de raccordement
8
Kit flexible
Changer de mode de fonctionnement (vitesse ◄► durée de fonctionnement)
Le potentiomètre permet de changer de mode de fonctionnement selon les étapes suivantes :
Installation
Potentiomètre
éteinte
vers la gauche
2024/11
Installation
allumée
Mode d'emploi Compact R | Compact K | Compact L plus
Avant de procéder au rac-
mettre l'installation hors
tension et la protéger contre
toute remise en marche in-
Potentiomètre vers
Potentiomètre
la droite
vers la gauche
Danger de mort par
électrocution !
cordement électrique,
tempestive.
.
Raccordement 230V :
Fil 1 = N, fil 2 = L
Raccordement 24 VCC :
Fil 1 = moins,
Fil 2 = plus,
Potentiomètre
vers la droite
45 / 56
FR
