Installation

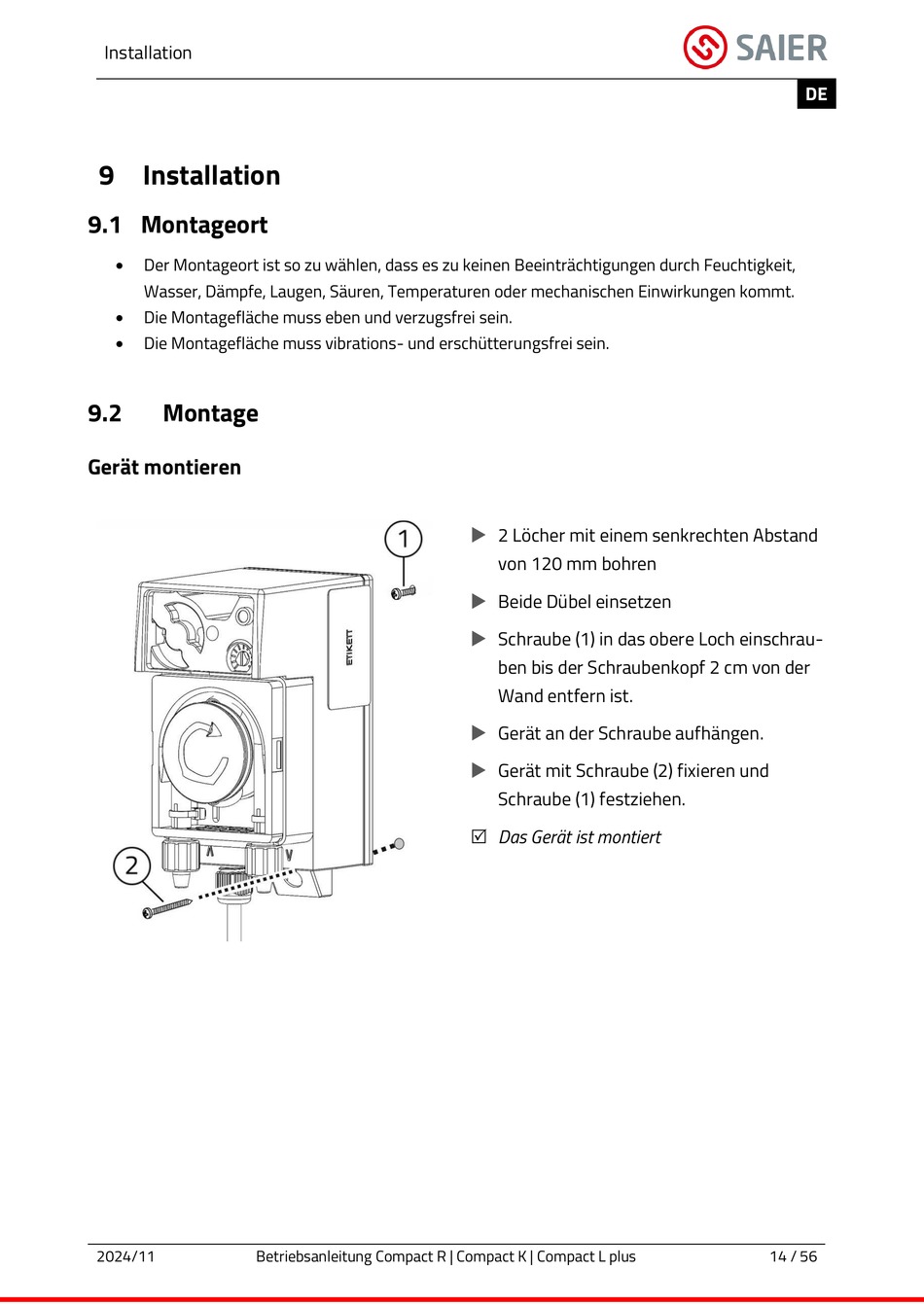

9 Installation
9.1 Montageort
Der Montageort ist so zu wählen, dass es zu keinen Beeinträchtigungen durch Feuchtigkeit,
Wasser, Dämpfe, Laugen, Säuren, Temperaturen oder mechanischen Einwirkungen kommt.
Die Montagefläche muss eben und verzugsfrei sein.
Die Montagefläche muss vibrations- und erschütterungsfrei sein.
9.2
Montage
Gerät montieren
2024/11
Betriebsanleitung Compact R | Compact K | Compact L plus
2 Löcher mit einem senkrechten Abstand
von 120 mm bohren
Beide Dübel einsetzen
Schraube (1) in das obere Loch einschrau-
ben bis der Schraubenkopf 2 cm von der
Wand entfern ist.
Gerät an der Schraube aufhängen.
Gerät mit Schraube (2) fixieren und
Schraube (1) festziehen.
 Das Gerät ist montiert
DE
14 / 56
