Wartung
2024/11
Betriebsanleitung Compact R | Compact K | Compact L plus

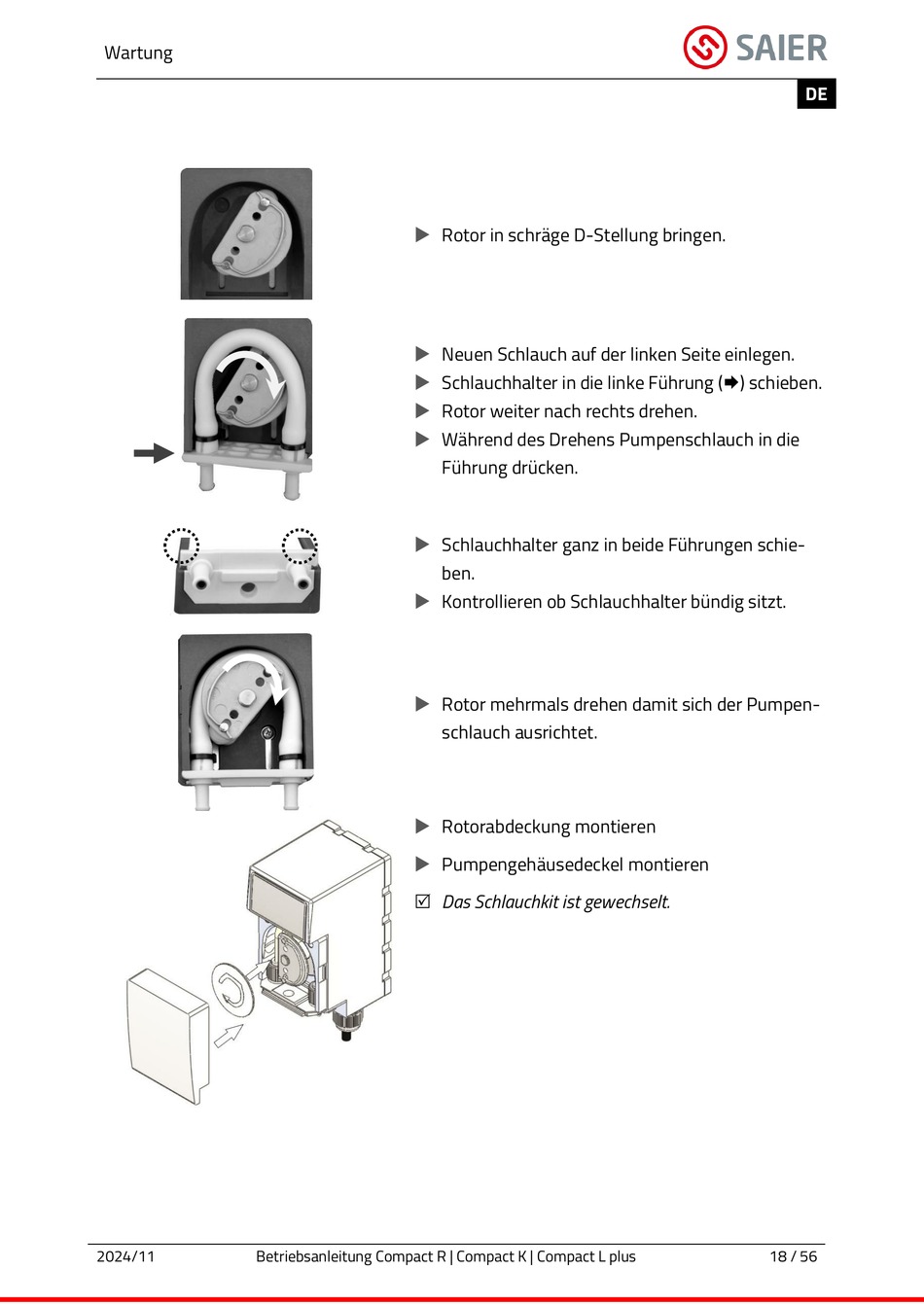

Rotor in schräge D-Stellung bringen.
Neuen Schlauch auf der linken Seite einlegen.
Schlauchhalter in die linke Führung () schieben.
Rotor weiter nach rechts drehen.
Während des Drehens Pumpenschlauch in die
Führung drücken.
Schlauchhalter ganz in beide Führungen schie-
ben.
Kontrollieren ob Schlauchhalter bündig sitzt.
Rotor mehrmals drehen damit sich der Pumpen-
schlauch ausrichtet.
Rotorabdeckung montieren
Pumpengehäusedeckel montieren
Das Schlauchkit ist gewechselt.
DE
18 / 56
