Beschreibung

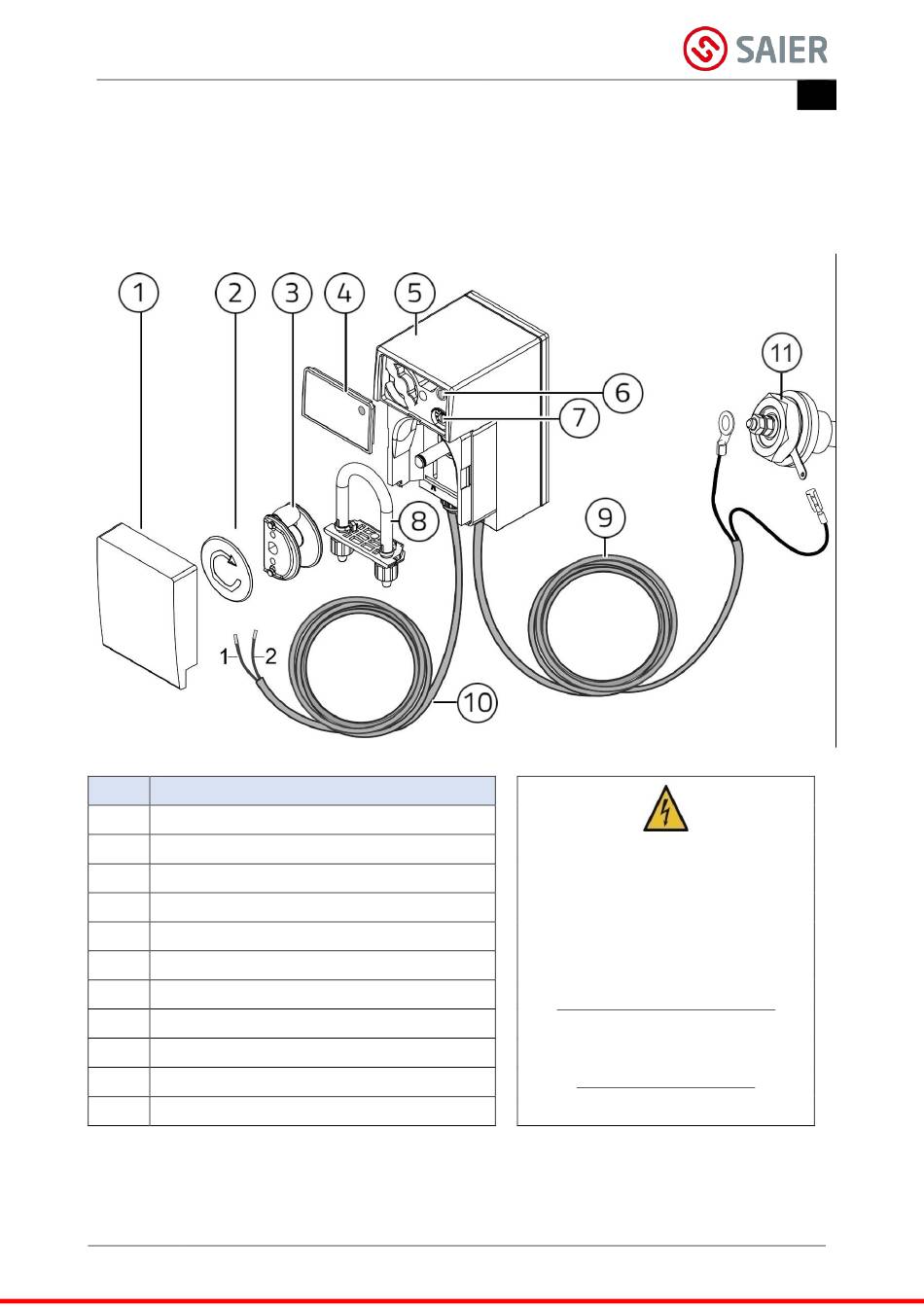

8.2 Compact L plus
Bei der Dosierschlauchpumpe Compact L plus wird die Dosierung mit einer konduktiven Elekt-
rode gesteuert.
Pos
Bezeichnung
1
Pumpengehäusedeckel
2
Rotorabdeckung
3
Rotor
4
Frontblende
5
Motor mit Pumpengehäuse
6
LED: zeigt Betriebsstatus an.
7
Potentiometer: Sollwert einstellen.
8
Schlauchkit
9
Anschlusskabel Elektrode
10
Anschlusskabel Betriebsspannung
11
LF-Elektrode EE 10-3/8 (0,5 - 15 mS/cm)
2024/11
Betriebsanleitung Compact R | Compact K | Compact L plus
Lebensgefahr durch Stromschlag!
Vor dem elektrischen Anschließen die
Anlage spannungsfrei schalten und
gegen Wiedereinschalten
sichern.
Anschluss Betriebsspannung:
Draht 1 = N
Draht 2 = L
Anschluss LF-Elektrode:
Siehe Grafik
DE
12 / 56
