Beschreibung
8 Beschreibung

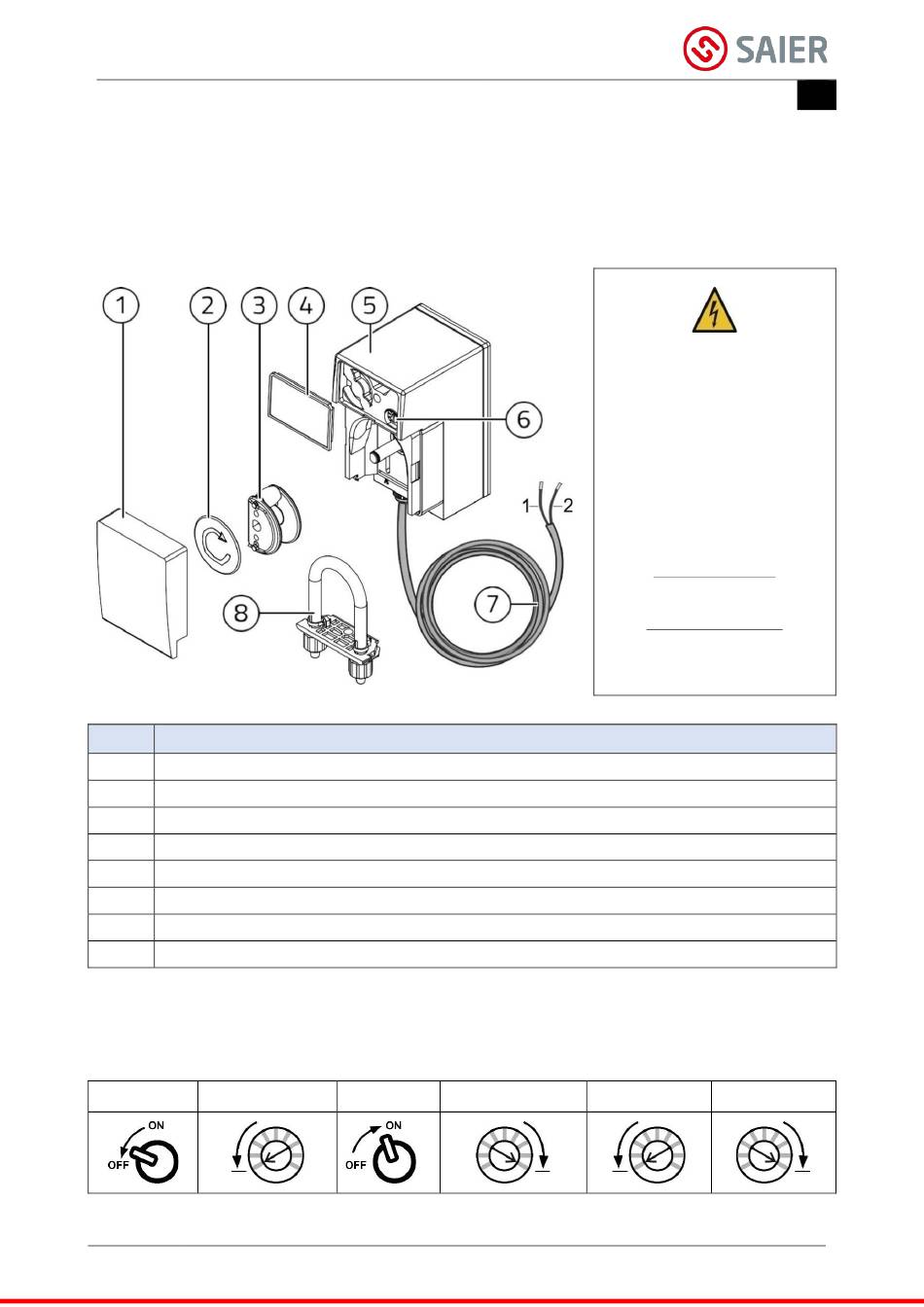

8.1 Compact R und Compact K
Bei den Dosierschlauchpumpen Compact R und Compact K können Laufzeit und Drehzahl ein-
gestellt werden.
Pos
Bezeichnung
1
Pumpengehäusedeckel
2
Rotorabdeckung
3
Rotor
4
Frontblende
5
Pumpengehäuse
6
Potentiometer: Betriebsart wechseln, Laufzeit oder Drehzahl einstellen
7
Anschlusskabel
8
Schlauchkit
■ Betriebsart wechseln
Mit dem Potentiometer wird die Betriebsart mit folgenden Schritten gewechselt:
Anlage aus
Poti nach links
2024/11
Betriebsanleitung Compact R | Compact K | Compact L plus
(Drehzahl ◄► Laufzeit)
Anlage ein
Poti nach rechts
Lebensgefahr durch
Stromschlag!
Vor dem elektrischen An-
schließen die Anlage span-
nungsfrei schalten und
gegen Wiedereinschalten
sichern.
Anschluss 230V:
Draht 1 = N, Draht 2 = L
Anschluss 24 VDC:
Draht 1 = minus,
Draht 2 = plus
Poti nach links
Poti nach rechts
11 / 56
