Interner Aufbau
Netzteil
Schloss
Schalter zum Schutz
gegen unbefugtes
Eindringen in das Gehäuse
CPU
Hinterer Lüfter
CPU
AGP Pro 4X-
Steckplatz
PCI-Steckplätze
007-4279-001DEU
In diesem Abschnitt wird die Lage der wichtigsten Komponenten im Gehäuse der
Silicon Graphics 550 Visual Workstation beschrieben (siehe Abbildung 1-4).

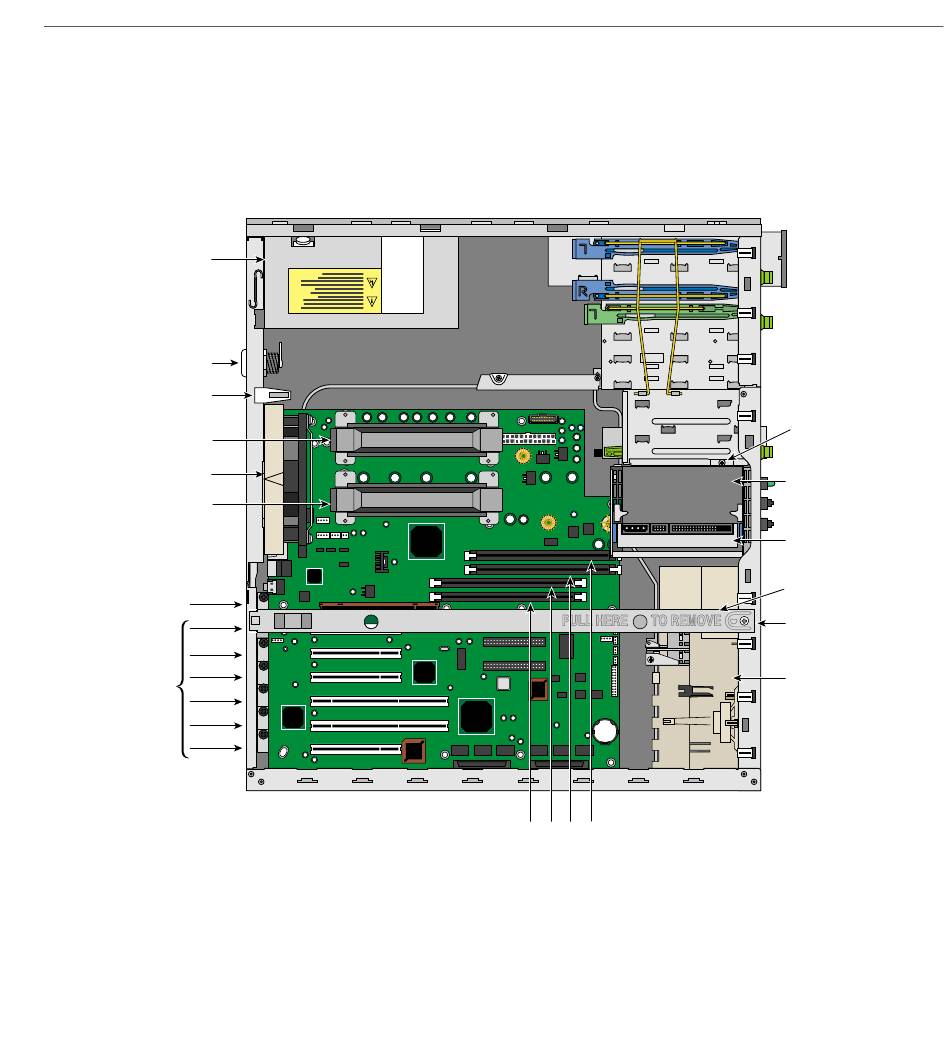

Abbildung 1-4
Interner Aufbau
Speichersteckplätze
Interner Aufbau
Schraube des internen
Laufwerkeinbaurahmens
Interner
Laufwerkseinbaurahmen
Systemfestplatte
Gestellbügel
Gestellbügelschraube
Vordere Lüftereinheit
