007-4279-001DEU
1
2
2
1

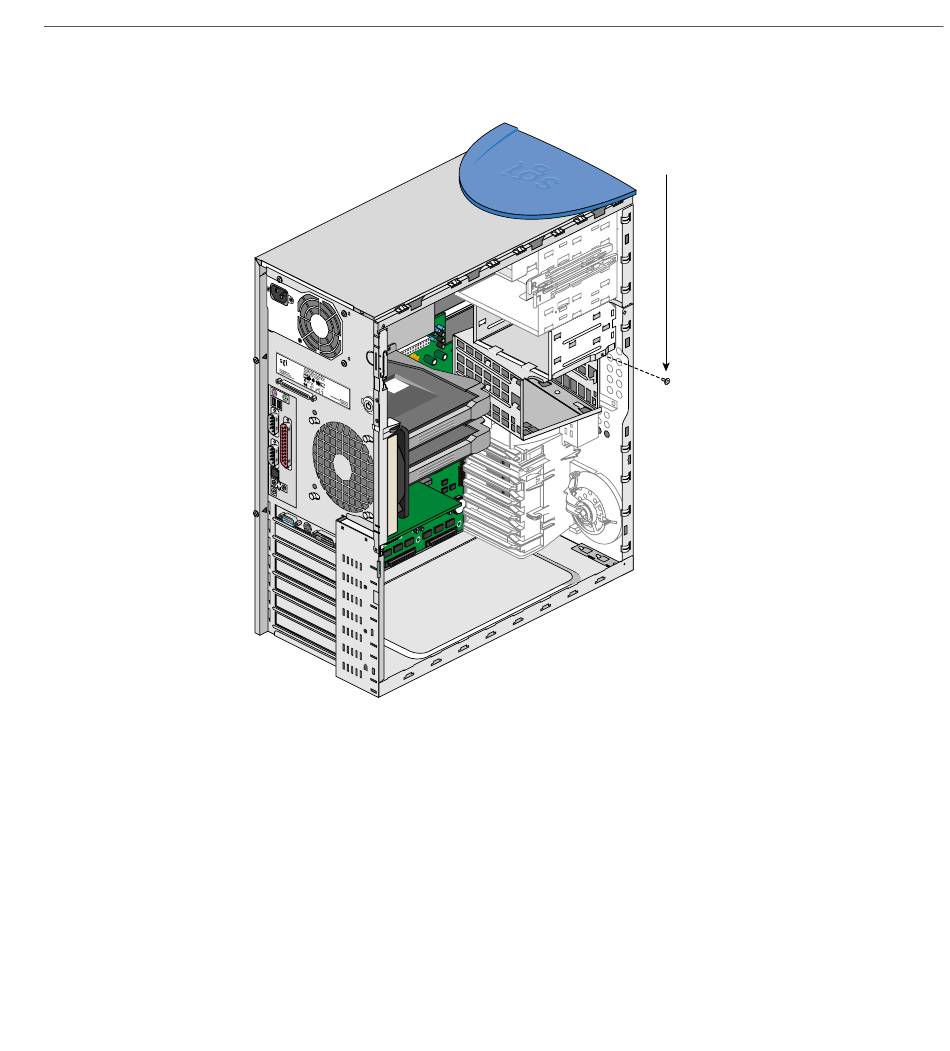

Abbildung 2-18 Lage der Schraube des internen Laufwerkeinbaurahmens
5. Lösen Sie die beiden Laufwerkträgerschrauben an der Vorderseite des Gehäuses.
Abbildung 1-5 auf Seite 7 zeigt die Lage dieser Schrauben.
6. Wenn alle Schrauben gelöst sind, kann der interne Laufwerkeinbaurahmen durch
vorsichtiges Ziehen einfach entnommen werden. In Abbildung 2-19 sehen Sie, wie
der Rahmen aus dem System entnommen wird.
Schraube des internen
Laufwerkeinbaurahmens
1
2
2
1
Austauschen der Lüfter
41
