2: Installation der vom Kunden austauschbaren Komponenten
44
Clip
Schraube des
vorderen Lüfters
Clip

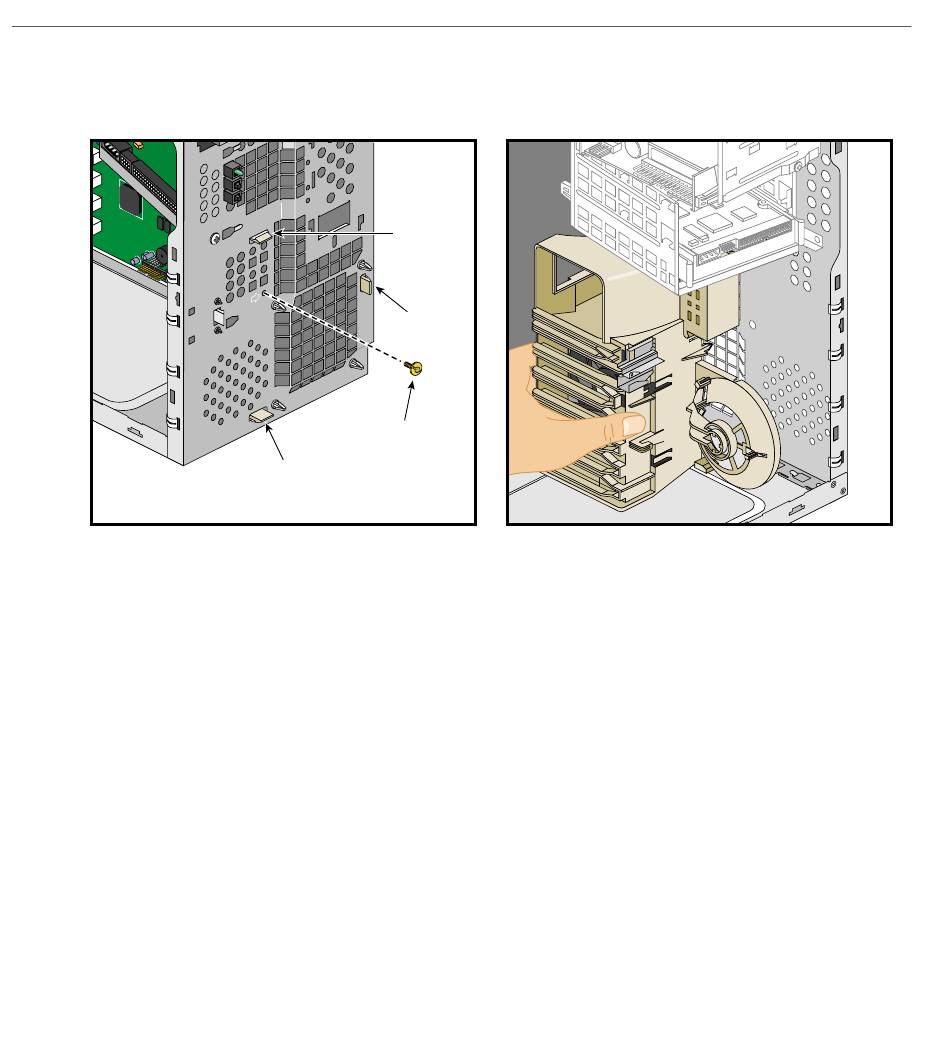

Abbildung 2-21 Herausnehmen des Lüfters aus dem Kunststoffrahmen
Im Folgenden wird beschrieben, wie Sie den vorderen Systemlüfter installieren:
1.
Zur Installation eines Austauschlüfters legen Sie den Kunststoffrahmen mit den
Halteclips nach oben auf eine ebene Fläche.
2. Setzen Sie den Lüfter in sein Gehäuse ein. Setzen Sie den Lüfter so ein, dass sich das
Lüfterkabel wie in Abbildung 2-22 gezeigt neben dem Schlitz im Kunststoffrahmen
befindet.
3. Führen Sie das Lüfterkabel durch den Schlitz.
4. Führen Sie den Kabelanschluss und das Kabel wie in Abbildung 2-22 gezeigt durch
die Aussparung neben dem Kabelschlitz.
Clip
007-4279-001DEU
