Rückseite
Wie in Abbildung 1-2 zu sehen ist, befinden sich an der Rückseite der Netzeingang,
die hinteren Systemlüfter, sechs Erweiterungssteckplätze und das
E/A-Anschlussfeld. Abbildung 1-3 zeigt eine Detailansicht des E/A-Anschlussfeldes.
Netzeingang
Netzteillüfter
Systemetikett
Anschluss für
externes SCSI-Gerät
E/A-Anschlussfeld
Grafikausgänge
Systemplatinenschraube
Erweiterungssteckplätze

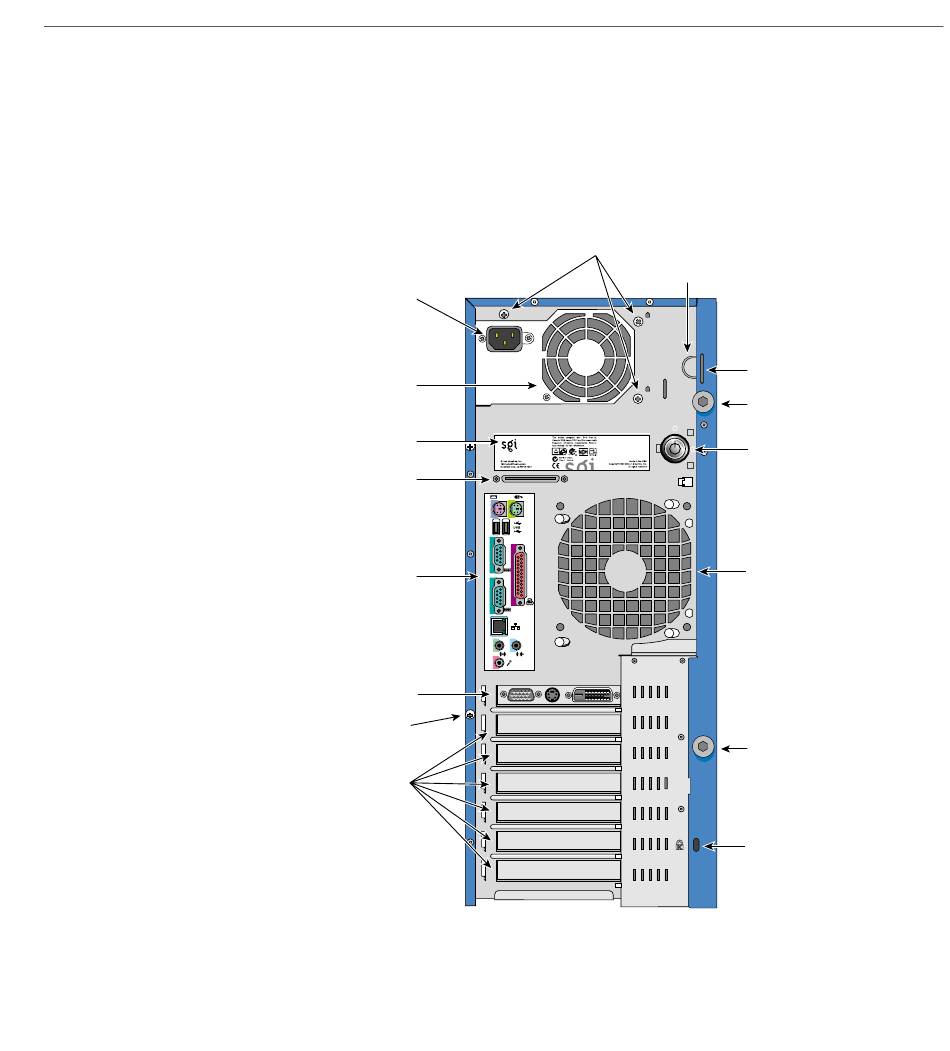

Abbildung 1-2
Rückseite
Netzteilschrauben an
der hinteren Abdeckung
Verriegelungsöse
1
2
2
1
Externer Aufbau
Aussparung für
Verriegelungsöse
Halteschrauben der
Seitenabdeckung
Schloss
Hinterer Lüfter
Halteschrauben der
Seitenabdeckung
Aussparung für
Kensington-Schloss
