Audioanschlüsse
Mikrofoneingang
Line-Eingang und Line-Ausgang
007-4279-001DEU
Die Silicon Graphics 550 Visual Workstation ist mit einem 3,5-mm-Mikrofonanschluss
(Ministereobuchse), einem analogen Line-Audioeingang und einem analogen
Line-Audioausgang ausgestattet.
In Tabelle A-8 ist die Stiftbelegung des Mikrofoneingangs, des Line-Eingangs und des
Line-Ausgangs aufgeführt.
Tabelle A-8 Stiftbelegung von Mikrofoneingang, Line-Eingang, Line-Ausgang
Anschluss Tip
Mikrofoneingang L
Line-Eingang L
Line-Ausgang L

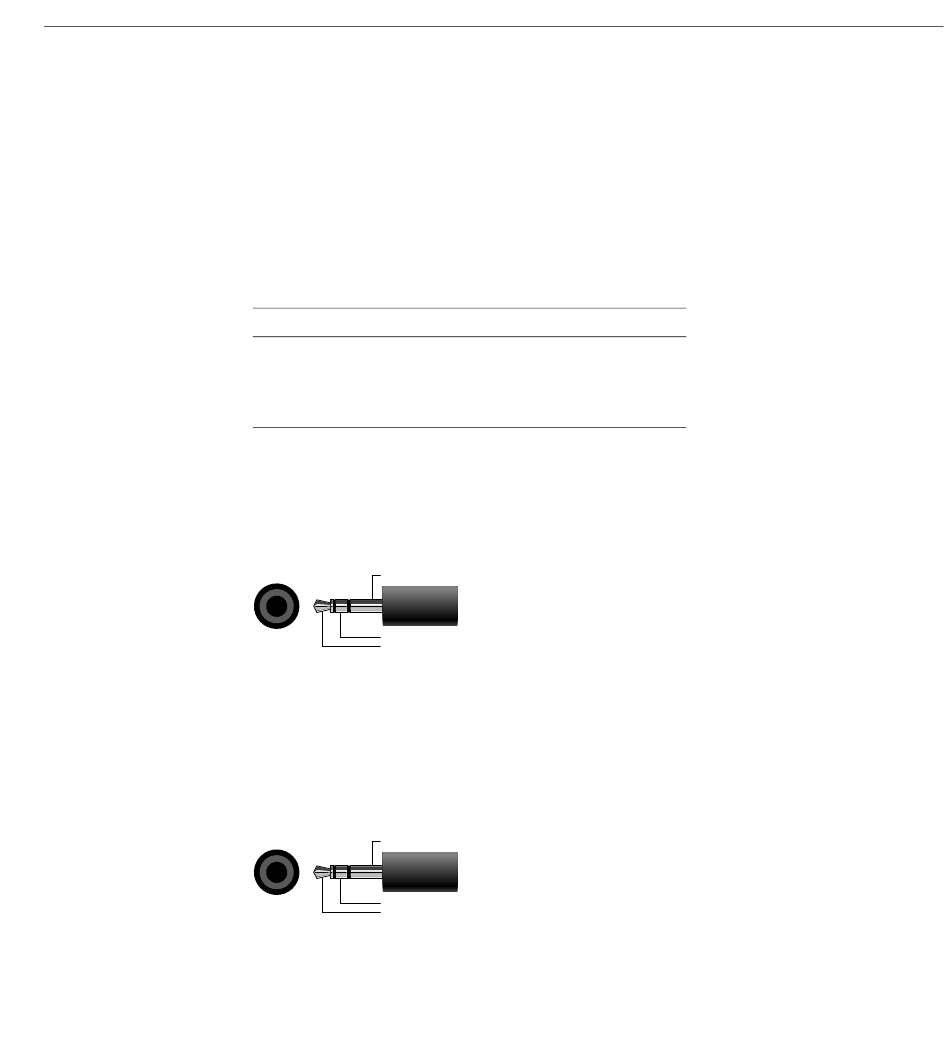

Abbildung A-8 zeigt den Mikrofoneingang.
Masse (-)
R
Signal (+)
L
Abbildung A-8 Stiftbelegung des Mikrofoneingangs
Abbildung A-9 zeigt den Line-Anschluss.
Masse (-)
R
Signal (+)
L
Abbildung A-9 Line-Anschluss
b-Ader c-Ader
R Masse
R Masse
R Masse
