3: Die Systemplatine
80
Hinweis: Es ist nicht u. U. einfach, die Prozessorkarte in den Slot einzusetzen; bitte
wenden Sie keine Gewalt an. Möglicherweise ist das Lüfter-/Kühlkörpermodul nicht
genau ausgerichtet.

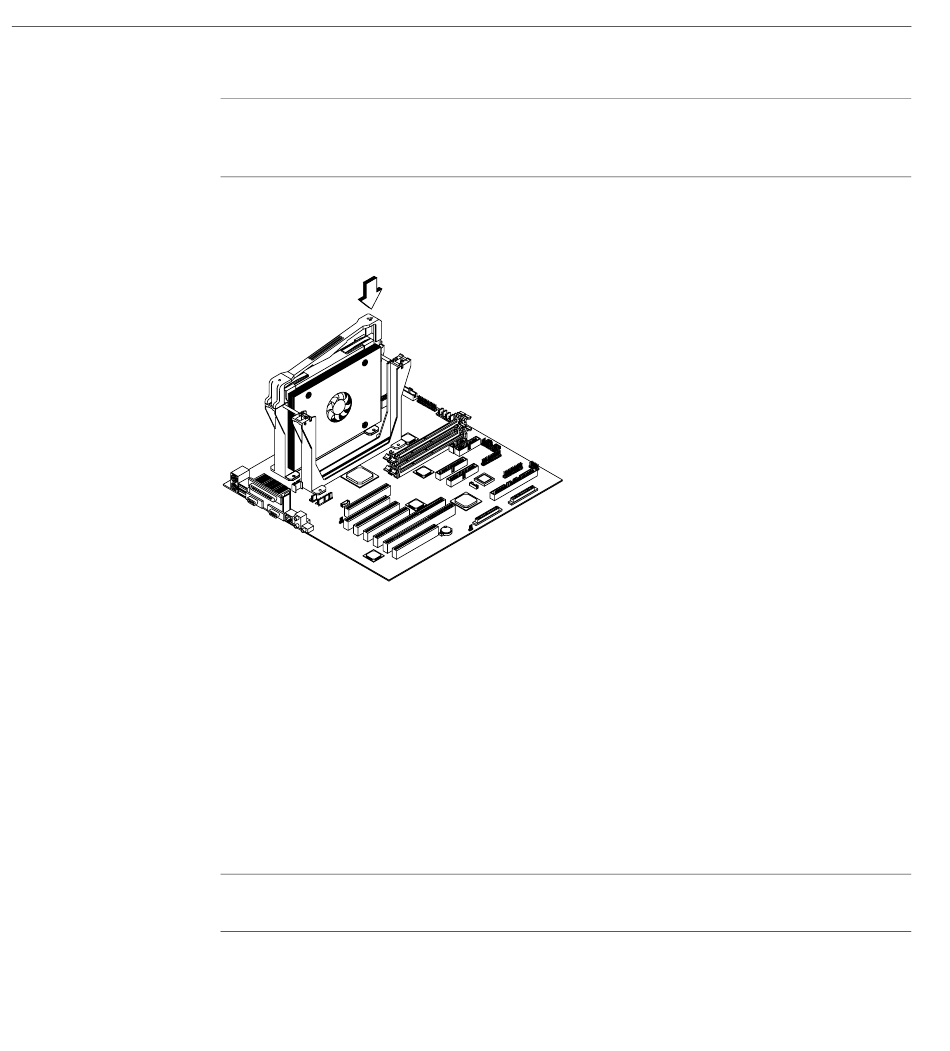

4. Drücken Sie die Halterungsblende zur Sicherung des Prozessors wie in
Abbildung 3-7 gezeigt nach unten, bis sie in der Halterung einrastet.
Abbildung 3-7
Halterungsblende
Die Halterungsblende kann nur in einer bestimmten Position angebracht werden.
Die Stiele des Halterungsmechanismus sowie die Halterungsblende sind mit O und
OO markiert. Richten Sie zunächst das O auf der Blende am O auf der Halterung
aus, verhaken Sie die Teile, setzen Sie dann die mit OO gekennzeichnete Seite auf
die Halterung auf, und vergewissern Sie sich, dass die Seiten sicher miteinander
verbunden sind.
5. Schließen Sie die 3- und 2-poligen Lüfter-/Kühlkörperkabel an die Systemplatine
an. Die Position der Lüfter-/Kühlkörperanschlüsse ist aus Abbildung 3-1 auf
Seite 72 zu ersehen.
Vorsicht: Der Kühlkörper wird sehr heiß, wenn das System eingeschaltet ist. Berühren
Sie den Kühlkörper NIE mit einem Metallgegenstand oder den bloßen Händen.
007-4279-001DEU
