Tabelle 3-1 (Fortsetzung)
Komponente Beschreibung
P1,2,3 und 6 32-Bit/33-MHz-PCI-Steckplätze
P4 und 5
64-Bit/66-MHz-PCI-Steckplätze
U4
Intel 82801-Chipsatz (ICH)
U9
Intel 82840-Chipsatz (MCH)
U16
Intel 82559 LAN-Chipsatz
U37
SMC 47B277 super I/O-Chipsatz
U48
AD1881-Audiochipsatz
U63
Adaptec AIC-7899-Chipsatz
U64
Intel 82806-Chipsatz (P64H)

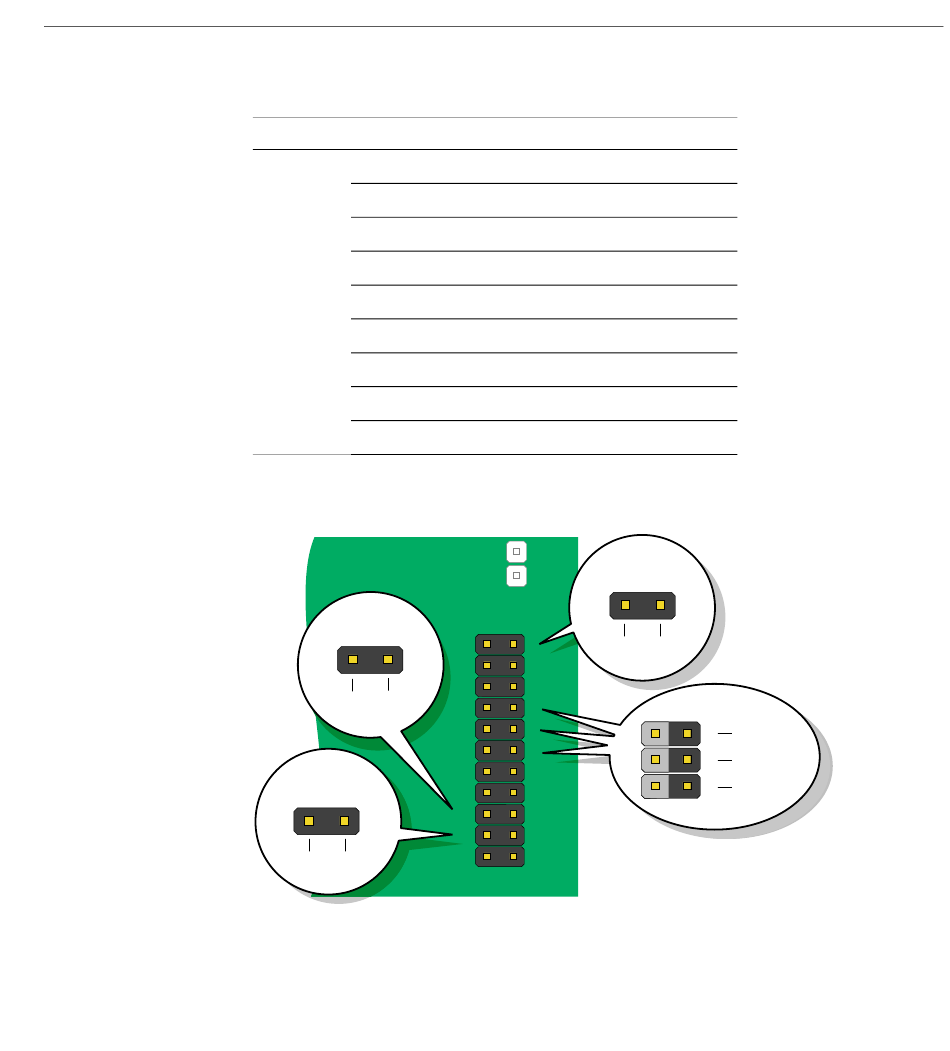

Abbildung 3-2 zeigt die Elemente des Frontanschlusses (CN29).
Reset-Taste
18
17
Schwarz Blau
Schalter
zum Schutz vor
unbefugtem Zugriff
20
19
Schwarz Rot
Frontanschluss (CN29)
Abbildung 3-2
Elemente der Systemplatine
Ein-/
Ausschalttaste
2
CN29
2
1
Schwarz Rot
4
3
6
5
8
7
10
9
12
11
14
13
16
15
18
17
20
19
22
21
Wichtige Komponenten
1
Betriebsanzeige
Weiß
7
9
Orange
Grün
11
