Einbauen des Gehäusebügels
Gehäuseschlitzes
007-4279-001DEU
Zum Einbau des Bügels in das Gehäuse gehen Sie bitte wie in den nachfolgenden
Schritten beschrieben vor.
1. Haken Sie die Sperrzunge am linken Bügelende in den dafür vorgesehenen
Gehäuseschlitz ein.
Sperrzunge

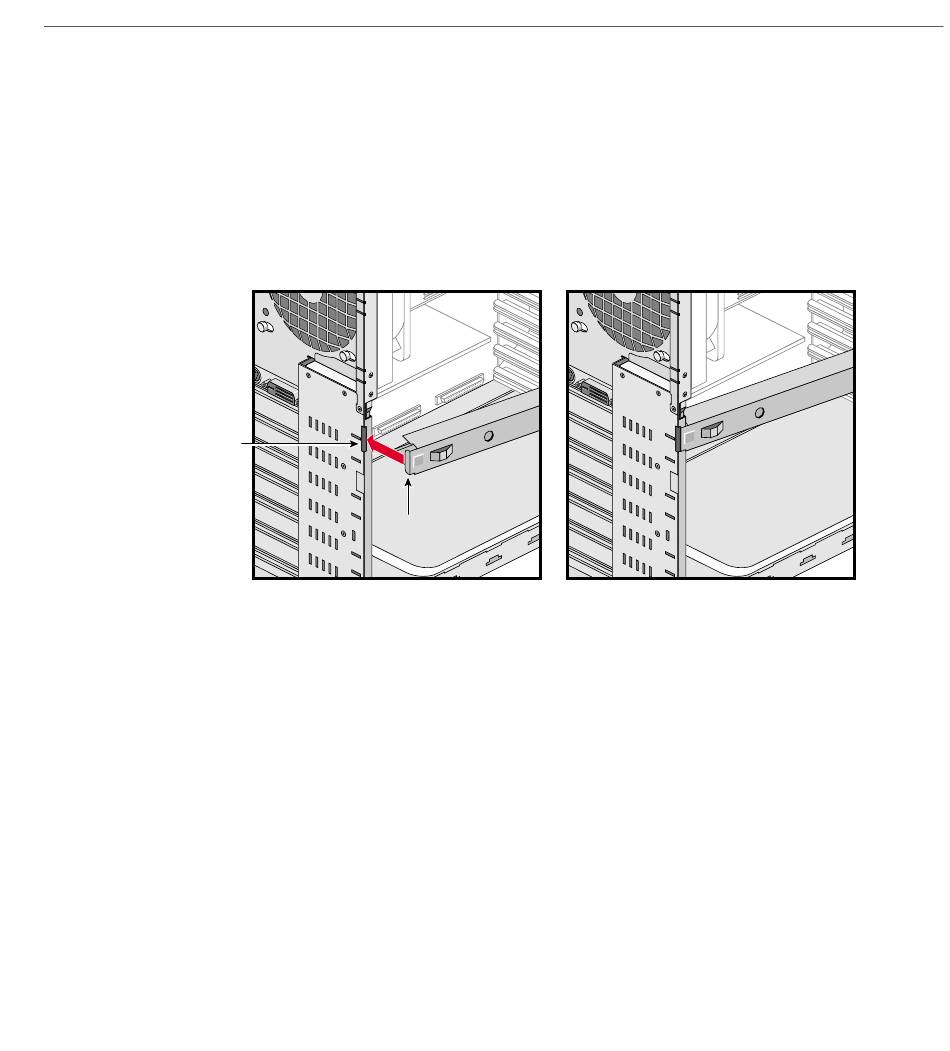

Lage der Sperrzunge am Bügel und des Gehäuseschlitzes
Abbildung 2-6
2. Schwenken Sie den Bügel zum Gehäuse hin, bis die Sperrzunge am rechten
Bügelende über dem Schlitz an der rechten Seite des Gehäuses ausgerichtet ist.
Abbildung 2-6 zeigt die Lage dieser Sperrzungen und Schlitze.
3. Setzen Sie die rechte Sperrzunge am Bügel in den Gehäuseschlitz, und drücken Sie
vorsichtig, bis die Sperrzunge im Gehäuse einrastet.
4. Bringen Sie die Schraube wieder am Bügel an. Abbildung 2-7 zeigt die Lage der
Schraube.
Vor der Installation
21
