2: Installation der vom Kunden austauschbaren Komponenten
Austauschen der E/A-Anschlussfeldblende
58
Im Folgenden wird beschrieben, wie Sie die E/A-Anschlussfeldblende ausbauen.
Zur Vermeidung von Kratzern oder anderen äußerlichen Schäden sowie zur
Erleichterung des Ausbaus sollten Sie das System weiterhin mit der Geräteseite auf einer
gepolsterten Oberfläche liegen lassen.
1.
Bauen Sie die Systemplatine wie unter „Austauschen der Systemplatine" auf
Seite 51 dargestellt aus.
2. An der Unterseite der E/A-Anschlussfeldblende befinden sich drei gekerbte
Laschen (siehe Abbildung 2-32).
3. Zum Ausbauen der E/A-Anschlussfeldblende heben Sie diese Laschen
nacheinander aus der jeweiligen Aussparung.
4. Sobald Sie die drei gekerbten Laschen aus den Aussparungen gelöst haben, gleitet
die E/A-Anschlussfeldblende aus der Halterung heraus und kann vom Gehäuse
abgenommen werden.

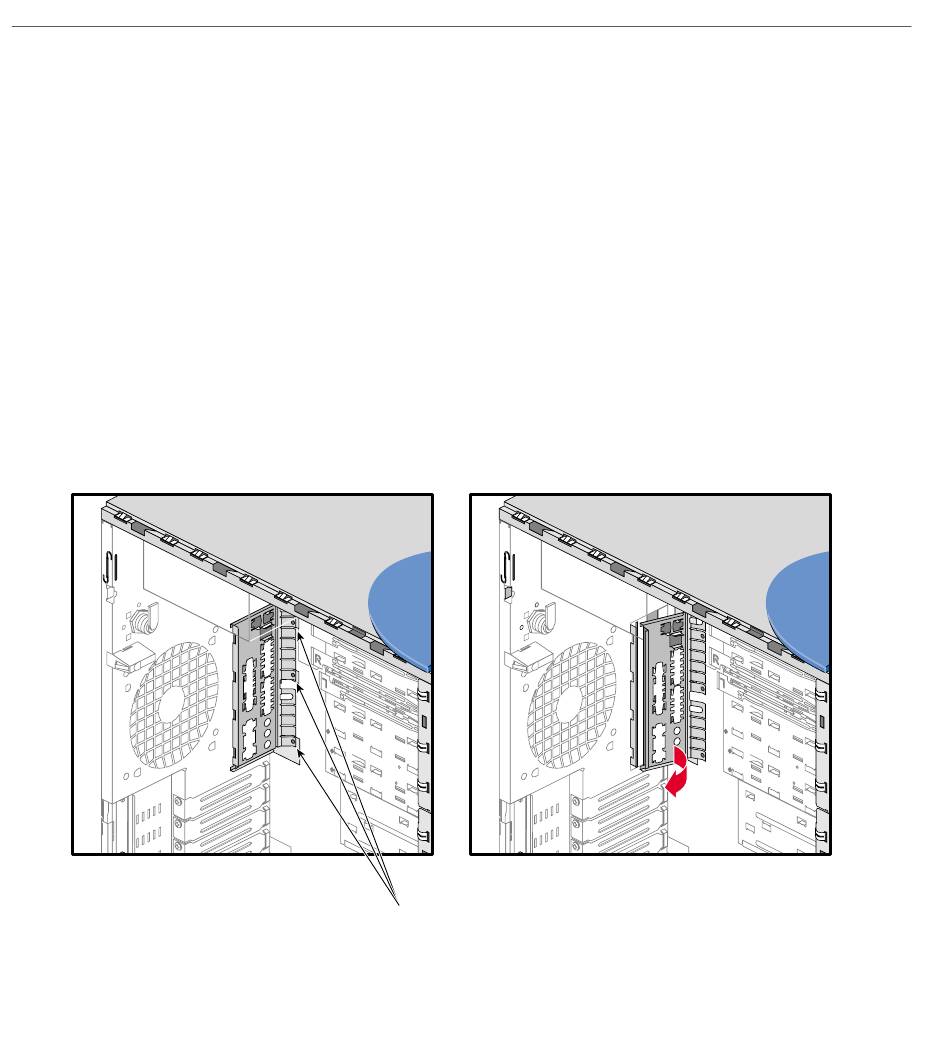

Gekerbte Laschen
Abbildung 2-32 Abnehmen der E/A-Anschlussfeldblende
007-4279-001DEU
