007-4279-001DEU

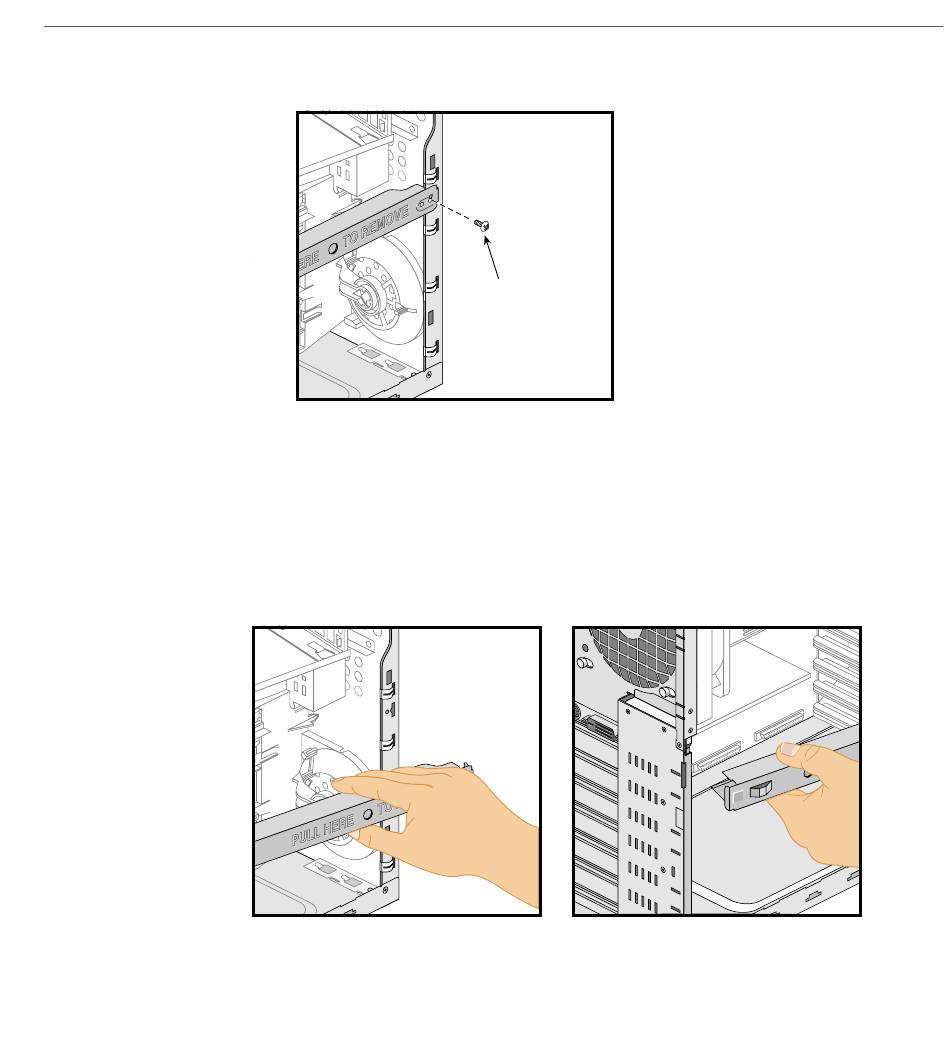

Lösen der Gehäusebügelschraube
Abbildung 2-3
3. Um den Gehäusebügel vom Gehäuse abzunehmen, ziehen Sie die rechte Bügelseite
vorsichtig vom Gehäuse ab (der Bügel ist an dieser Stelle mit der Aufschrift „Pull
Here for Removal" markiert). Dadurch wird der Bügel entriegelt.
4. Schwenken Sie die rechte Bügelseite vom Gehäuse weg. Abbildung 2-4 zeigt, wie
Sie den Bügel vom Gehäuse wegschwenken.
Wegschwenken des Bügels vom Gehäuse
Abbildung 2-4
Gehäusebügelschraube
Vor der Installation
19
